KE2016 Keyes Brick 贴片RGB模块综合指南#

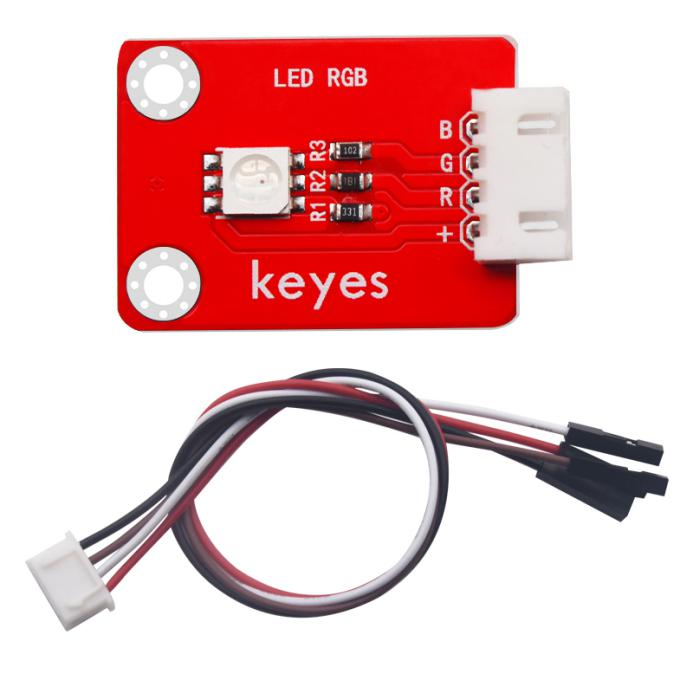

1. 概述#

KE2016 Keyes Brick 贴片RGB模块是一款集成了红、绿、蓝三种LED的模块，适用于各种照明和指示应用。该模块采用贴片设计，体积小巧，适合空间有限的项目。模块上自带一个间距为2.54mm的防反插白色端子，确保连接的可靠性和安全性。

该模块可以通过单片机控制RGB LED的颜色和亮度，用户可以根据需要进行调节。模块兼容各种单片机控制板，如Arduino系列单片机，使用时可以方便地与其他设备连接。

2. 规格参数#

工作电压：DC 5V
接口：间距为2.54mm 3pin防反插接口
LED类型：红色、绿色、蓝色
尺寸：34mm x 22mm
重量：3g

3. 特点#

小巧设计：贴片设计节省空间，适合各种紧凑型项目。
防反插设计：防反插白色端子设计，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。
低功耗：在正常工作条件下，模块的功耗较低，适合长时间使用。

4. 工作原理#

贴片RGB模块通过控制红、绿、蓝三种LED的亮度来实现不同的颜色输出。用户可以通过单片机的PWM输出引脚调节LED的亮度，从而实现对颜色的控制。

5. 接口#

VCC：连接到电源正极（5V）。
R：红色LED控制引脚。
G：绿色LED控制引脚。
B：蓝色LED控制引脚。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
R	红色LED控制引脚
G	绿色LED控制引脚
B	蓝色LED控制引脚

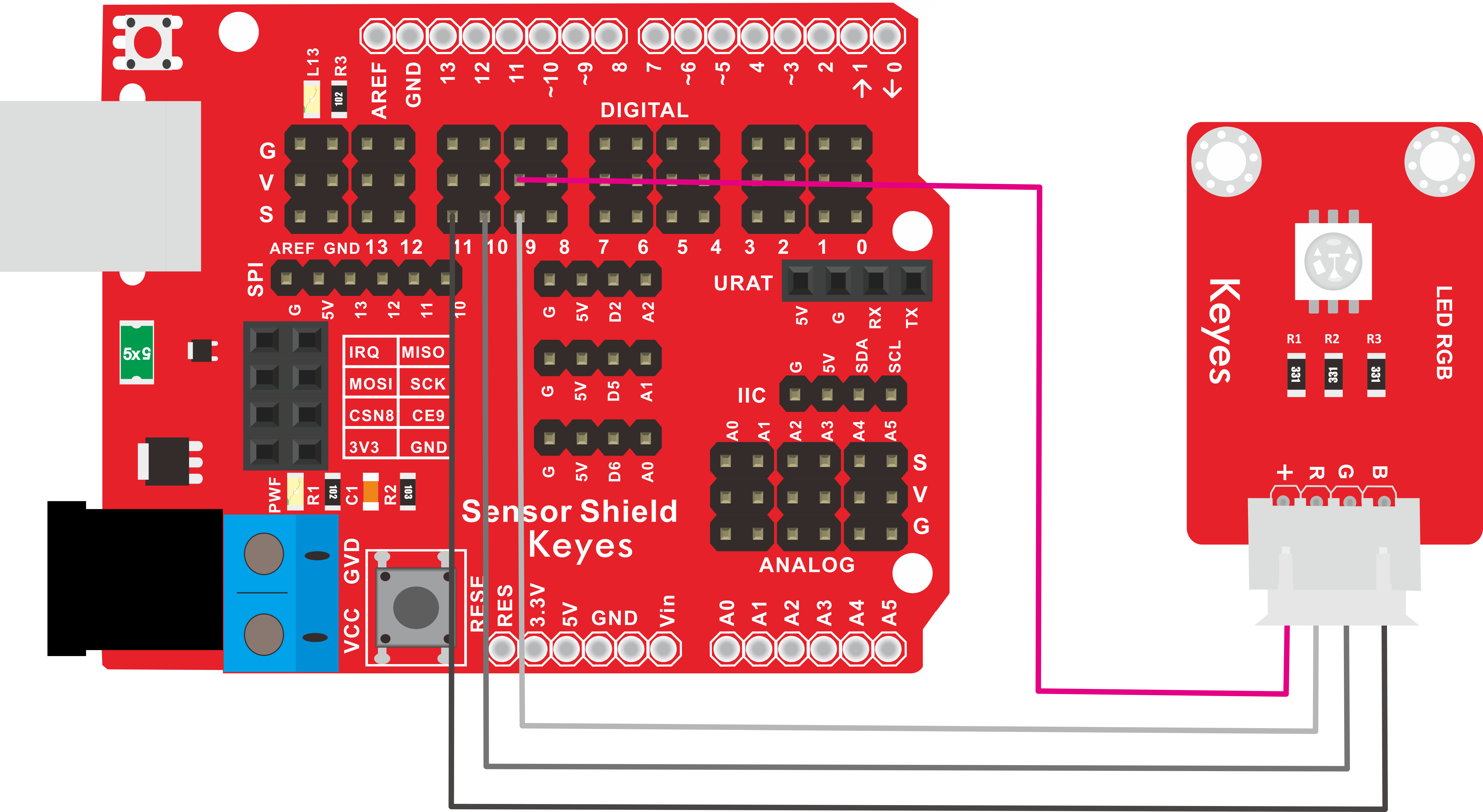

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 R 引脚连接到 Arduino 的数字引脚（例如 D9）。
将模块的 G 引脚连接到 Arduino 的数字引脚（例如 D10）。
将模块的 B 引脚连接到 Arduino 的数字引脚（例如 D11）。

7. 示例代码#

以下是一个简单的示例代码，用于控制贴片RGB模块的颜色：

const int redPin = 9; // 连接到数字引脚 D9
const int greenPin = 10; // 连接到数字引脚 D10
const int bluePin = 11; // 连接到数字引脚 D11

void setup() {
  pinMode(redPin, OUTPUT); // 设置红色LED引脚为输出
  pinMode(greenPin, OUTPUT); // 设置绿色LED引脚为输出
  pinMode(bluePin, OUTPUT); // 设置蓝色LED引脚为输出
}

void loop() {
  // 红色
  analogWrite(redPin, 255);
  analogWrite(greenPin, 0);
  analogWrite(bluePin, 0);
  delay(1000);

  // 绿色
  analogWrite(redPin, 0);
  analogWrite(greenPin, 255);
  analogWrite(bluePin, 0);
  delay(1000);

  // 蓝色
  analogWrite(redPin, 0);
  analogWrite(greenPin, 0);
  analogWrite(bluePin, 255);
  delay(1000);

  // 混合颜色
  for (int brightness = 0; brightness <= 255; brightness++) {
    analogWrite(redPin, brightness);
    analogWrite(greenPin, 255 - brightness);
    analogWrite(bluePin, 128); // 固定蓝色
    delay(10);
  }
}

代码说明#

analogWrite()：用于设置PWM引脚的输出值，从而调节LED的亮度和颜色。

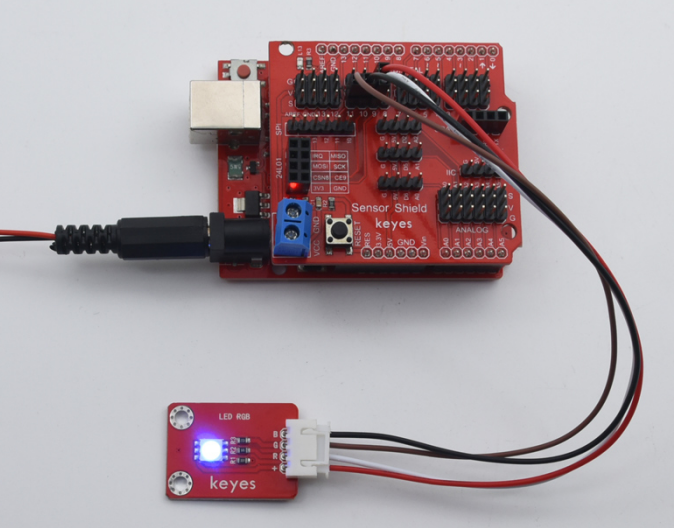

8. 实验现象#

上传程序后，贴片RGB模块将依次显示红色、绿色和蓝色，并在红色和绿色之间渐变，用户可以通过观察LED的颜色变化来验证模块的功能。

9. 应用示例#

状态指示：用于设备状态指示，适合各种电子设备。
装饰灯光：用于装饰灯光效果，适合节日或活动装饰。
信号灯：用于交通信号或警示灯，增强可视性。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
长时间使用时，注意LED的发热情况，避免过热。
