KE2038 Keyes Brick 旋转编码器模块综合指南#

1. 简介#

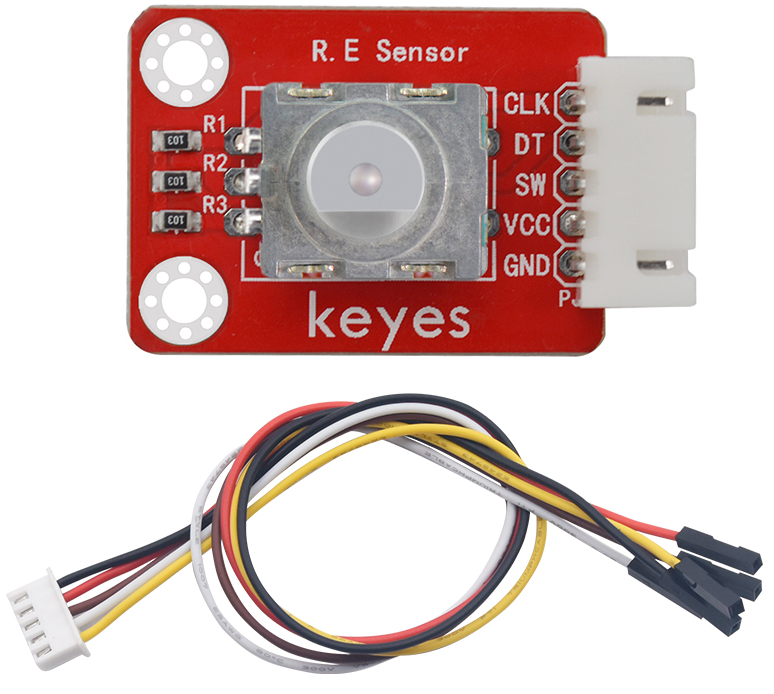

KE2038 Keyes Brick 旋转编码器模块是一款用于检测旋转角度和方向的模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。旋转编码器广泛应用于各种控制系统、机器人和电子设备中，如音量调节、菜单选择和位置控制等。

2. 特点#

旋转检测：能够检测旋转的角度和方向，适合用于各种控制应用。
高分辨率：提供高分辨率的旋转检测，适合精确控制。
数字输出：通过数字信号输出旋转状态，便于读取和处理。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 5V
引脚数量：3
尺寸：约 20mm x 20mm
旋转角度：360°（无限旋转）
输出脉冲：每转输出脉冲数可根据编码器类型而定（通常为20-30脉冲/转）。

4. 工作原理#

旋转编码器通过检测旋转的角度变化来输出数字信号。当旋转编码器旋转时，模块会输出相应的脉冲信号，用户可以根据这些信号计算旋转的角度和方向。旋转编码器通常由两个输出引脚（A和B）组成，通过检测这两个引脚的信号变化，可以确定旋转的方向和步数。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
S：连接到数字引脚，用于输出旋转状态。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	连接到 Arduino 的数字引脚（如 D2）

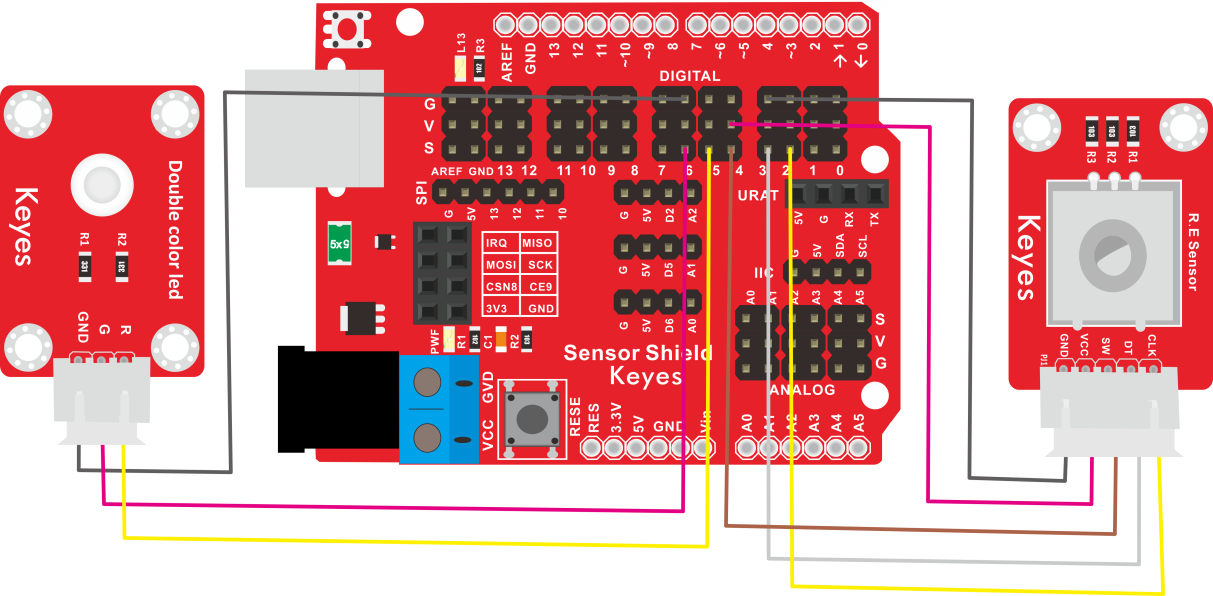

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的数字引脚（如 D2）。

7. 示例代码#

以下是一个简单的示例代码，用于读取旋转编码器的输出：

const int encoderPinA = 2; // 连接到数字引脚 D2
const int encoderPinB = 3; // 连接到数字引脚 D3
volatile int encoderValue = 0; // 旋转编码器值

void setup() {
  pinMode(encoderPinA, INPUT); // 设置编码器引脚为输入
  pinMode(encoderPinB, INPUT); // 设置编码器引脚为输入
  attachInterrupt(digitalPinToInterrupt(encoderPinA), countEncoder, RISING); // 设置中断
  Serial.begin(9600); // 初始化串口
}

void loop() {
  Serial.println(encoderValue); // 输出编码器值
  delay(100); // 延时 100 毫秒
}

void countEncoder() {
  if (digitalRead(encoderPinB) == HIGH) {
    encoderValue++; // 顺时针旋转
  } else {
    encoderValue--; // 逆时针旋转
  }
}

代码说明#

attachInterrupt()：用于设置中断，检测旋转编码器的状态变化。
RISING：表示在信号上升沿触发中断。

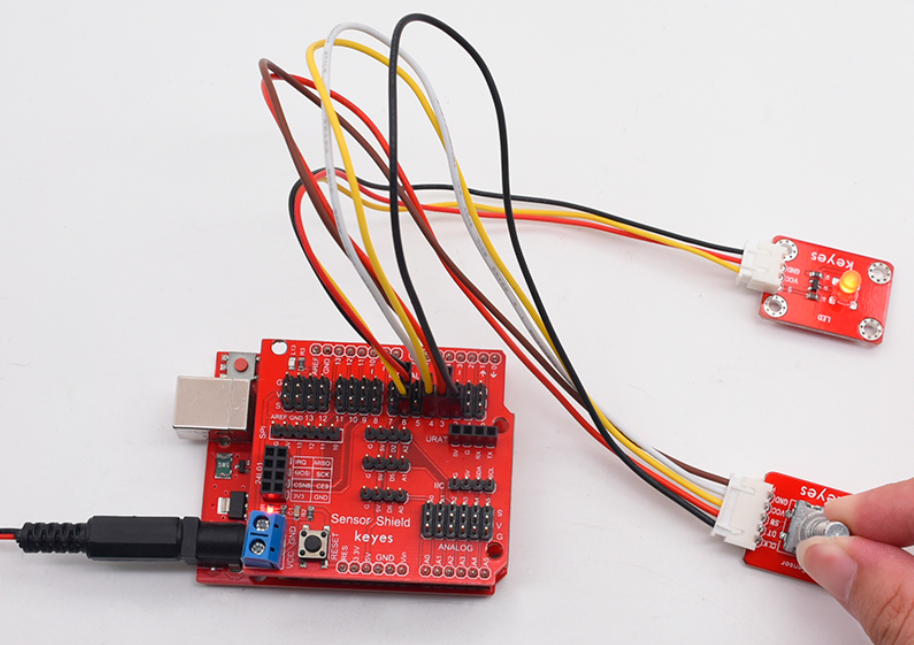

8. 实验现象#

上传程序后，旋转编码器将实时输出旋转值，串口监视器将显示编码器的当前值，表示模块正常工作。旋转编码器的旋转方向将影响输出值的增减。

9. 应用示例#

控制系统：用于音量调节、菜单选择等控制应用。
机器人：用于机器人运动控制和导航。
电子设备：用于各种电子设备的用户输入。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
