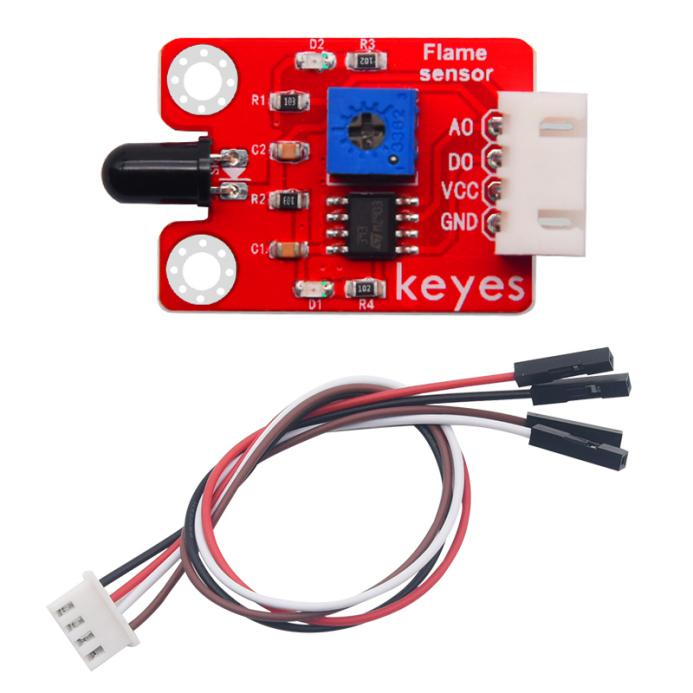

KE2030 Keyes Brick 火焰传感器综合指南#

1. 简介#

KE2030 Keyes Brick 火焰传感器是一款用于检测火焰和高温的模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。火焰传感器广泛应用于火灾报警、自动灭火系统和安全监测等领域。

2. 特点#

火焰检测：能够检测火焰的存在，适合用于火灾报警和安全监测。
数字输出：通过数字信号输出检测结果，便于读取和处理。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 5V
引脚数量：3
尺寸：约 20mm x 20mm
输出类型：数字输出
检测范围：适用于常见的火焰检测

4. 工作原理#

火焰传感器通过检测火焰发出的红外线和可见光来输出数字信号。当传感器检测到火焰时，会改变输出状态，用户可以根据该信号进行相应的处理。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
OUT：连接到数字引脚，用于输出检测结果。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
DO	连接到 Arduino 的引脚 A2
AO	连接到 Arduino 的引脚 A3

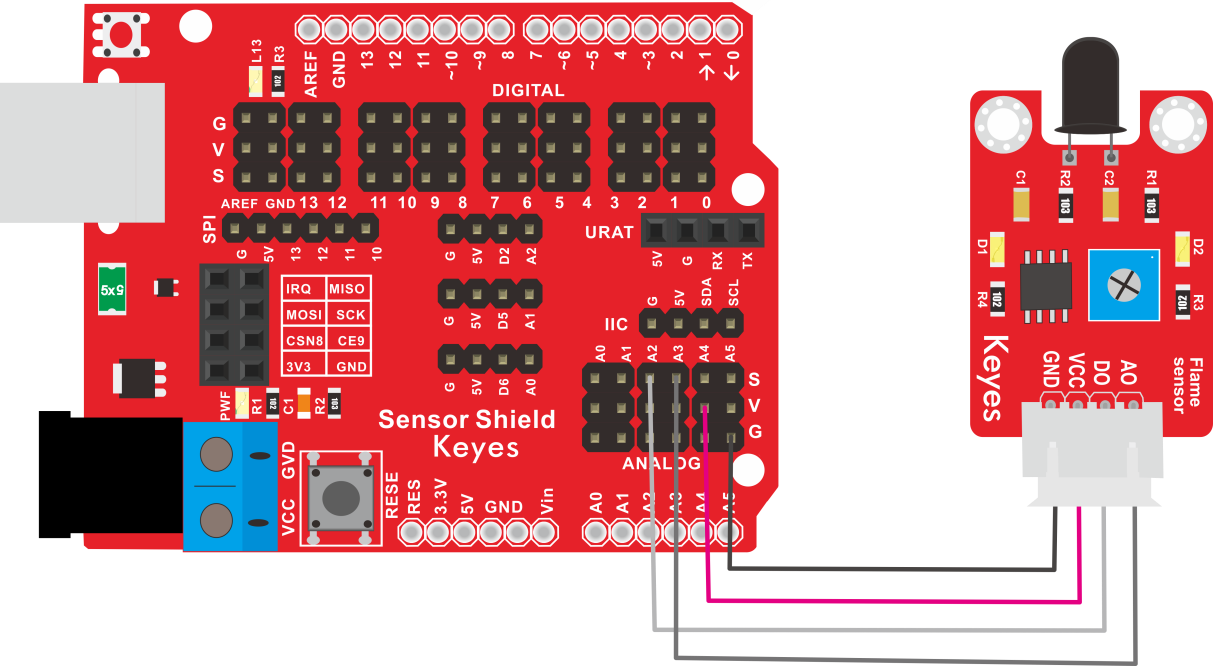

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 OUT 引脚连接到 Arduino 的引脚。

7. 示例代码#

以下是一个简单的示例代码，用于读取火焰传感器的输出：

const int sensorPin = 2; // 连接到引脚
const int ledPin = 13;   // 连接到内置LED引脚

void setup() {
  pinMode(sensorPin, INPUT); // 设置传感器引脚为输入
  pinMode(ledPin, OUTPUT);    // 设置LED引脚为输出
  Serial.begin(9600); // 初始化串口
}

void loop() {
  int sensorValue = digitalRead(sensorPin); // 读取传感器值
  Serial.println(sensorValue); // 输出传感器值

  // 根据传感器值控制LED
  if (sensorValue == HIGH) { // 检测到火焰
    digitalWrite(ledPin, HIGH); // 点亮LED
  } else {
    digitalWrite(ledPin, LOW); // 熄灭LED
  }
  delay(100); // 延时 100 毫秒
}

代码说明#

digitalRead()：读取数字引脚的值。
digitalWrite()：根据传感器值控制LED的开关状态。

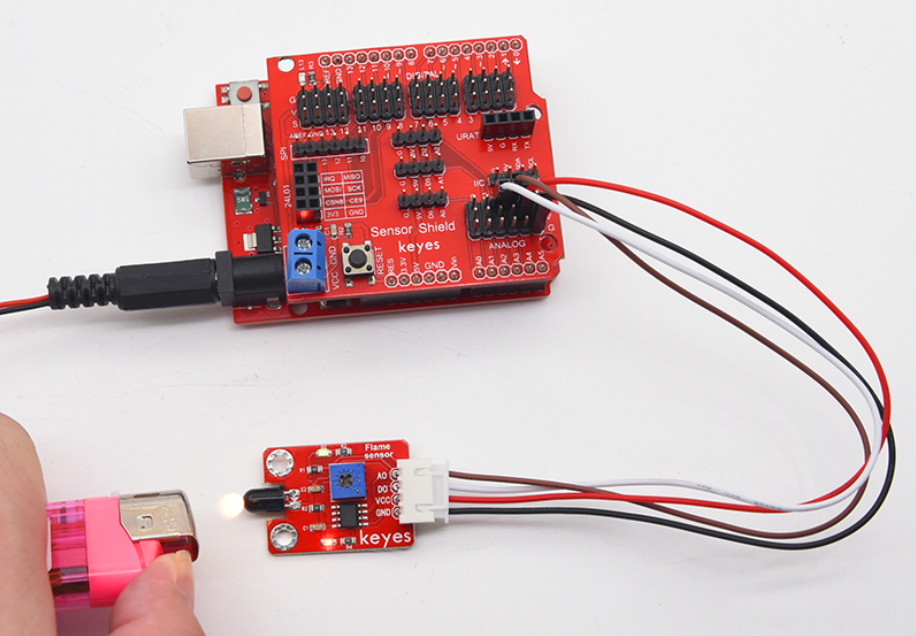

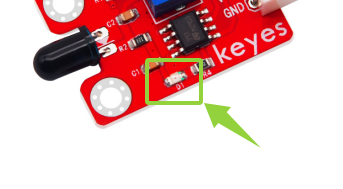

8. 实验现象#

上传程序后，火焰传感器将实时输出检测结果，内置LED会根据传感器值的变化进行闪烁，表示模块正常工作。

9. 应用示例#

火灾报警：用于火灾报警系统的火焰检测。
安全监测：用于安全设备的火焰监测。
自动灭火系统：用于自动灭火设备的火焰检测。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将传感器暴露在极端环境中，以免损坏。
