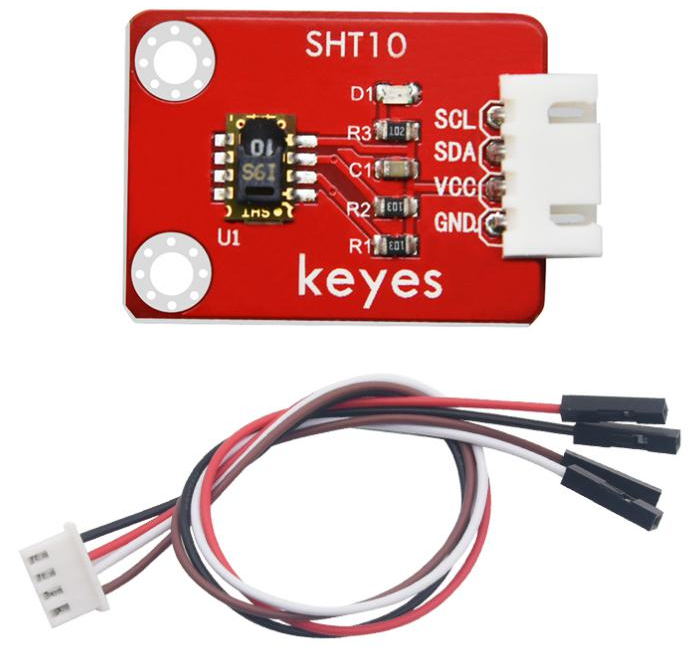

KE2046 Keyes Brick SHT10传感器综合指南#

1. 概述#

KE2046 Keyes Brick SHT10传感器是一款用于测量环境温度和湿度的传感器模块。该传感器采用SHT10数字温湿度传感器，能够提供高精度的温度和湿度数据，适合用于气象监测、环境监测和智能家居等应用。模块上自带焊盘孔设计，方便用户进行焊接和连接，确保连接的可靠性和安全性。

该模块可以通过单片机读取温度和湿度数据，用户可以根据需要进行处理。模块兼容各种单片机控制板，如Arduino系列单片机，使用时可以方便地与其他设备连接。

2. 规格参数#

工作电压：DC 3.3V - 5V
输出信号：数字信号（I2C）
接口：间距为2.54mm 4pin防反插接口
尺寸：45mm x 26mm x 18mm
重量：8.3g

3. 特点#

高精度：能够准确测量温度和湿度，适合各种应用。
数字输出：通过I2C接口输出温度和湿度数据。
焊盘孔设计：方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。
低功耗：在正常工作条件下，模块的功耗较低，适合长时间使用。

4. 工作原理#

SHT10传感器通过内部的数字信号处理器测量环境的温度和湿度，并通过I2C接口输出相应的数据。用户可以通过读取数字信号来获取温度和湿度的实时值。

5. 接口#

VCC：连接到电源正极（3.3V - 5V）。
GND：连接到电源负极（GND）。
SDA：数据线，用于I2C通信。
SCL：时钟线，用于I2C通信。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 3.3V - 5V 引脚
GND	连接到 Arduino 的 GND 引脚
SDA	I2C数据线
SCL	I2C时钟线

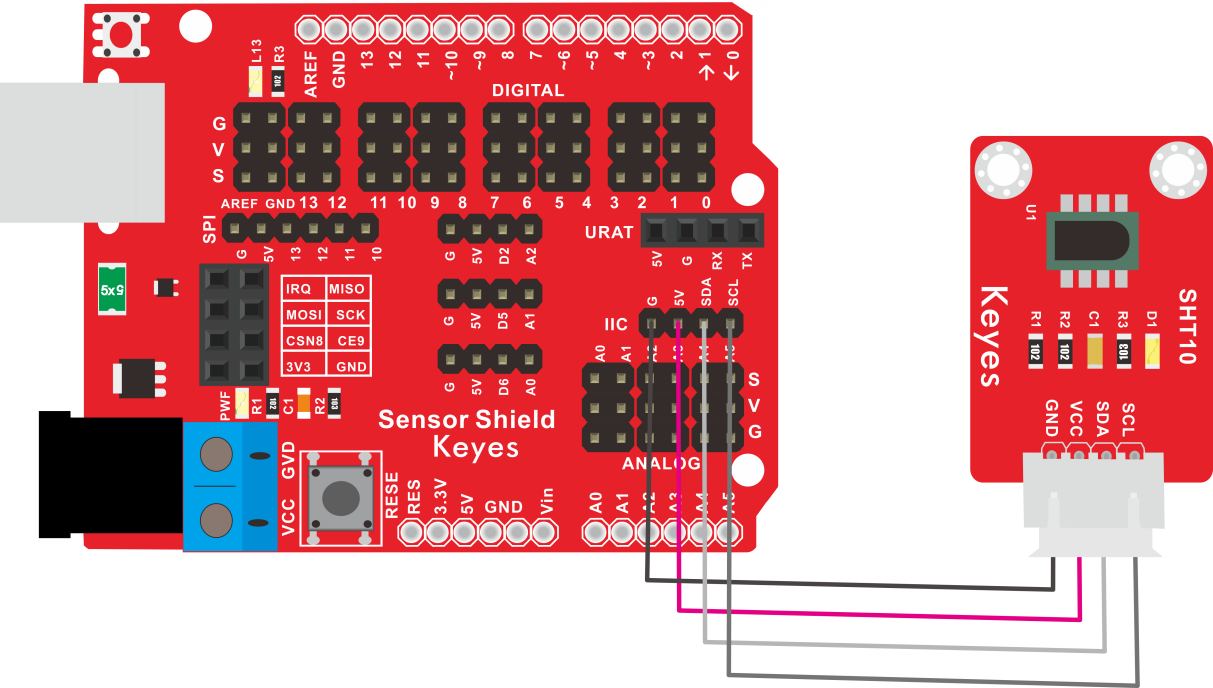

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 SDA 引脚连接到 Arduino 的 SDA 引脚。
将模块的 SCL 引脚连接到 Arduino 的 SCL 引脚。

7. 示例代码#

以下是一个简单的示例代码，用于读取SHT10传感器的温度和湿度值：

#include <Wire.h>

#define SHT10_ADDRESS 0x40

void setup() {
  Serial.begin(9600); // 初始化串口通信
  Wire.begin(); // 初始化I2C
}

void loop() {
  // 发送读取温度命令
  Wire.beginTransmission(SHT10_ADDRESS);
  Wire.write(0x03); // 读取温度
  Wire.endTransmission();
  delay(100); // 等待传感器响应

  // 读取温度数据
  Wire.requestFrom(SHT10_ADDRESS, 2);
  int temperature = (Wire.read() << 8) | Wire.read();

  // 发送读取湿度命令
  Wire.beginTransmission(SHT10_ADDRESS);
  Wire.write(0x05); // 读取湿度
  Wire.endTransmission();
  delay(100); // 等待传感器响应

  // 读取湿度数据
  Wire.requestFrom(SHT10_ADDRESS, 2);
  int humidity = (Wire.read() << 8) | Wire.read();

  Serial.print("Temperature: ");
  Serial.print(temperature / 100.0); // 转换为摄氏度
  Serial.print(" °C | Humidity: ");
  Serial.print(humidity / 100.0); // 转换为百分比
  Serial.println(" %");

  delay(2000); // 延时 2 秒
}

如果上传代码后报错(代码上传成功不用安装)，请按如下安装Wire库。

下载库文件：Wire
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。
找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功出现的界面。

代码说明#

Wire.begin()：初始化I2C通信。
Wire.requestFrom()：请求从传感器读取数据。
Serial.print()：用于在串口监视器上输出读取的温度和湿度值。

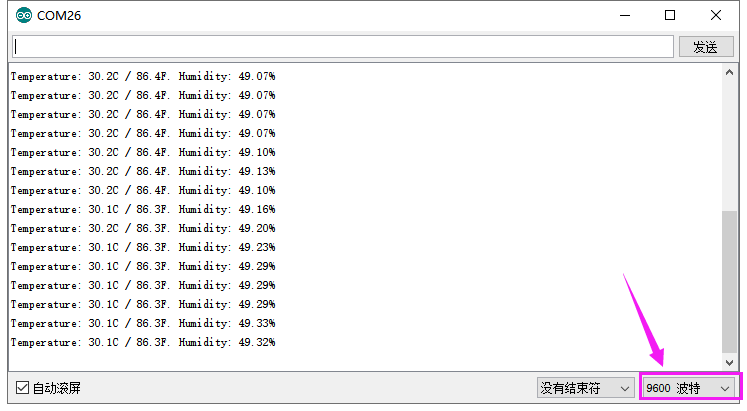

8. 实验现象#

上传程序后，串口监视器将每两秒输出一次SHT10传感器的温度和湿度值，用户可以通过观察值的变化来验证模块的功能。

9. 应用示例#

气象监测：用于环境温度和湿度的监测，适合气象站项目。
智能家居：用于室内环境监测，自动调节空调和加湿器。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 3.3V - 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
