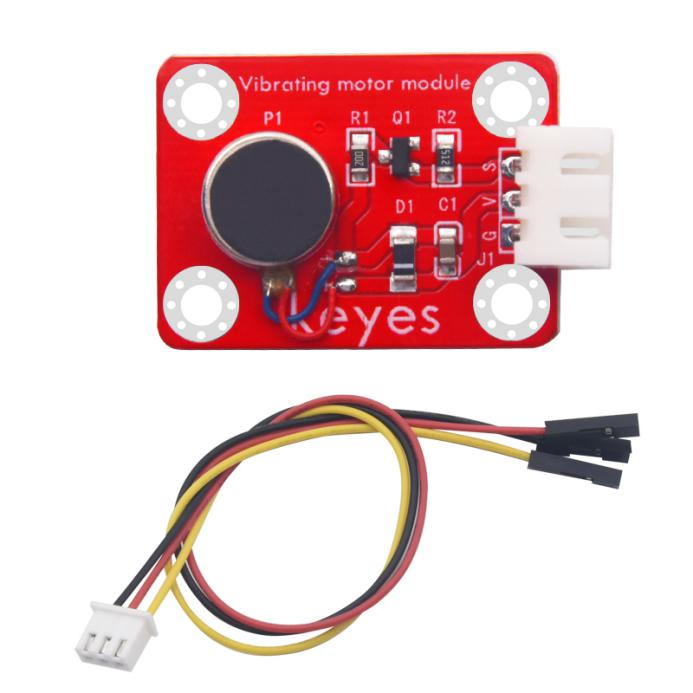

KE2071 Keyes Brick 振动马达模块综合指南#

image-20250317170326856


1. 简介#

KE2071是一个振动马达模块,专为需要振动反馈的应用设计。该模块可以通过微控制器控制振动马达的开关,适用于各种项目,如手机震动、机器人反馈、游戏控制器等。模块采用防反插设计,方便用户连接。


2. 特点#

  • 高效能:模块能够快速启动和停止,提供即时的振动反馈。

  • 防反插设计:模块配备防反插白色端子,方便连接,避免接线错误。

  • 小巧轻便:模块尺寸小,适合嵌入式应用和DIY项目,便于集成到各种设备中。

  • 简单易用:通过简单的控制信号即可实现振动马达的开关控制。


3. 规格参数#

  • 工作电压:DC 3V - 5V

  • 最大电流:300mA

  • 振动频率:约 200Hz

  • 尺寸:约 30mm x 20mm

  • 重量:约 10g


4. 工作原理#

KE2071模块通过控制振动马达的电源来实现振动效果。当微控制器输出高电平信号时,电流通过马达,马达开始振动;当微控制器输出低电平信号时,电流被切断,马达停止振动。模块的简单设计使得用户可以轻松集成到各种项目中。

工作流程:#

  1. 通电:微控制器输出高电平信号,驱动振动马达通电。

  2. 振动:振动马达开始工作,产生振动效果。

  3. 断电:微控制器输出低电平信号,切断电源。

  4. 停止:振动马达停止工作,停止振动。


5. 接口#

序号

名称

说明

1

VCC

电源输入(DC 3V - 5V)

2

GND

地线

3

S

控制信号输入(高电平通电,低电平断电)

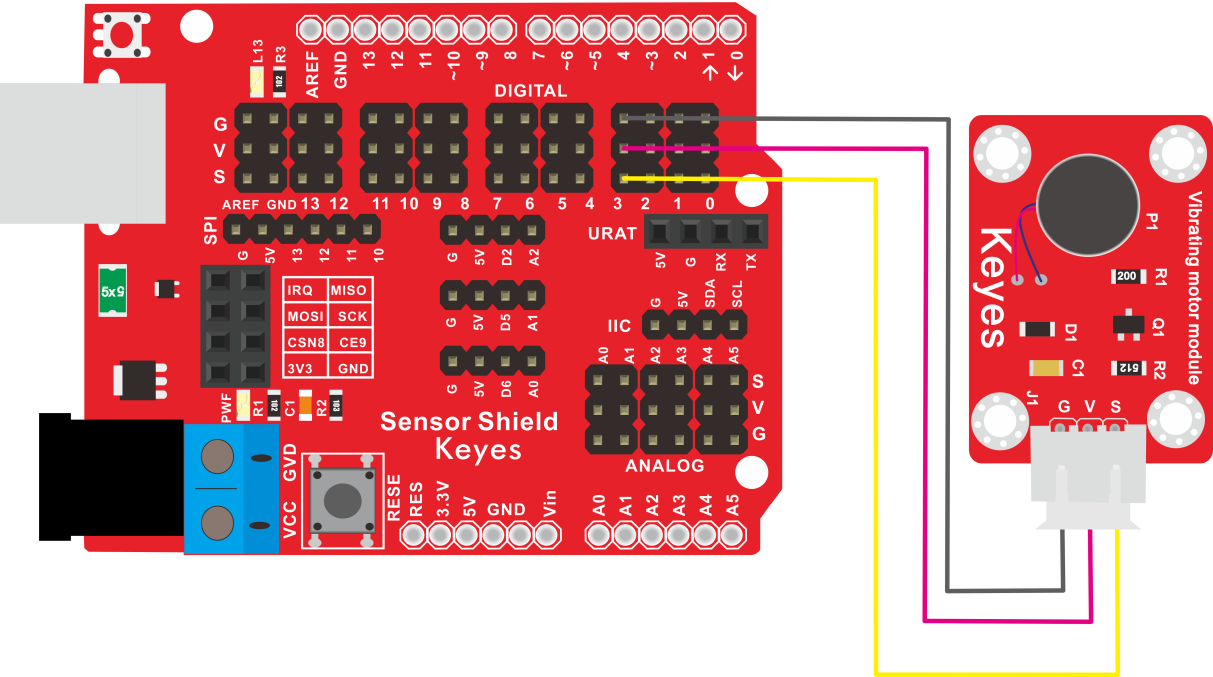

6. 连接图#

连接示例#

  1. 将模块的 VCC 引脚连接到 3V 或 5V 电源。

  2. 将模块的 GND 引脚连接到地。

  3. 将微控制器的数字输出引脚连接到模块的 S 引脚。

image-20250317170341839


7. 示例代码#

以下是使用Arduino控制振动马达的示例代码:

#define motorPin 3 // 定义振动马达控制引脚

void setup() {
  pinMode(motorPin, OUTPUT); // 设置引脚为输出模式
}

void loop() {
  digitalWrite(motorPin, HIGH); // 通电,振动马达启动
  delay(1000); // 振动1秒
  digitalWrite(motorPin, LOW); // 断电,振动马达停止
  delay(1000); // 停止1秒
}

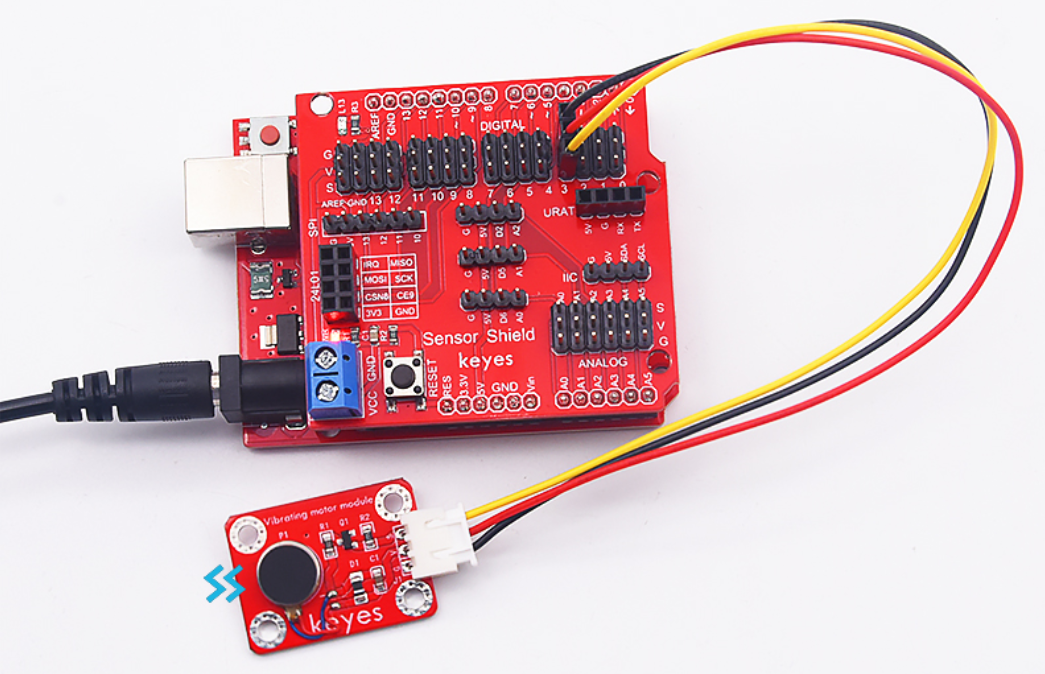

8. 实验现象#

image-20250319094612859

在成功连接模块并上传代码后,用户可以观察到振动马达的启动和停止现象。当微控制器输出高电平信号时,振动马达会开始振动;当信号变为低电平时,振动马达会停止振动。用户可以通过调整延迟时间,观察振动马达在不同时间间隔内的工作状态。

实验步骤:#

  1. 连接模块并上传代码。

  2. 观察振动马达的工作状态,确认其能够正常启动和停止。


9. 注意事项#

  • 电源要求:确保模块连接的电源电压在3V - 5V范围内,以避免损坏模块。

  • 电流限制:最大电流为300mA,确保电源能够提供足够的电流。

  • 散热:在长时间工作时,注意振动马达的温度,避免过热。

  • 连接方式:确保电源和控制信号连接正确,避免短路。
