KE2025 Keyes Brick 18B20温度传感器综合指南#

1. 简介#

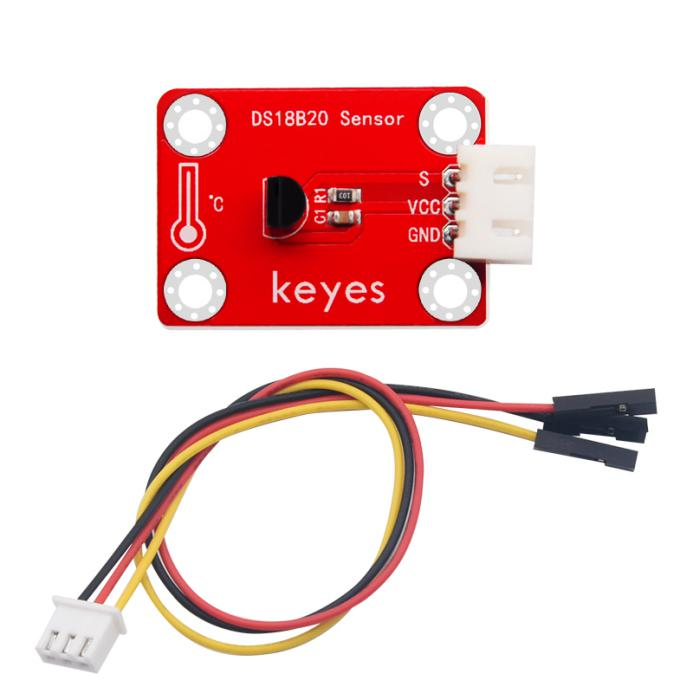

KE2025 Keyes Brick 18B20温度传感器是一款数字温度传感器，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。DS18B20传感器能够提供高精度的数字温度输出，广泛应用于温度监测、环境监测和自动控制系统等领域。

2. 特点#

高精度：DS18B20传感器具有较高的温度测量精度，适合用于精确的温度监测。
数字输出：通过单总线接口输出数字信号，便于读取和处理。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 3.0V - 5.5V
引脚数量：3
输出类型：数字输出
测量范围：-55°C 到 +125°C
精度：±0.5°C（在 -10°C 到 +85°C 范围内）

4. 工作原理#

数字输出：DS18B20提供数字信号，直接读取温度值，无需模拟转换。单总线通信：通过一根数据线进行通信，可以连接多个传感器在同一总线上。温度测量：传感器内部有一个温度传感器和一个数字转换器，测量温度并将其转换为数字格式，输出温度数据。电源选项：可以通过数据线供电或独立供电，灵活性高。

DS18B20适用于温度监测和控制系统，广泛应用于项目和产品中。

5. 接口#

VCC：连接到电源正极（3.0V - 5.5V）。
GND：连接到电源负极（GND）。
S：连接到数字引脚，用于数据传输。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	连接到 Arduino 的数字引脚（如 D3）

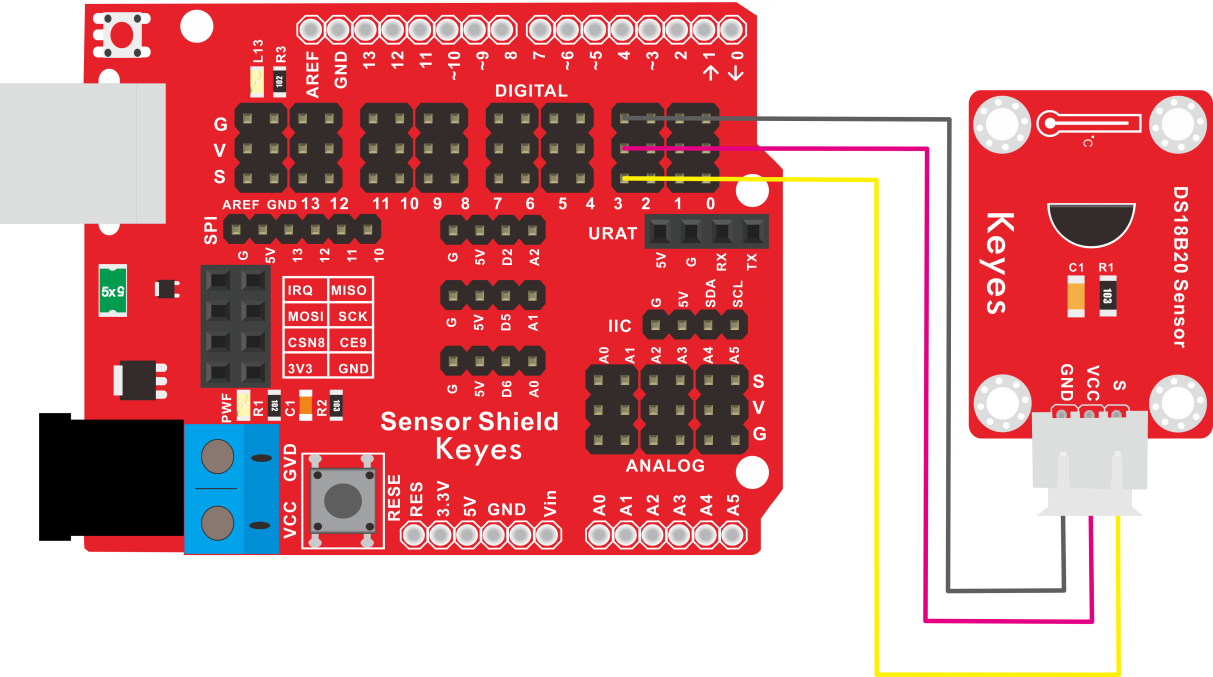

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的数字引脚（如 D3）。

7. 示例代码#

安装库

1.安装DallasTemperature库

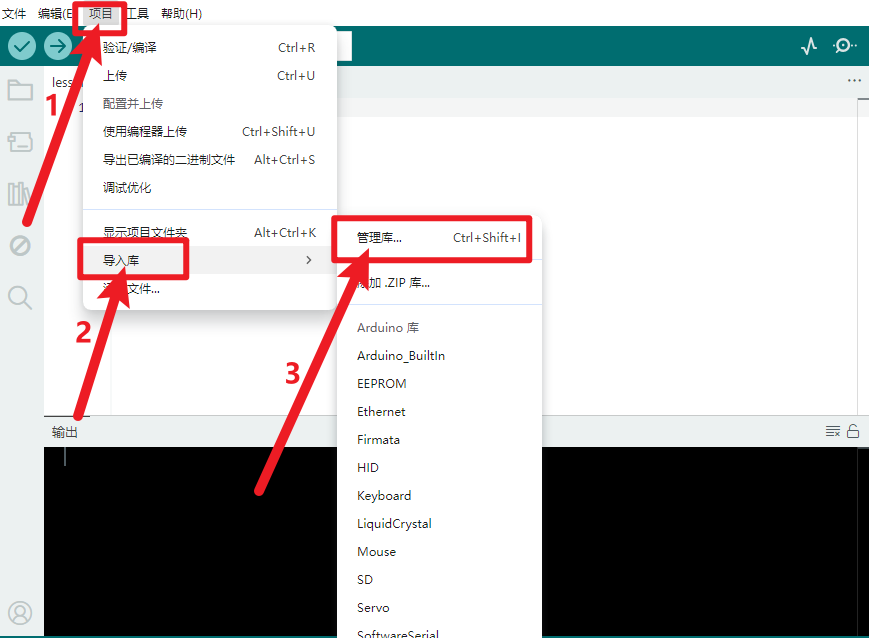

打开Arduino IDE，点击“项目”，选择“管理库”。

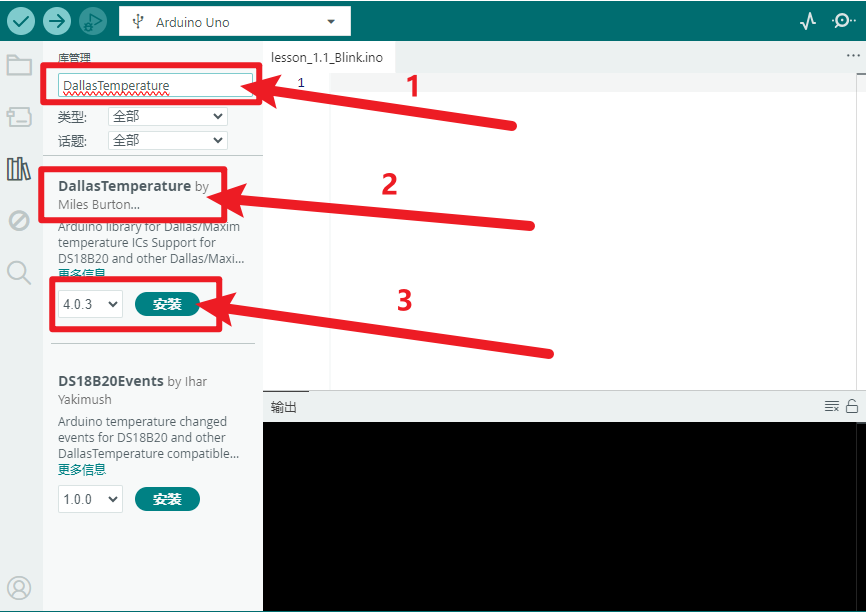

方框输入“DallasTemperature”，选择“DallasTemperature”，点击“安装”。

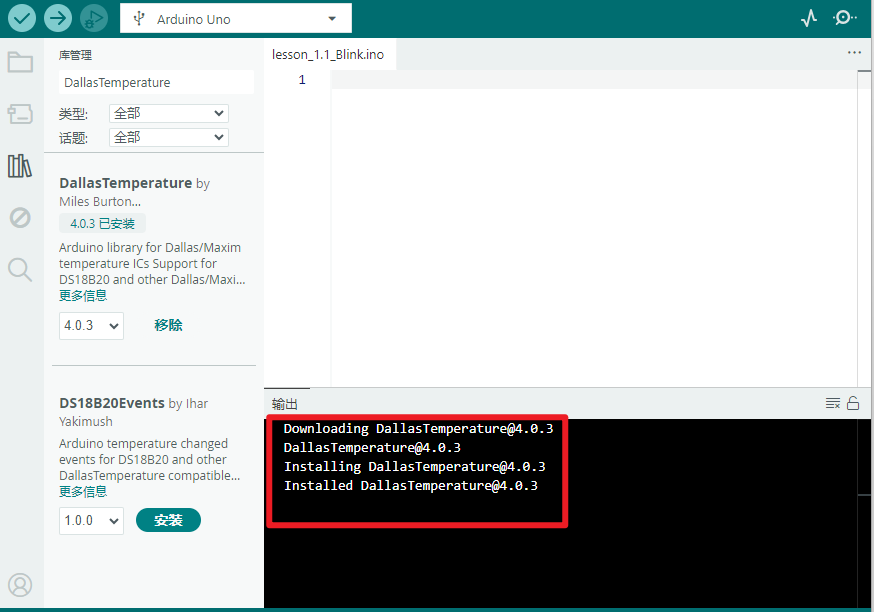

安装成功界面。

2.安装OneWire库

下载库文件：OneWire
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

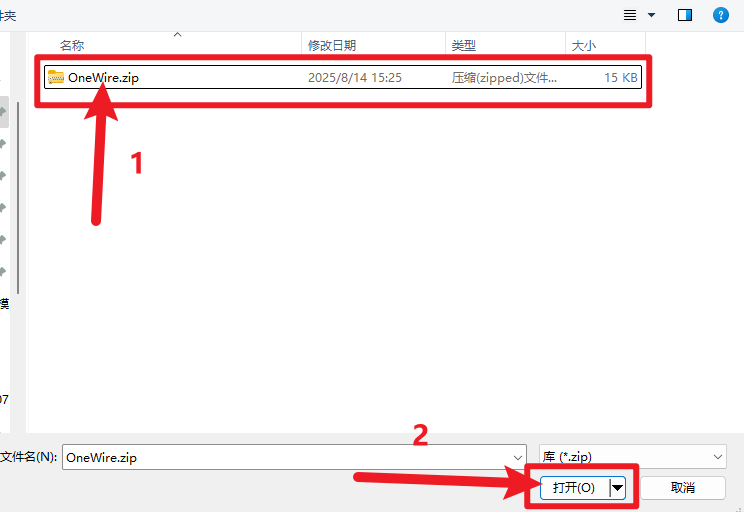

找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功出现的界面。

以下是一个简单的示例代码，用于读取DS18B20温度传感器的输出：

#include <OneWire.h>
#include <DallasTemperature.h>

const int oneWireBus = 3; // 连接到数字引脚 D3
OneWire oneWire(oneWireBus);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(9600); // 初始化串口
  sensors.begin(); // 初始化温度传感器
}

void loop() {
  sensors.requestTemperatures(); // 请求温度数据
  float temperature = sensors.getTempCByIndex(0); // 获取温度值
  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.println(" °C"); // 输出温度值
  delay(1000); // 延时 1 秒
}

代码说明#

OneWire库：用于与DS18B20传感器进行通信。
DallasTemperature库：用于处理温度传感器的数据。
requestTemperatures()：请求温度数据。
getTempCByIndex(0)：获取第一个传感器的温度值。

8. 实验现象#

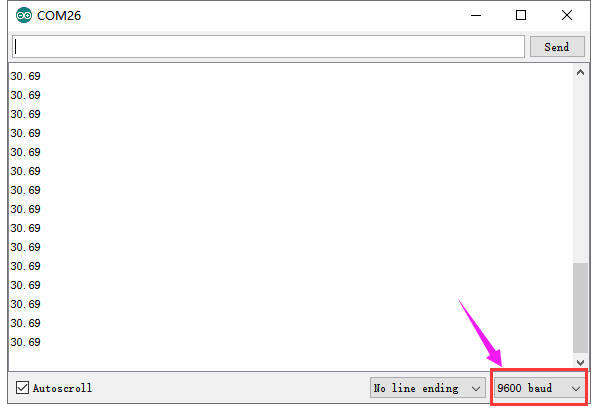

上传程序后，DS18B20温度传感器将实时输出温度值，用户可以在串口监视器中看到当前的温度读数，表示模块正常工作。

9. 应用示例#

环境监测：用于监测室内外环境温度。
温度控制系统：用于自动控制加热或冷却设备。
气象站：用于气象数据采集和分析。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 3.0V - 5.5V 范围内，避免过载。
避免将传感器暴露在极端温度环境中，以免损坏。
