KE2064 Keyes Brick ESP-01 3V继电器模块综合指南#

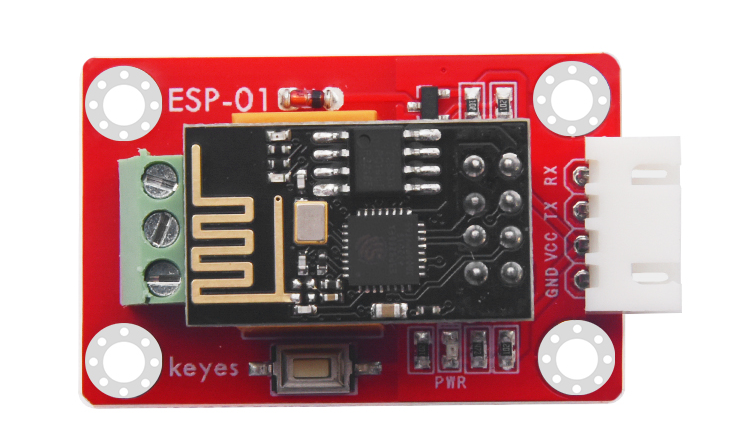

image-20250317164343559


1. 简介#

KE2064是一个ESP-01 3V继电器模块,专为物联网和智能家居设计。该模块搭载ESP8266-01芯片,可以通过无线网络接收指令,从而控制继电器的闭合和断开。用户可以在远程或局域网内的上位机发送指令给模块,模块接收到指令后即可控制连接的电器设备。

模块工作模式包括SoftAP模式和Station模式,用户可以根据需要选择合适的模式进行操作。


2. 特点#

  • 无线控制:通过ESP8266-01接入无线网络,实现远程控制。

  • 双模式工作:支持SoftAP模式和Station模式,灵活适应不同网络环境。

  • 易于使用:提供预编译固件,简化用户设置过程。

  • 复位按键:方便用户重置模块。


3. 规格参数#

  • 工作电压:DC 3V - 3.3V

  • 工作电流:>500mA

  • 主控芯片:ESP8266-01

  • 继电器型号:HK4100F-DC3V-SHG

  • 继电器规格:3A 250V AC / 3A 30V DC

  • 输出端子:128-3.5 3P

  • 按键功能:复位按键

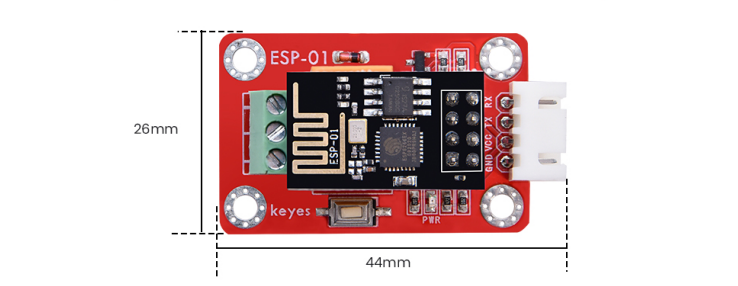

image-20250319093612967

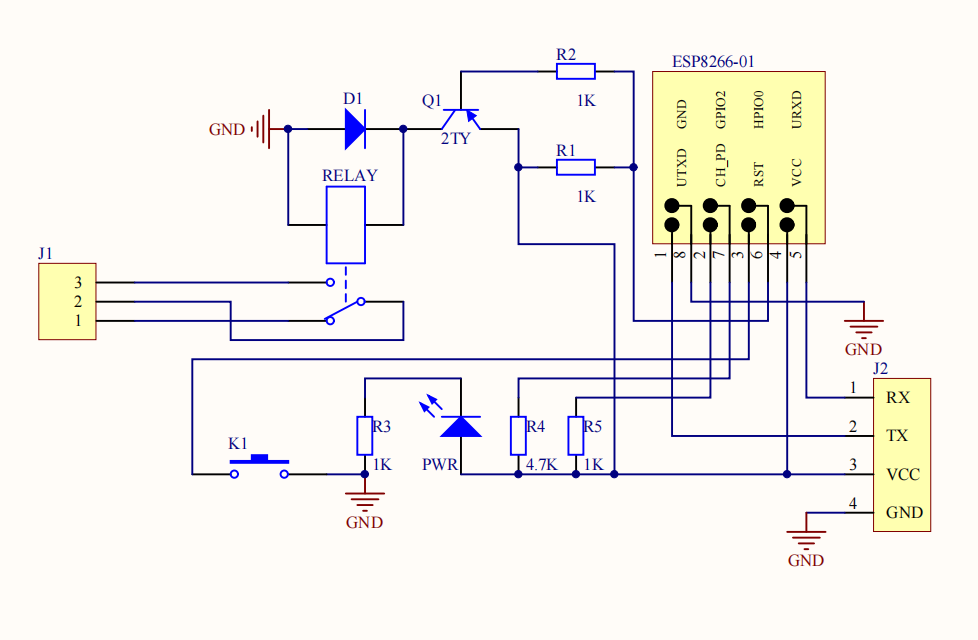

4. 工作原理#

image-20250317164939225

KE2064模块通过ESP8266-01芯片连接到Wi-Fi网络,接收来自上位机的指令。当接收到控制信号时,模块会通过继电器控制连接的电器设备的开关状态。模块支持两种工作模式:

  • Station模式:连接到家庭Wi-Fi网络,获取IP地址。

  • SoftAP模式:创建自己的Wi-Fi热点,供设备连接。


5. 接口#

序号

名称

说明

1

VCC

电源(DC 3V - 3.3V)

2

GND

地线

3

IN

控制引脚,接收来自ESP8266的控制信号

4

RST

复位引脚


6. 连接图#

连接示例#

  1. 将模块的 VCC 引脚连接到 3.3V 电源。

  2. 将模块的 GND 引脚连接到地。

  3. 将模块的 IN 引脚连接到 ESP8266 的控制引脚。


7. 使用方法#

固件烧录#

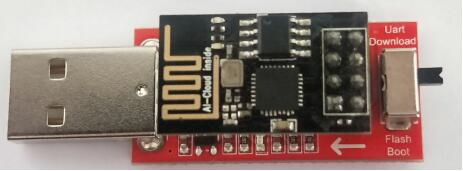

  1. 将Keyes USB模块串口测试扩展板开关拨动到Uart Download,将ESP8266-01插入模块中,然后插入USB口。

    image-20250317164416982

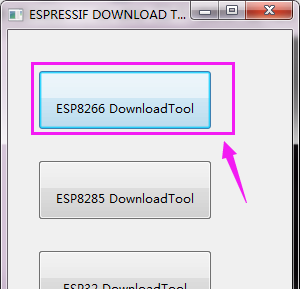

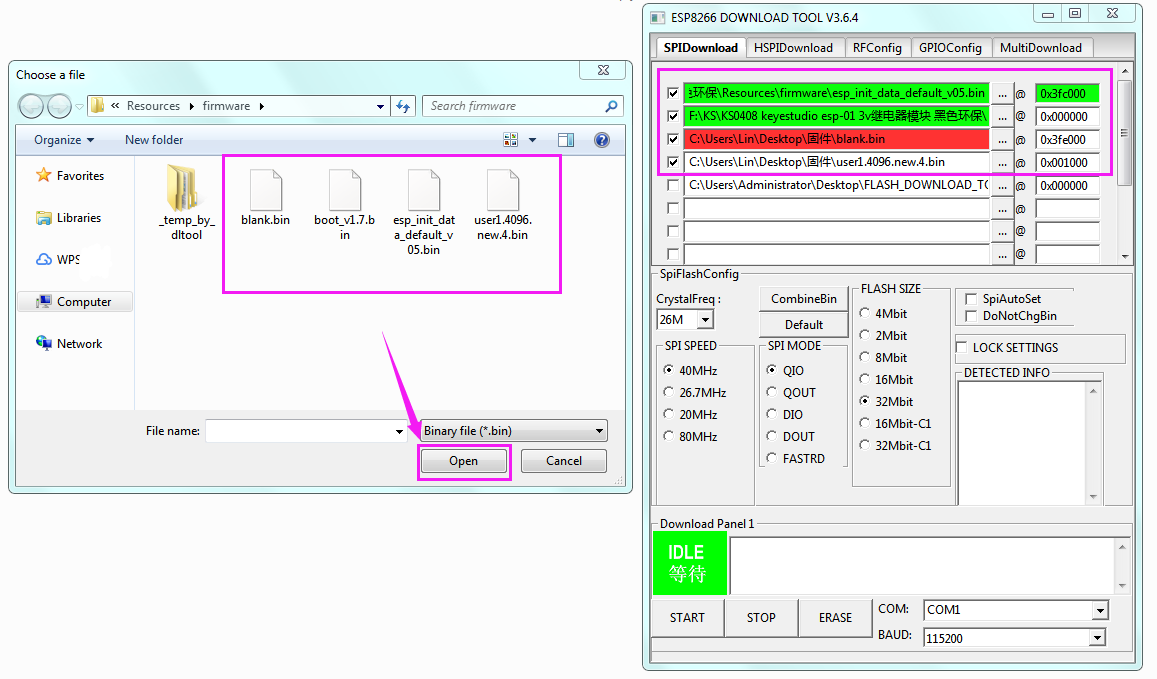

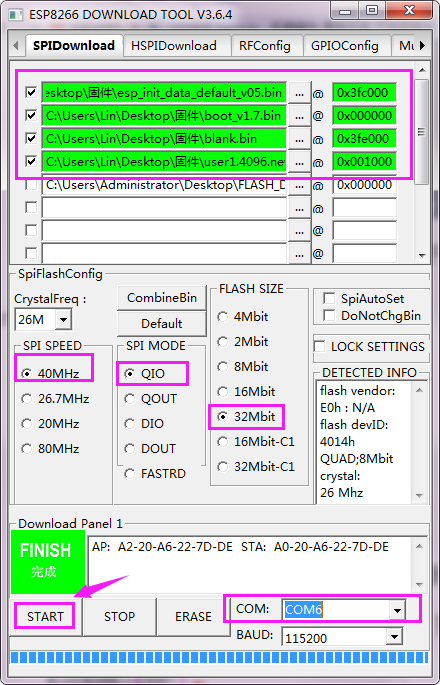

  2. 打开FLASH_DOWNLOAD_TOOL,配置并上传固件。

    image-20250317164428997image-20250317164435061

    image-20250317164447960

    image-20250317164459477

Station模式操作#

  1. 将家庭Wi-Fi的SSID设定为:KeyesWifi_S,密码设定为:KeyesWifi。

  2. 将Keyes USB模块串口测试扩展板接入电脑USB,模块开关拨动到Flash Boot。

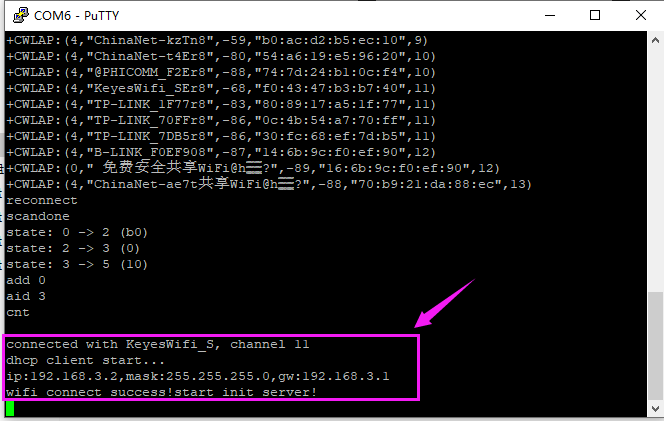

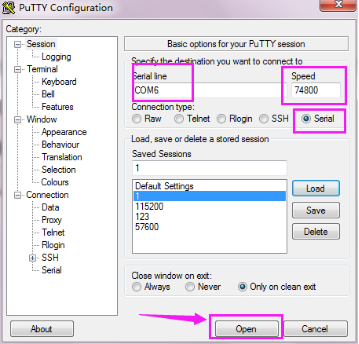

  3. 使用PUTTY软件连接ESP8266,读取IP地址。

    image-20250317164544086

    image-20250317164629174

  4. 将ESP8266-01插回继电器模块,并接入3.3V电源。

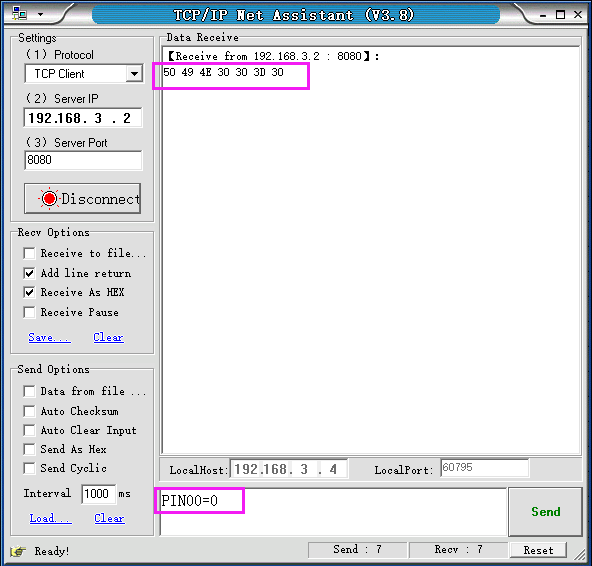

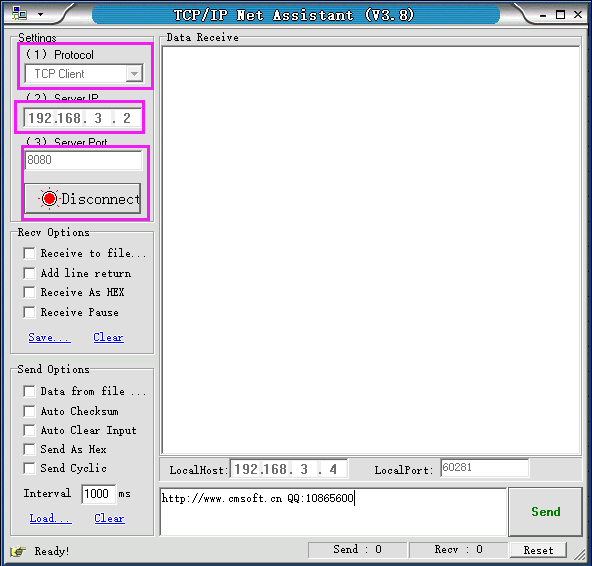

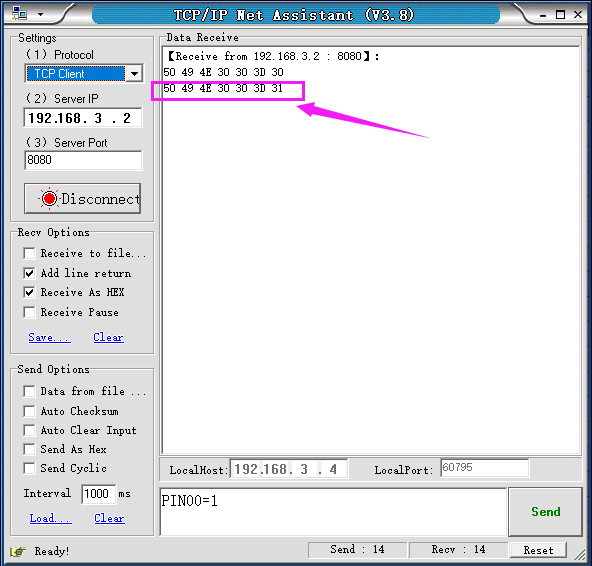

  5. 使用网络调试助手发送控制信号(如PIN00=0闭合继电器,PIN00=1断开继电器)。

    image-20250317164654615

    image-20250317164707942

    image-20250317164718550

SoftAP模式操作#

  1. 将家庭Wi-Fi更改为其他名称,防止Wi-Fi模块自动连接。

  2. 将电脑连接Wi-Fi,名称为KeyesWifi_A,密码为KeyesWifi。

  3. 接入继电器模块并接入3.3V电源,等待20秒。

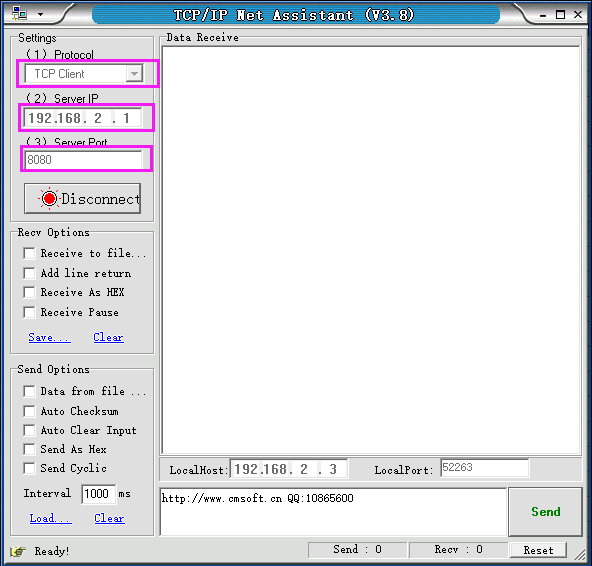

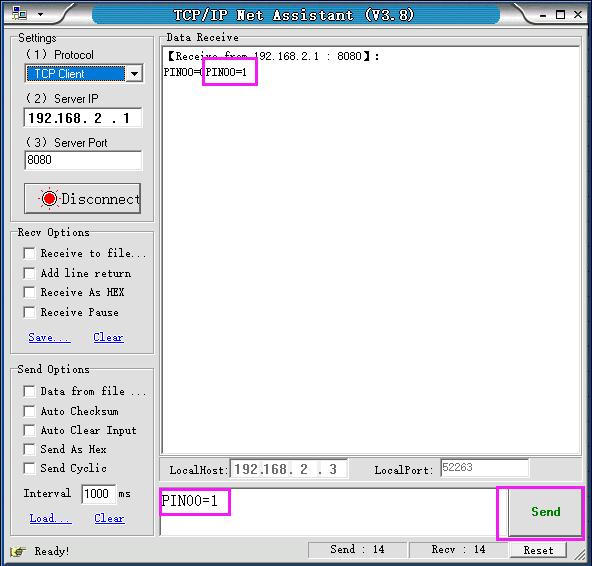

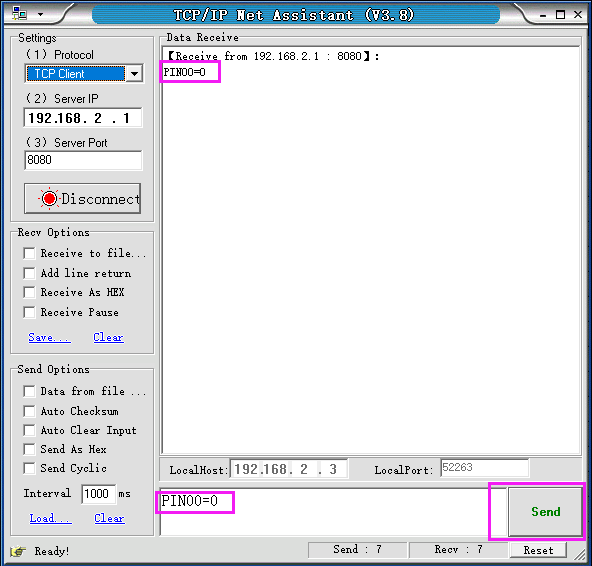

  4. 使用网络调试助手发送控制信号。

    image-20250317164828662

    image-20250317164838453

    image-20250317164848119


8. 示例代码#

以下是控制继电器的示例代码:

#include <ESP8266WiFi.h>

const char* ssid = "KeyesWifi_S"; // Wi-Fi SSID
const char* password = "KeyesWifi"; // Wi-Fi 密码

void setup() {
  Serial.begin(115200);
  pinMode(0, OUTPUT); // 控制引脚
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }
  Serial.println("Connected to WiFi");
}

void loop() {
  // 控制继电器的逻辑
}

9. 实验现象#

在成功连接Wi-Fi后,用户可以通过网络调试助手发送控制信号,继电器会根据指令闭合或断开,用户可以听到继电器的工作声,确认控制成功。


10. 注意事项#

  • 电源要求:确保模块连接的电源电压在3V - 3.3V范围内,以避免损坏模块。

  • 网络设置:在Station模式下,确保ESP8266与电脑在同一局域网内。

  • 信号干扰:在使用SoftAP模式时,确保其他Wi-Fi网络不会干扰模块的连接。

  • 复位操作:如遇到问题,可以使用复位按键重置模块。
