KE2067 Keyes Brick PAM8610 数字功放模块综合指南#
1. 简介#

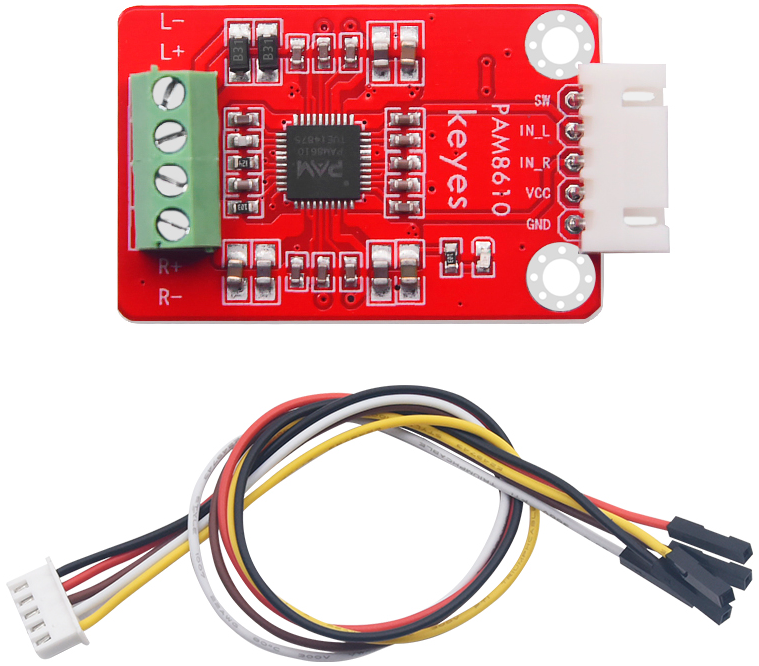

KE2067是一个基于PAM8610芯片的数字功放模块，专为DIY音响设计。该模块能够将音频信号放大，输出双通道立体声，功率可达到10W+10W，适合各种音响系统。模块具有高增益和高效率，能够提供清晰的音质和强劲的音量。
为方便接线，模块配送一根5pin线，线的一端为白色防反插接口（与模块上防反插白色端子匹配），另一端为5pin杜邦线母头接口。同时，模块自带一个直径为3mm的定位孔，方便固定在其他设备上。
2. 特点#
高功率输出：双通道立体声，功率可达10W+10W。
高增益：增益为32dB，提供强劲的音量。
高效率：效率大于90%，降低能耗。
多重保护：具备过流、过热和短路保护功能。
低噪声：噪声低至-90dB，确保音质清晰。
便捷接口：配备防反插接口和接线端子，方便连接。
3. 技术参数#
导线长度：200mm
输入电压：DC 7-15V
输出功率：10W @ 10% THD 1 Channel Output into an 8Ω Load at 13V
效率：大于90%
增益：32dB
噪声：低噪声 -90dB
接口：5pin防反接口（间距2.54mm），4pin绿色接线端子（间距3.5mm）
定位孔：直径3mm
功能：具备关机/静音/渐变功能，低THD+N（0.1%），低静态电流，消除啸叫噪声

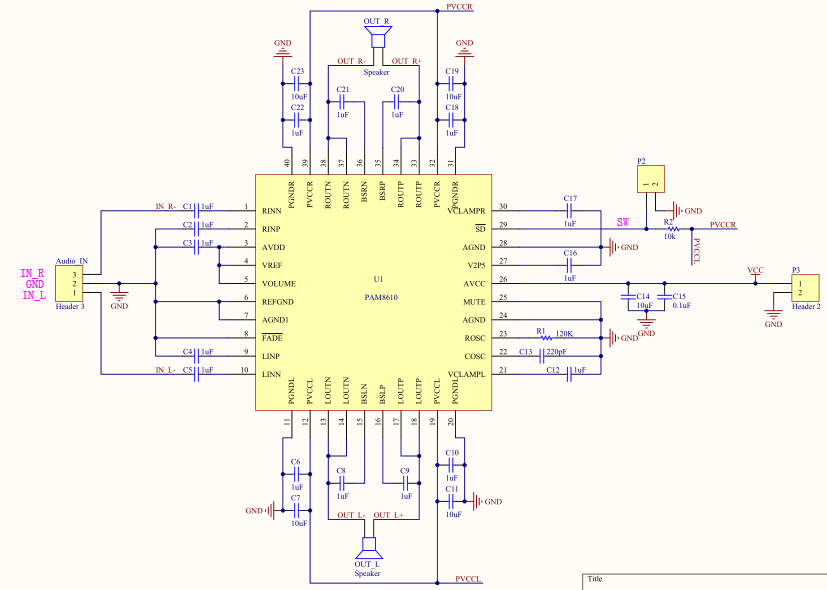

4. 工作原理#
KE2067模块通过PAM8610芯片将输入的音频信号进行放大，输出到扬声器。模块支持多种输入电压，能够适应不同的电源环境。其高增益和高效率设计使得音频信号在放大过程中保持良好的音质，适合用于各种音响系统。
5. 接口#
序号 |
名称 |
说明 |
|---|---|---|
1 |
VCC |
电源输入（DC 7-15V） |
2 |
GND |
地线 |
3 |
IN+ |
正相音频输入 |
4 |
IN- |
反相音频输入 |
5 |
OUT+ |
正相音频输出 |
6 |
OUT- |
反相音频输出 |
6. 连接图#
连接示例#
将模块的 VCC 引脚连接到 7-15V 电源。
将模块的 GND 引脚连接到地。
将音频信号源的正相和反相信号分别连接到 IN+ 和 IN- 引脚。
将扬声器的正相和反相连接到 OUT+ 和 OUT- 引脚。
7. 示例代码#
以下是一个简单的Arduino示例代码，用于控制音频输入：
void setup() {
// 初始化音频输入
}
void loop() {
// 处理音频信号
}
（具体的音频处理代码根据使用的音频源和控制方式而定）

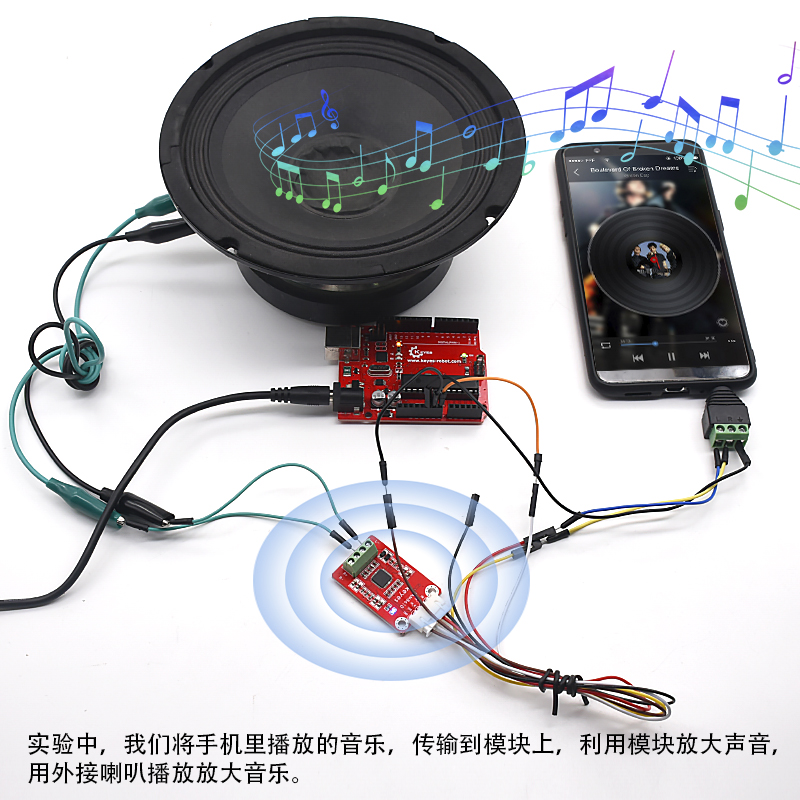

8. 实验现象#
在连接好电源和音频信号后，用户可以通过音频源播放音乐，观察模块的输出效果。模块应能清晰地放大音频信号，输出到连接的扬声器。
9. 注意事项#
电源要求：确保输入电压在7-15V范围内，以避免损坏模块。
连接方式：确保音频信号源和扬声器正确连接，避免短路。
散热：在高功率输出时，确保模块有良好的散热条件。
静音功能：使用静音功能时，确保模块处于安全状态，避免损坏扬声器。
