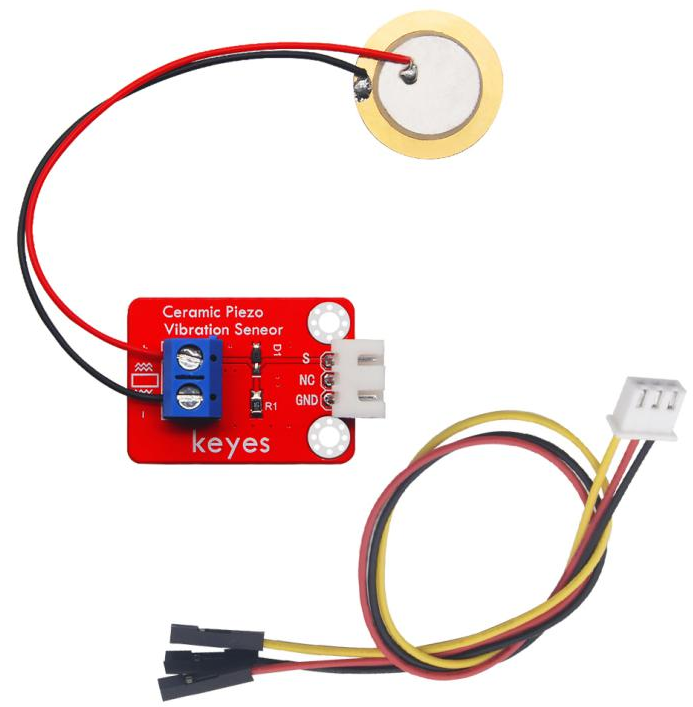

KE2061 Keyes Brick 模拟压电陶瓷震动传感器综合指南#
1. 介绍#
KE2061 Keyes Brick 模拟压电陶瓷震动传感器是一款用于检测振动、碰撞或者声波的传感器模块。它使用压电陶瓷技术，能够在受到压力或震动时输出相应的模拟信号。该传感器非常适合用于安防技防、智能家居、机器人等领域，实现运动和震动的检测。
2. 特点#
灵敏度高：能够感知微小的震动和压力变化。
输出模拟信号：提供连续的电压信号，便于与微控制器连接。
小巧设计：便于集成到各种电子项目中。
防反插接口：方便连接，减少误接的风险。
3. 规格参数#
工作电压：DC 5V
接口类型：间距为2.54mm的3pin防反插接口
输出信号：模拟电压信号
传感器原理：压电效应
尺寸：30mm x 25mm x 10mm
重量：5g
4. 工作原理#
该传感器利用压电材料的特性。当材料受到外界机械波动（如震动、敲击、声波等）时，压电材料内部会产生电压变化。此电压变化被转化为一个模拟电压信号输出，供微控制器或模拟电路采集和处理。通过调整采集的输入阈值，可以实现多种应用，比如基于震动的报警系统或运动监测。
5. 接口#
VCC：连接到电源（5V）。
GND：连接到地。
S：模拟输出引脚，将传感器输出的模拟电压连接到Arduino的模拟引脚（如A3）。

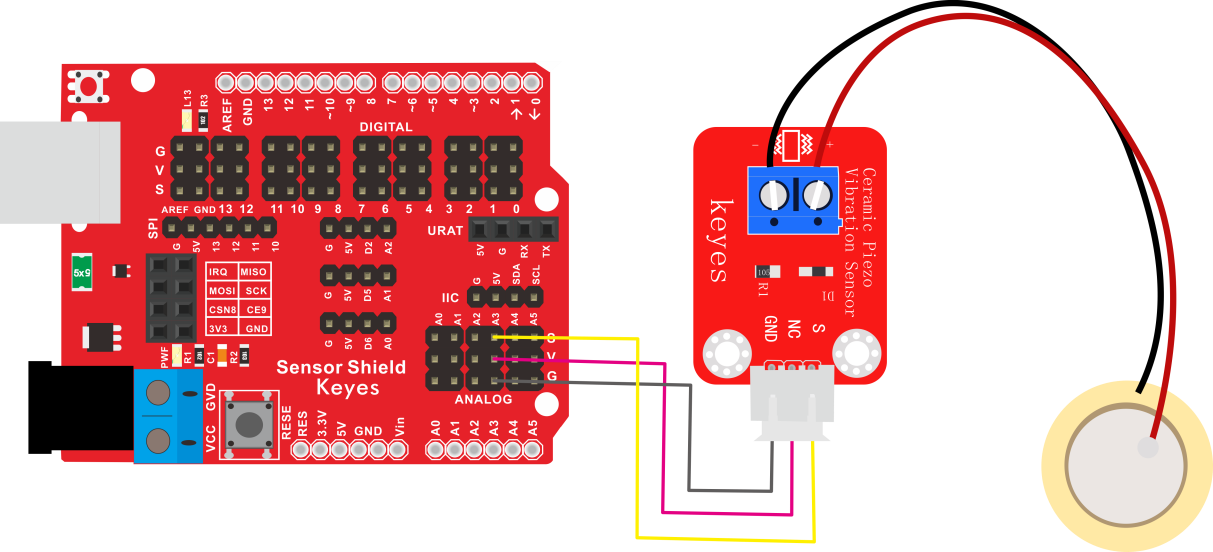

6. 连接图#
连接示例#
将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的模拟引脚（如 A3）。
7. 示例代码#
以下是用于读取压电震动传感器的示例代码：
const int sensorPin = A3; // 连接到模拟输入引脚
void setup() {
Serial.begin(9600);
}
void loop() {
int sensorValue = analogRead(sensorPin); // 读取模拟值
Serial.print("Vibration Level: ");
Serial.println(sensorValue); // 输出震动强度
delay(500);
}
8. 实验现象#
将代码上传到Arduino后，通过串口监视器，可以观察到每500毫秒输出一次的震动值。用户可以轻轻敲击传感器或施加压力，观察值的变化，以验证传感器对震动的灵敏度。
9. 注意事项#
配置电源电压为5V，避免使用超过电压额定范围。
确保连接正确，避免短路情况。
不要让传感器暴露于极端环境（如湿气或高温），以免影响其性能。
