KE2014 Keyes Brick 3W LED模块综合指南#

1. 概述#

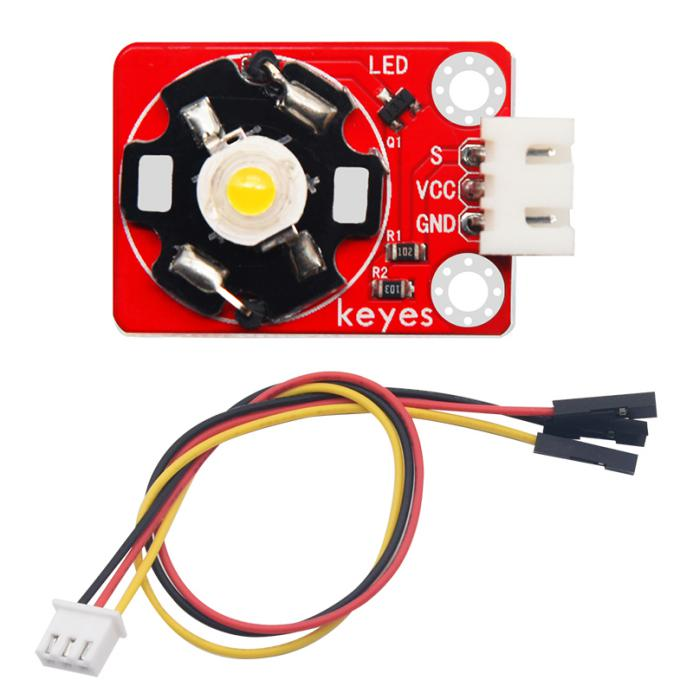

KE2014 Keyes Brick 3W LED模块是一款高亮度LED模块，适用于各种照明和指示应用。该模块采用3W功率的LED，能够提供强烈的光输出，适合用于DIY项目、灯光效果和其他电子应用。模块上自带一个间距为2.54mm的防反插白色端子，确保连接的可靠性和安全性。

该模块可以通过单片机控制LED的开关和亮度，用户可以根据需要进行调节。模块兼容各种单片机控制板，如Arduino系列单片机，使用时可以方便地与其他设备连接。

2. 规格参数#

工作电压：DC 5V
功率：3W
接口：间距为2.54mm 3pin防反插接口
光通量：约 300-400 流明
重量：10g

3. 特点#

高亮度：3W LED提供强烈的光输出，适合各种照明应用。
防反插设计：防反插白色端子设计，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。
低功耗：在正常工作条件下，模块的功耗较低，适合长时间使用。

4. 工作原理#

3W LED模块通过电流控制LED的亮度。用户可以通过单片机的PWM输出引脚调节电流，从而实现对LED亮度的控制。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
S：控制引脚，用于调节LED亮度。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	控制引脚，用于调节亮度

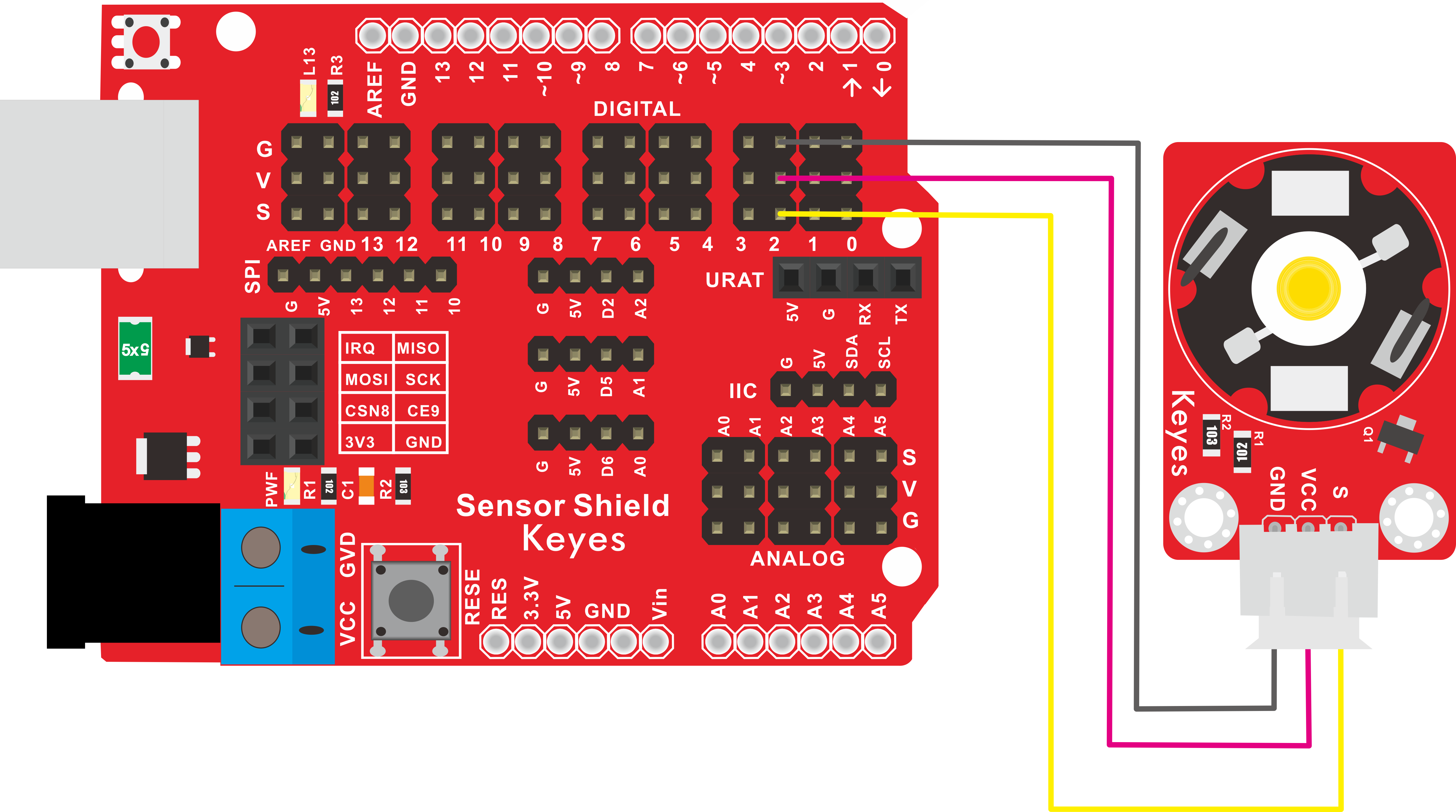

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的数字引脚（例如 D2）。

7. 示例代码#

以下是一个简单的示例代码，用于控制3W LED模块的亮度：

const int ledPin = 2; // 连接到数字引脚 D2

void setup() {
  pinMode(ledPin, OUTPUT); // 设置LED引脚为输出
}

void loop() {
  // 渐变亮度
  for (int brightness = 0; brightness <= 255; brightness++) {
    analogWrite(ledPin, brightness); // 设置LED亮度
    delay(10); // 延时
  }
  // 渐变熄灭
  for (int brightness = 255; brightness >= 0; brightness--) {
    analogWrite(ledPin, brightness); // 设置LED亮度
    delay(10); // 延时
  }
}

代码说明#

analogWrite()：用于设置PWM引脚的输出值，从而调节LED的亮度。

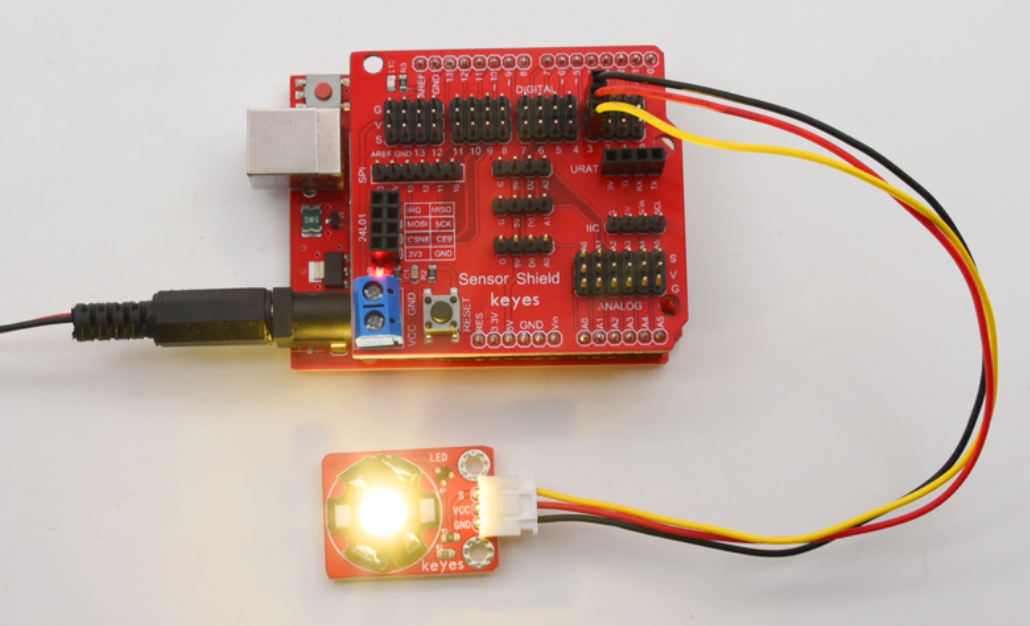

8. 实验现象#

上传程序后，LED模块将逐渐亮起并逐渐熄灭，用户可以通过观察LED的亮度变化来验证模块的功能。

9. 应用示例#

照明：用于室内或室外照明，适合DIY灯具项目。
指示灯：用于状态指示，适合各种电子设备。
灯光效果：用于舞台灯光或装饰灯光，增强视觉效果。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
长时间使用时，注意LED的发热情况，避免过热。
