KE2052 Keyes Brick IIC 1602 蓝屏（5V）综合指南#

1. 概述#

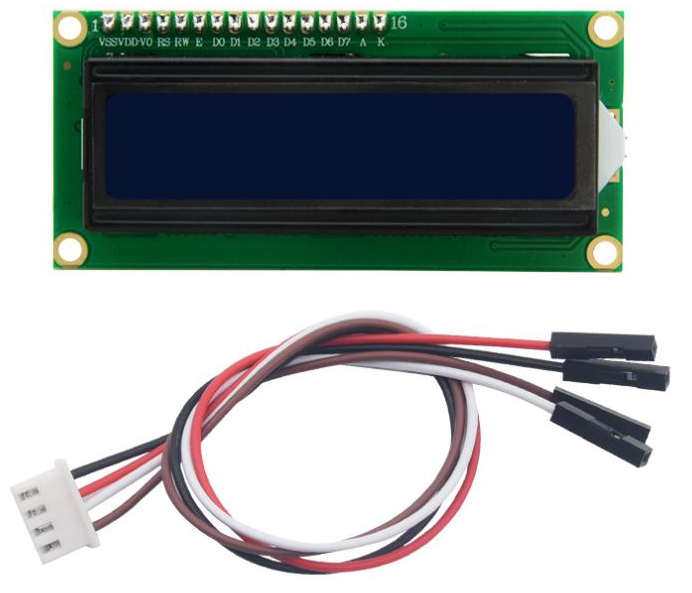

KE2052 Keyes Brick IIC 1602 蓝屏是一款常用的液晶显示模块，采用I2C接口，方便与各种单片机进行连接。该模块具有16列和2行的显示能力，适合用于显示文本、数字和简单图形。模块上自带焊盘孔设计，方便用户进行焊接和连接，确保连接的可靠性和安全性。

该模块可以通过I2C接口与单片机进行通信，用户可以方便地显示信息，适合用于各种项目，如温度监测、时间显示和用户交互界面等。

2. 规格参数#

工作电压：DC 5V
显示类型：16x2字符液晶显示
接口：I2C接口
尺寸：80mm x 36mm x 15mm
重量：20g

3. 特点#

易于使用：通过I2C接口简化连接，减少引脚占用。
清晰显示：16x2字符显示，适合各种信息展示。
焊盘孔设计：方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

4. 工作原理#

IIC 1602 蓝屏通过I2C接口与单片机进行通信，用户可以通过发送命令和数据来控制显示内容。模块内部集成了控制器，能够将接收到的数据转换为可显示的字符。

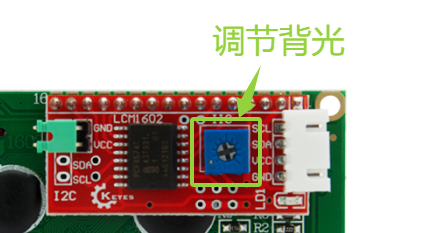

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
SDA：数据线，用于I2C通信。
SCL：时钟线，用于I2C通信。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
SDA	I2C数据线
SCL	I2C时钟线

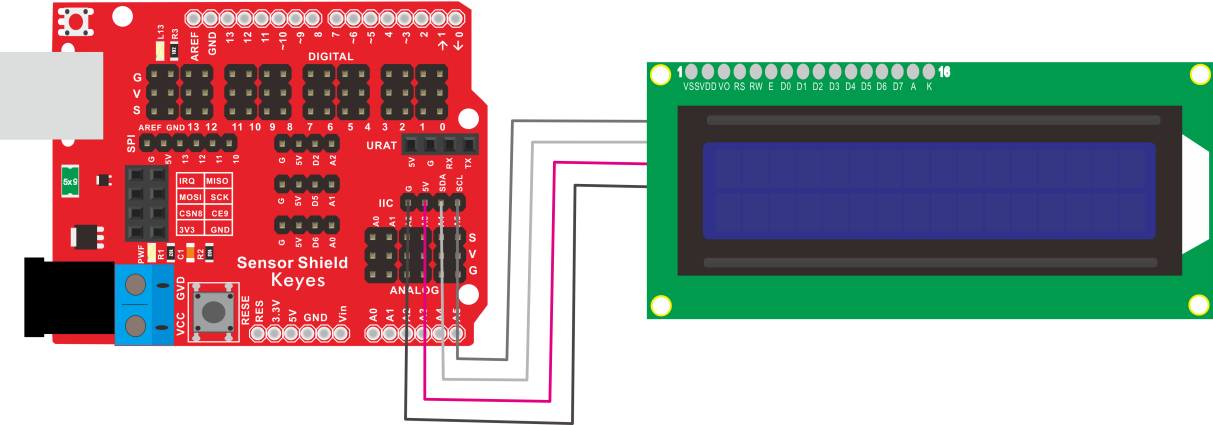

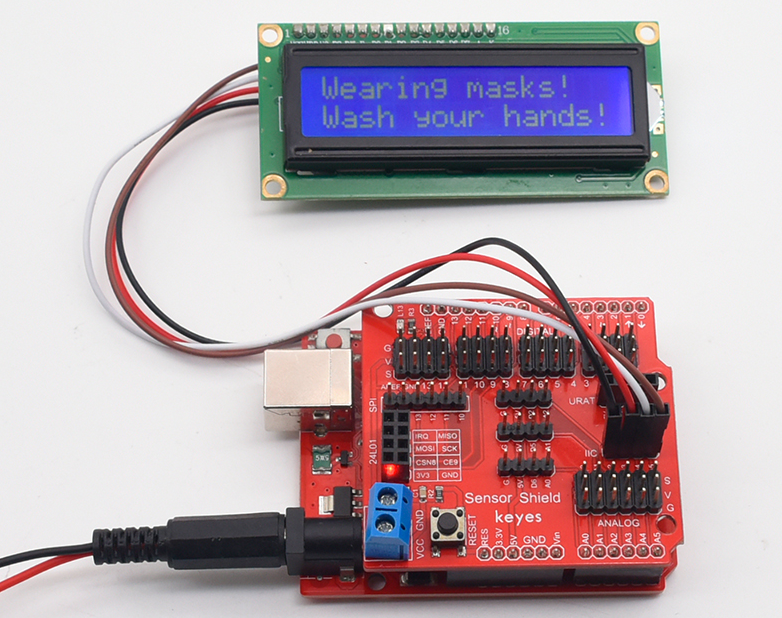

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 SDA 引脚连接到 Arduino 的 SDA 引脚。
将模块的 SCL 引脚连接到 Arduino 的 SCL 引脚。

7. 示例代码#

安装库#

下载库文件：LiquidCrystal_I2C
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

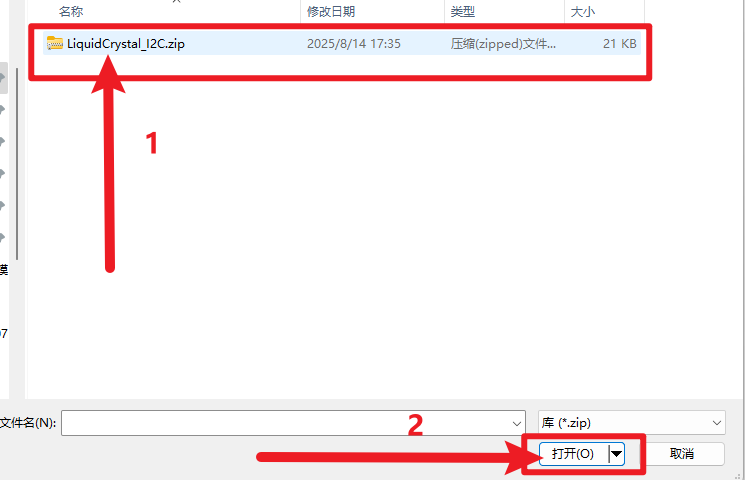

找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功出现的界面。

以下是一个简单的示例代码，用于在IIC 1602 蓝屏上显示文本：

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C地址为0x27，16列2行

void setup() {
  lcd.init(); // 初始化液晶显示
  lcd.backlight(); // 打开背光
  lcd.setCursor(0, 0); // 设置光标位置
  lcd.print("Hello, World!"); // 显示文本
}

void loop() {
  // 可以在此处添加其他代码
}

如果安装LiquidCrystal_I2C库，上传代码后报错(代码上传成功不用安装)，请按如下安装Wire库。

下载库文件：Wire
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。
找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功出现的界面。

代码说明#

LiquidCrystal_I2C：用于控制I2C液晶显示模块的库。
lcd.print()：用于在液晶显示上输出文本。

8. 实验现象#

上传程序后，IIC 1602 蓝屏将显示“Hello, World!”的文本，用户可以通过修改代码来显示其他信息。

9. 应用示例#

温度监测：用于显示温度传感器的读数。
时间显示：用于显示实时时钟模块的时间。
用户交互界面：用于各种项目的用户界面展示。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
