KE2021 Keyes Brick 可调电位器模块综合指南#

1. 简介#

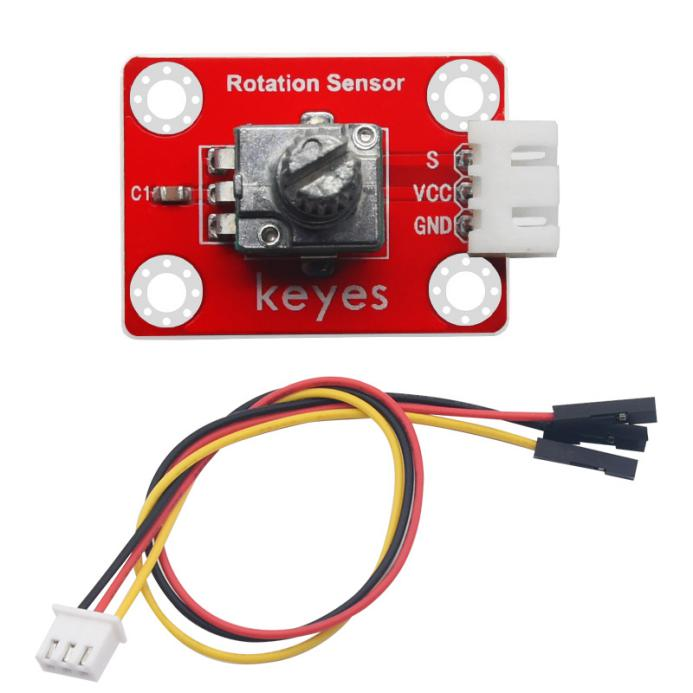

KE2021 Keyes Brick 可调电位器模块是一款用于调节电压的模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。它广泛应用于音量控制、亮度调节和其他需要调节电压的项目中。

2. 特点#

可调电压：通过旋转电位器，可以调节输出电压，适合用于各种需要调节的应用。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 5V
引脚数量：3
尺寸：34mm x 22mm
输出类型：模拟输出
电位器阻值：10kΩ

4. 工作原理#

可调电位器模块由一个旋转的旋钮和一个电阻元素组成。当旋钮旋转时，可以改变电位器的电阻值。这个变化会导致输出电压的改变。电位器的三个引脚中，两个引脚连接到电源和地，第三个引脚输出可变的电压信号。微控制器（如 Arduino）可以读取这个输出信号，进而根据旋钮的位置执行相应的操作，如调节亮度或音量。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
S：连接到模拟引脚，用于输出调节后的电压。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	连接到 Arduino 的模拟引脚（如 A3）

6. 连接图#

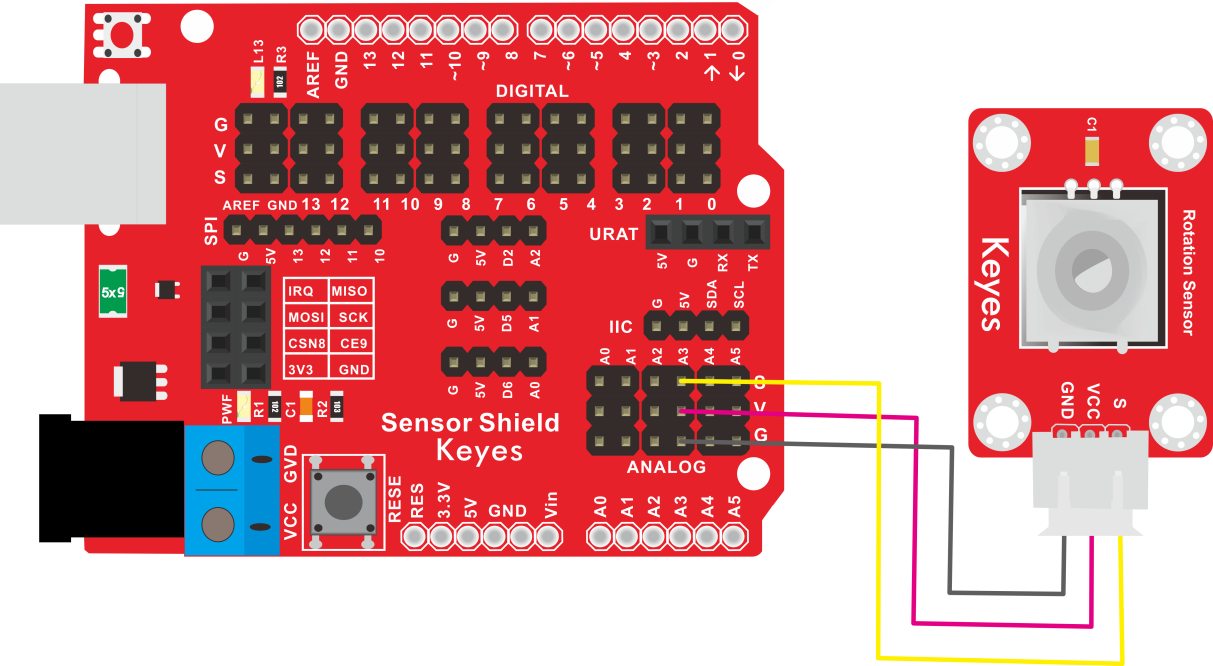

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的模拟引脚（如 A3）。

7. 示例代码#

以下是一个简单的示例代码，用于读取可调电位器模块的输出：

const int potPin = A3; // 连接到模拟引脚 A3
const int ledPin = 9;  // 连接到 PWM 引脚 9

void setup() {
  Serial.begin(9600); // 初始化串口
  pinMode(ledPin, OUTPUT); // 设置LED引脚为输出
}

void loop() {
  int potValue = analogRead(potPin); // 读取电位器值
  Serial.println(potValue); // 输出电位器值

  // 根据电位器值调节LED亮度
  int brightness = map(potValue, 0, 1023, 0, 255);
  analogWrite(ledPin, brightness); // 设置LED亮度
  delay(100); // 延时 100 毫秒
}

代码说明#

analogRead()：读取模拟引脚的值，返回范围为 0 到 1023。
Serial.println()：将读取的电位器值输出到串口监视器。
analogWrite()：根据电位器值调节LED的亮度。

8. 实验现象#

上传程序后，可调电位器模块将实时输出电位器值，LED的亮度将根据电位器的旋转而变化，表示模块正常工作。

9. 应用示例#

音量控制：用于音频设备的音量调节。
亮度调节：用于LED灯的亮度调节。
参数设置：用于各种设备的参数设置和调节。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
调节电位器时，请注意旋转的幅度，避免过度旋转导致损坏。
