KE2036 Keyes Brick 摇杆模块传感器综合指南#

1. 简介#

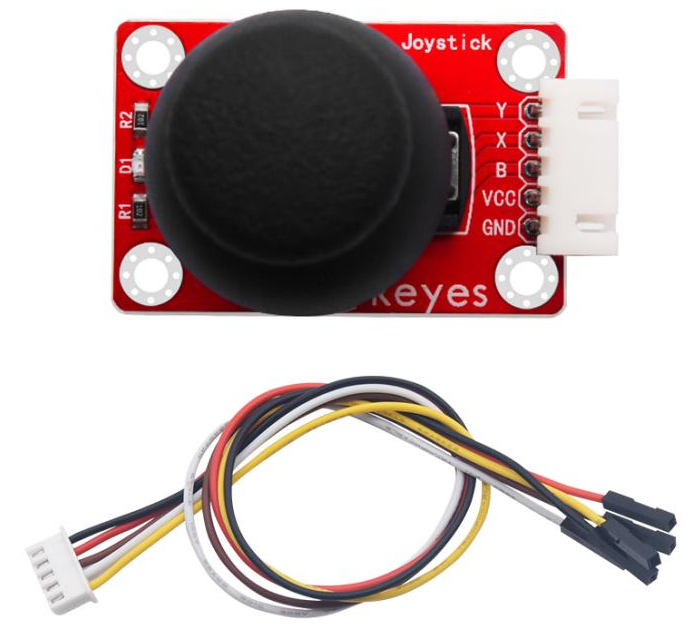

KE2036 Keyes Brick 摇杆模块传感器是一款用于检测摇杆位置的模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。摇杆模块传感器广泛应用于游戏控制、机器人控制和各种交互式项目。

2. 特点#

位置检测：能够检测摇杆的水平和垂直位置，适合用于各种控制应用。
模拟输出：通过模拟信号输出摇杆位置，便于读取和处理。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 5V
引脚数量：5
尺寸：约 20mm x 20mm
输出类型：模拟输出

4. 工作原理#

摇杆模块传感器通过检测摇杆的位移来输出模拟信号。用户可以通过读取该信号获取摇杆的当前位置信息。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
X：水平位置输出引脚。
Y：垂直位置输出引脚。
SW：按键输出引脚（可选）。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
X	水平位置输出引脚
Y	垂直位置输出引脚
SW	摇杆按键输出引脚（可选）

6. 连接图#

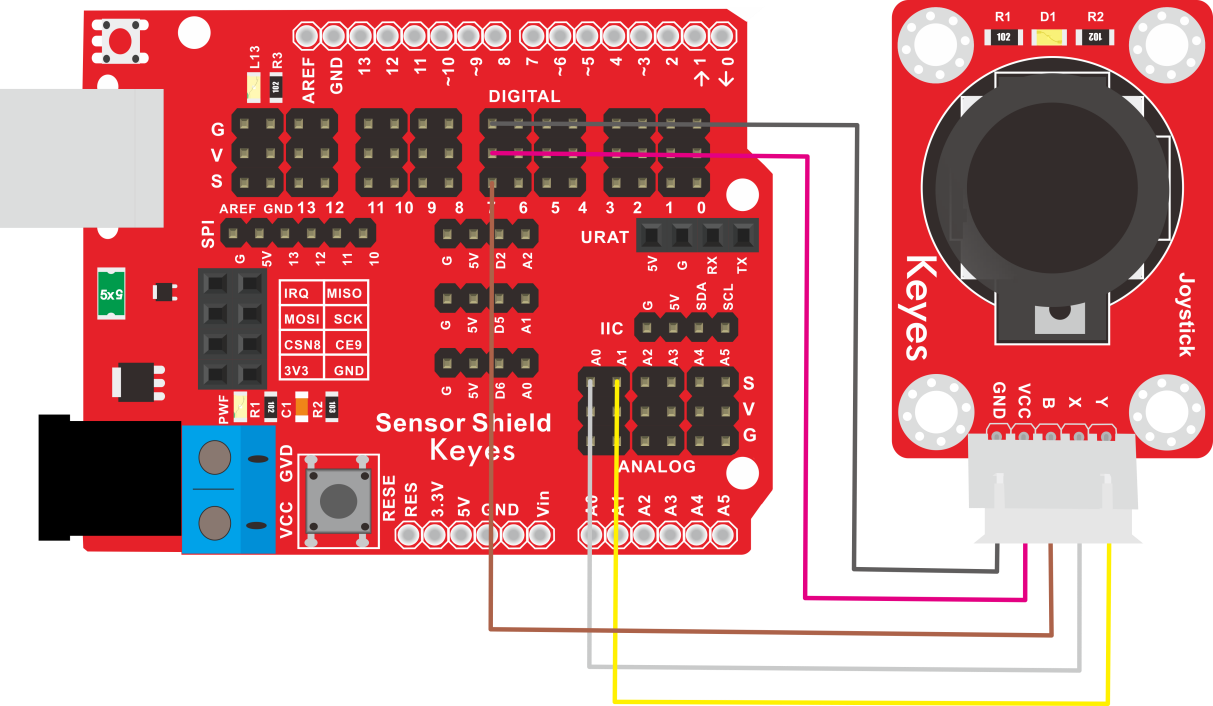

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 X 引脚连接到 Arduino 的模拟引脚（如 A0）。
将模块的 Y 引脚连接到 Arduino 的模拟引脚（如 A1）。

7. 示例代码#

以下是一个简单的示例代码，用于读取摇杆模块传感器的输出：

const int xPin = A0; // 连接到模拟引脚 A0
const int yPin = A1; // 连接到模拟引脚 A1

void setup() {
  Serial.begin(9600); // 初始化串口
}

void loop() {
  int xValue = analogRead(xPin); // 读取水平位置
  int yValue = analogRead(yPin); // 读取垂直位置

  Serial.print("X: ");
  Serial.print(xValue);
  Serial.print(" Y: ");
  Serial.println(yValue);

  delay(100); // 延时 100 毫秒
}

代码说明#

analogRead()：读取模拟引脚的值。
Serial.print()：输出摇杆位置的值。

8. 实验现象#

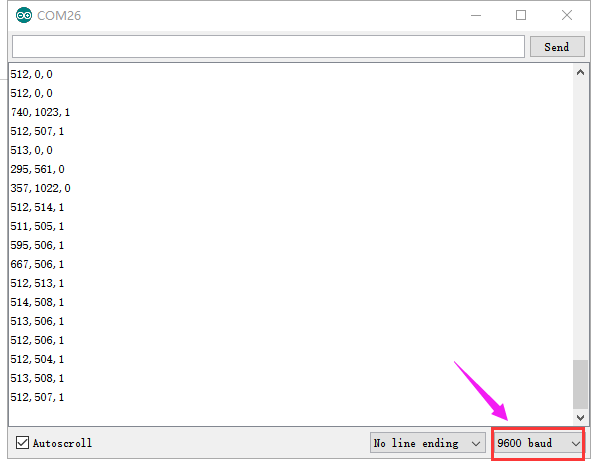

上传程序后，摇杆模块传感器将实时输出摇杆的水平和垂直位置，用户可以在串口监视器中看到位置值，表示模块正常工作。

9. 应用示例#

游戏控制：用于游戏手柄的控制。
机器人控制：用于机器人运动的控制。
交互式项目：用于各种创意项目的输入控制。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将传感器暴露在极端环境中，以免损坏。
