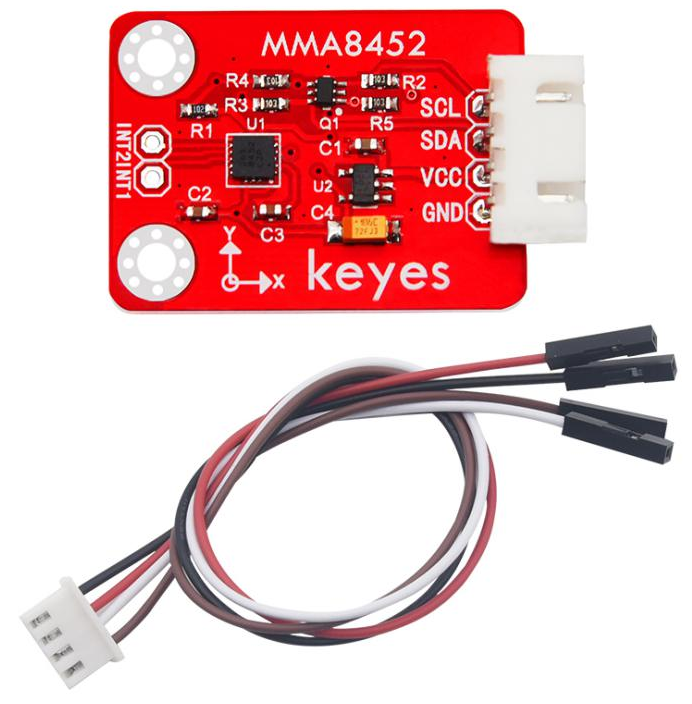

KE2059 Keyes Brick MMA8452Q三轴数字加速度传感器综合指南#

1. 介绍#

KE2059 Keyes Brick MMA8452Q三轴数字加速度倾角传感器是一款高精度、低功耗的加速度传感器，能够测量物体在三个维度（X、Y、Z轴）上的加速度。传感器内部集成了MEMS技术，具有小型化、轻量化的特点，适用于需要实时监测运动状态和倾角变化的项目。该传感器通过I2C协议与Arduino等主控板连接，使用方便，是物联网、机器人、智能家居等领域的理想选择。

2. 特点#

高精度测量：可测量静态和动态加速度，适用于不同的应用场景。
多种加速度范围：支持±2g、±4g和±8g的可调测量范围，满足不同用户需求。
便捷的I2C通信：仅需2根信号线，简化了连接，提高开发效率。
集成阈值检测功能：可以设置运动侦测阈值，适时响应运动状态变化，适合实现低功耗状态。
小巧设计：模块便于集成到各种硬件项目中，适用于DIY与教育用途。

3. 规格参数#

工作电压：DC 3.3V - 5V
接口类型：间距为2.54mm 4pin防反插接口
通讯方式：I2C通讯
加速度范围：±2g、±4g、±8g可调
集成电路：MMA8452Q
尺寸：25mm x 20mm x 10mm
重量：4.5g
灵敏度：12位输出分辨率

4. 工作原理#

MMA8452Q三轴加速度传感器通过微机电系统（MEMS）技术来感知并测量施加在其运动感应元件上的加速度力。这些加速度力会影响传感器内部的惯性质量，进而改变传感器的电信号。传感器将这些电信号转换为数字信号，通过I2C通信发送给微控制器，用户可以实时获取设备的加速度和倾斜角度。

5. 接口#

VCC：连接到电源（3.3V或5V）。
GND：接地引脚。
SDA：I2C数据线，连接到主控板的SDA引脚。
SCL：I2C时钟线，连接到主控板的SCL引脚。

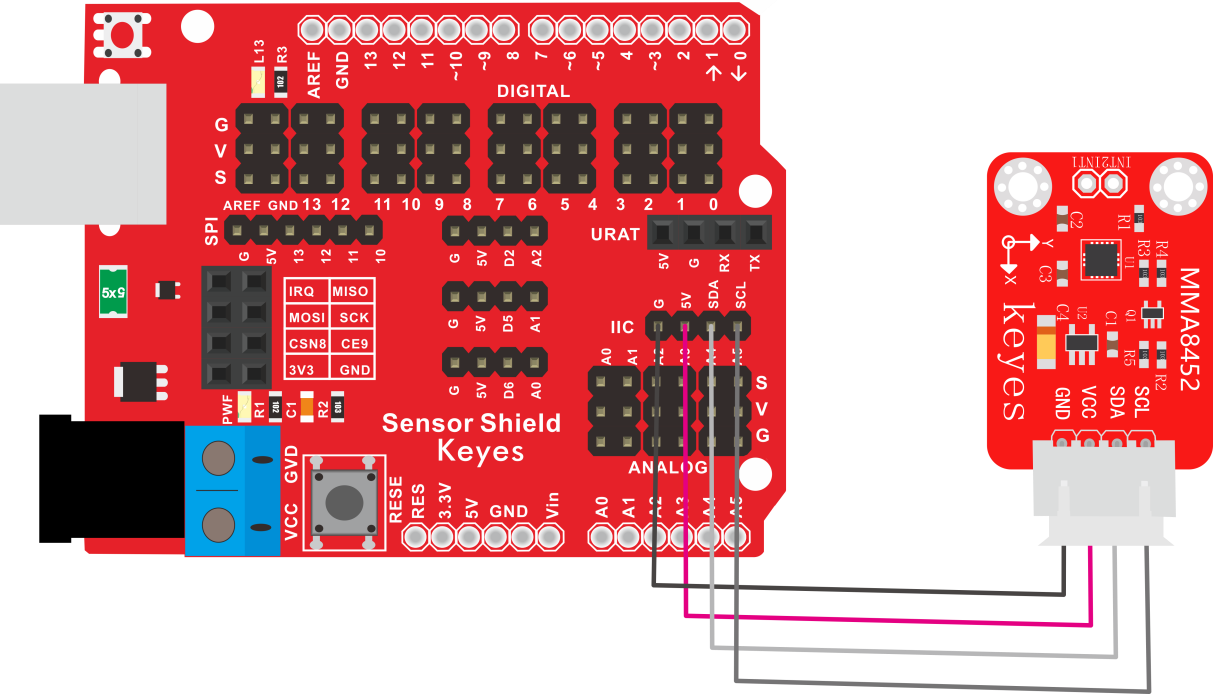

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 3.3V 或 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 SDA 引脚连接到 Arduino 的引脚（对于 UNO）。
将模块的 SCL 引脚连接到 Arduino 的引脚（对于 UNO）。

7. 示例代码#

以下是用于测试MMA8452Q三轴加速度传感器的示例代码，通过串口输出加速度值：

#include <Wire.h>
#include <MMA8452Q.h>

MMA8452Q accelerometer;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  accelerometer.begin();
}

void loop() {
  accelerometer.read();
  Serial.print("X: "); Serial.print(accelerometer.getX());
  Serial.print("\tY: "); Serial.print(accelerometer.getY());
  Serial.print("\tZ: "); Serial.print(accelerometer.getZ());
  Serial.println();
  delay(500);
}

代码说明#

包含库：通过Wire.h引入I2C库，并通过MMA8452Q.h引入加速度传感器库。
设备初始化：在setup()函数中，启动串口和I2C通信，并初始化加速度传感器。
不断读取数据：在loop()函数中，不断读取加速度值并通过串口输出。

8. 实验现象#

上传代码后，使用串口监视器观察每500毫秒输出一次的X、Y和Z轴加速度值。当传感器发生倾斜或震动时，串口输出会实时反映这种变化，便于用户进行状态监测和调试。

9. 注意事项#

在接线时，请确保模块连接正确，以避免短路。
请使用适当的电压范围（3.3V或5V），避免过载或烧毁传感器。
在实际应用中，确保模块处于稳定的环境中，以获得准确的测量数据。
