KE2005 Keyes Brick LED 白发白模块综合指南#

1. 概述#

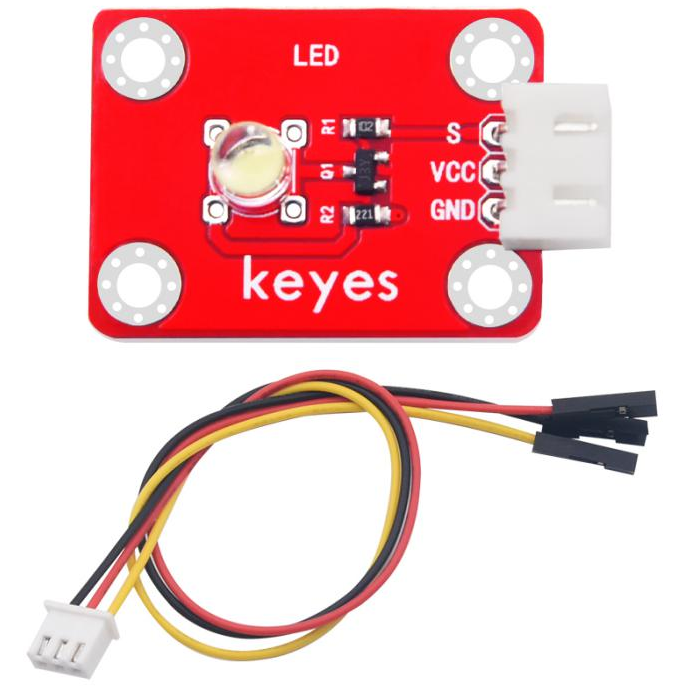

KE2005 Keyes Brick LED 白发白模块是一款常用的LED模块，采用F5白发白 LED（外观白色，显示白光）元件。该模块设计简洁，功能强大，适合各种电子项目和DIY应用。模块上自带一个间距为2.54mm的防反插白色端子，确保连接的可靠性和安全性。

为了方便接线，模块还配送了一根200mm长的3pin线，线的一端为白色防反插接口（与模块上的防反插白色端子匹配），另一端为3pin杜邦线母头接口，便于与其他设备连接。控制时，模块的GND和VCC供电后，当信号端S为高电平时，模块上的LED将亮起。

该模块兼容各种单片机控制板，如Arduino系列单片机。使用时，可以在单片机上堆叠一个传感器扩展板，将模块和自带导线连接，然后连接到传感器扩展板上，简单方便。同时，模块自带4个直径为3mm的定位孔，方便将模块固定在其他设备上，增强了模块的适用性和灵活性。

2. 规格参数#

导线长度：200mm
工作电压：DC 3.3-5V
接口：间距为2.54mm 3pin防反插接口
定位孔大小：直径为3mm
控制信号：数字信号
尺寸：34mm x 22mm
重量：2.6g

3. 特点#

高亮度：采用高亮度白色LED，适合在各种环境下使用，尤其是在光线较暗的环境中。
防反插设计：防反插白色端子设计，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。
低功耗：在正常工作条件下，LED模块的功耗较低，适合长时间使用。
耐用性：LED模块具有较长的使用寿命，通常可达数万小时，减少了更换频率。

4. 工作原理#

白发白模块通过电流流过LED时发光。当模块的正极连接到电源正极，负极连接到控制引脚时，LED将点亮。用户可以通过控制引脚的高低电平来控制LED的开关状态。LED的发光原理基于半导体材料的电致发光效应。

5. 接口#

VCC：连接到电源正极（3.3V或5V）。
GND：连接到电源负极（GND）。
S：控制信号引脚，当为高电平时，LED点亮。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 或 3.3V 引脚
GND	连接到 Arduino 的 GND 引脚
S	控制信号引脚

6. 连接图#

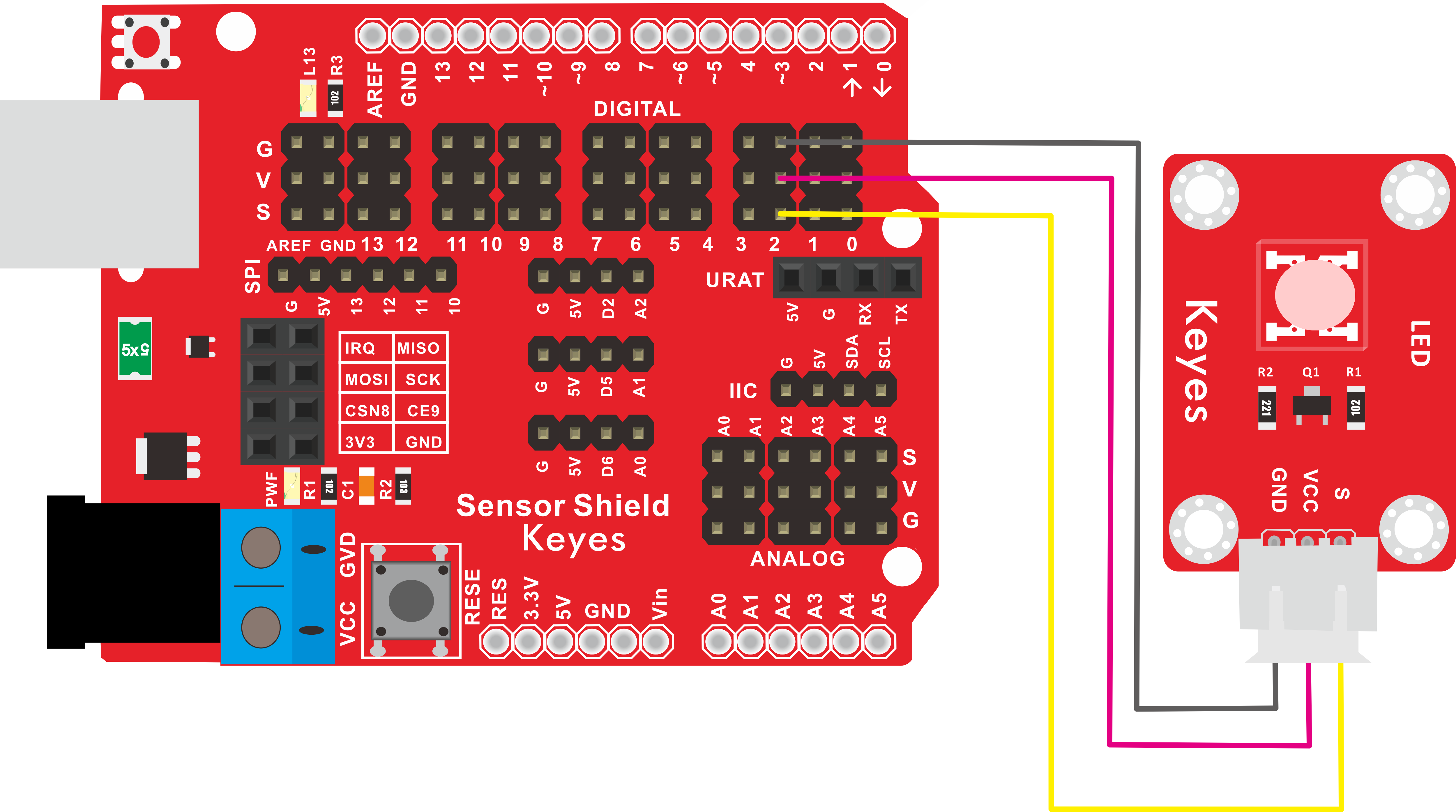

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 或 3.3V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的数字引脚（例如 D2）。

7. 示例代码#

以下是一个简单的示例代码，用于控制白色LED的开关：

const int ledPin = 2; // 连接到数字引脚 D2

void setup() {
  pinMode(ledPin, OUTPUT); // 设置LED引脚为输出
}

void loop() {
  digitalWrite(ledPin, HIGH); // 点亮LED
  delay(1000); // 延时 1 秒
  digitalWrite(ledPin, LOW); // 熄灭LED
  delay(1000); // 延时 1 秒
}

代码说明#

digitalWrite()：用于控制LED的开关状态。
HIGH：点亮LED。
LOW：熄灭LED。

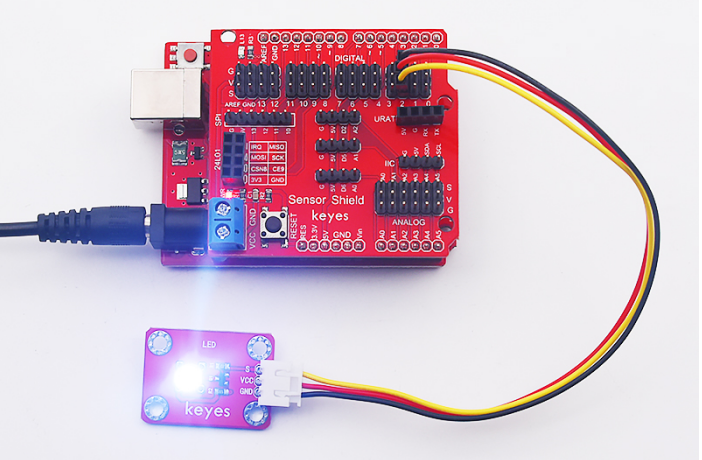

8. 实验现象#

上传程序后，白色LED将每隔1秒闪烁一次，表示模块正常工作。用户可以通过观察LED的闪烁频率来验证模块的功能。

9. 应用示例#

指示灯：用于状态指示或警告灯，常见于家电和电子设备中。
装饰灯：用于各种装饰项目，如节日灯饰和创意灯具。
电子项目：用于DIY电子项目中的视觉反馈，帮助用户了解设备状态。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 3.3V - 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
长时间使用时，注意LED的发热情况，避免过热。
