KE2034 Keyes Brick 红外发射传感器综合指南#

1. 简介#

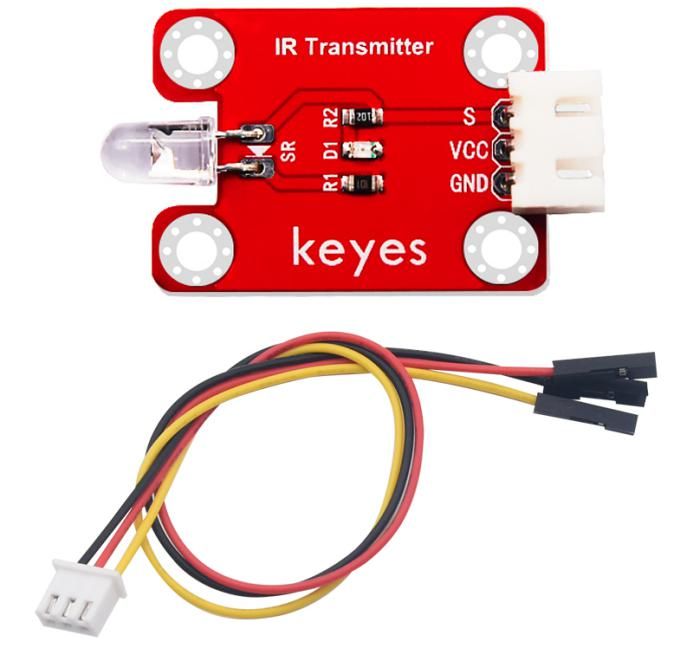

KE2034 Keyes Brick 红外发射传感器是一款用于发射红外光信号的模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。红外发射传感器广泛应用于遥控设备、红外通信和安全监测等领域。

2. 特点#

红外信号发射：能够发射红外光信号，适合用于各种遥控和通信应用。
简单易用：通过简单的电路连接即可使用，便于集成。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 5V
引脚数量：3
尺寸：约 20mm x 20mm
输出类型：无输出，发射红外信号

4. 工作原理#

红外发射传感器通过发射红外光信号来进行通信或控制。当电流通过传感器时，它会发射红外光，用户可以通过接收器接收该信号。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
S：无输出引脚，主要用于发射红外信号。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	连接到 Arduino 的引脚D3

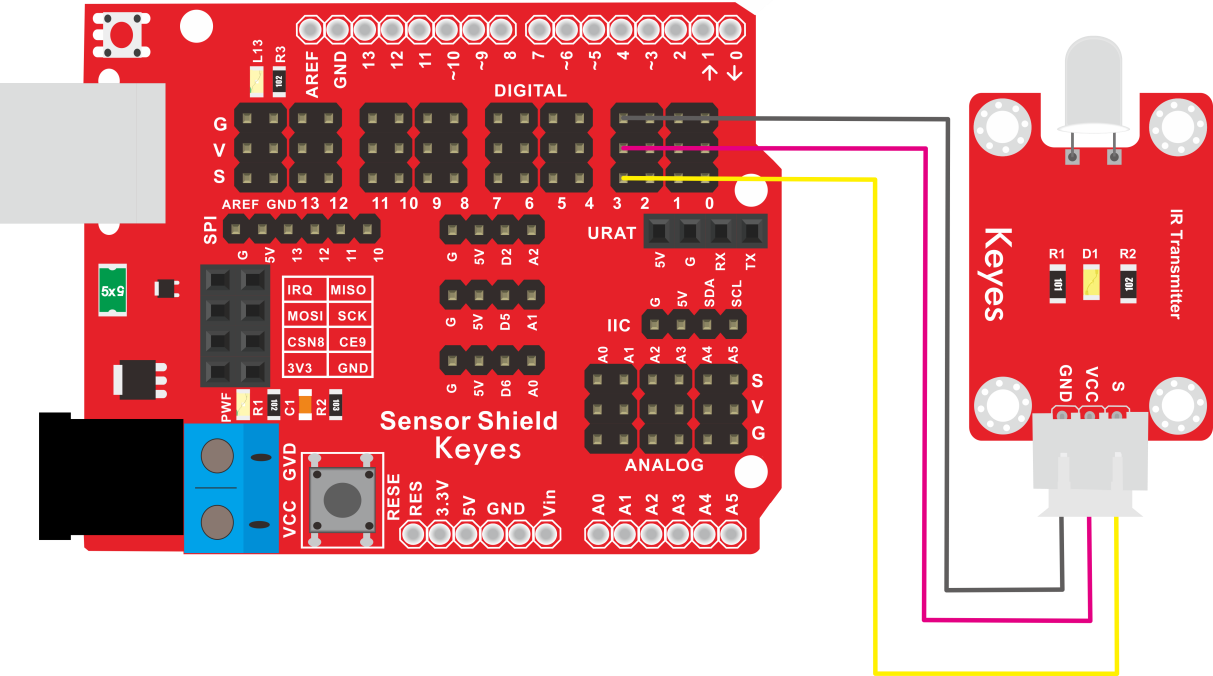

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。

7. 示例代码#

以下是一个简单的示例代码，用于控制红外发射传感器的发射：

const int emitterPin = 3; // 连接到数字引脚 D3

void setup() {
  pinMode(emitterPin, OUTPUT); // 设置发射引脚为输出
}

void loop() {
  digitalWrite(emitterPin, HIGH); // 发射红外信号
  delay(1000); // 持续发射 1 秒
  digitalWrite(emitterPin, LOW); // 停止发射
  delay(1000); // 停止 1 秒
}

代码说明#

digitalWrite()：控制发射引脚的高低电平，从而发射红外信号。

8. 实验现象#

上传程序后，红外发射传感器将周期性发射红外信号，用户可以使用红外接收器检测到该信号，表示模块正常工作。

9. 应用示例#

遥控设备：用于遥控器的红外信号发射。
红外通信：用于设备之间的红外数据传输。
安全监测：用于红外报警系统。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将传感器暴露在极端环境中，以免损坏。
