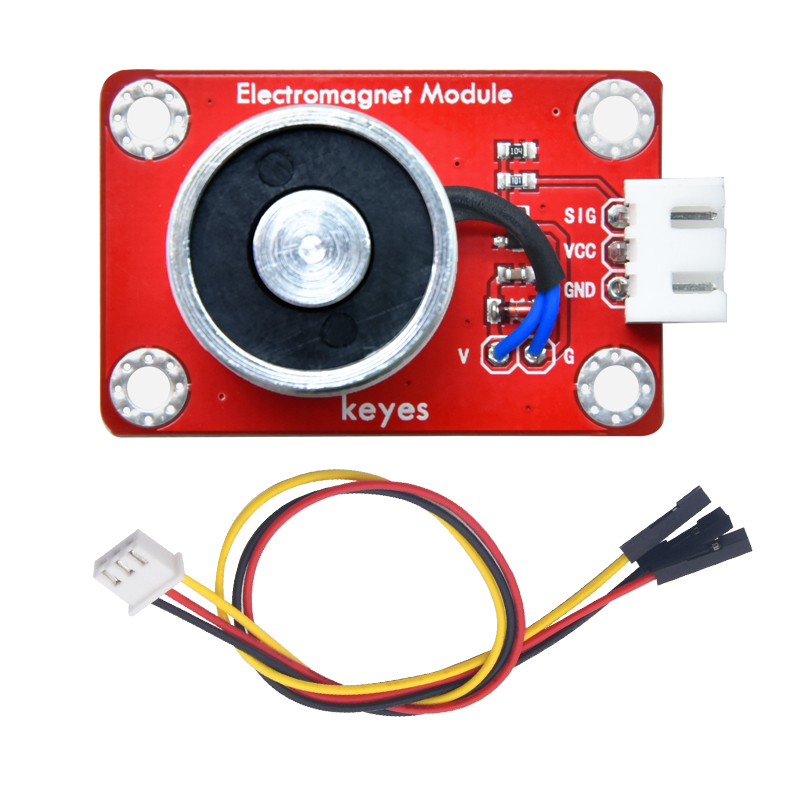

KE2069 Keyes Brick ZYE1-P20/15 电磁铁模块综合指南#

1. 简介#

KE2069是一个基于ZYE1-P20/15电磁铁的模块，专为控制电磁铁的开关而设计。该模块可以通过微控制器控制电磁铁的通电与断电，从而实现吸合或释放的功能。它适用于各种应用，如自动门、机械手臂、智能家居等。

2. 特点#

高效能：电磁铁模块能够快速吸合和释放，适合需要快速响应的应用。
防反插设计：模块配备防反插白色端子，方便连接，避免接线错误。
小巧轻便：模块尺寸小，适合嵌入式应用和DIY项目，便于集成到各种设备中。
简单易用：通过简单的控制信号即可实现电磁铁的开关控制。

3. 规格参数#

工作电压：DC 5V
电流：最大工作电流为1A
吸力：最大吸力约为20N（具体取决于供电电压和负载）

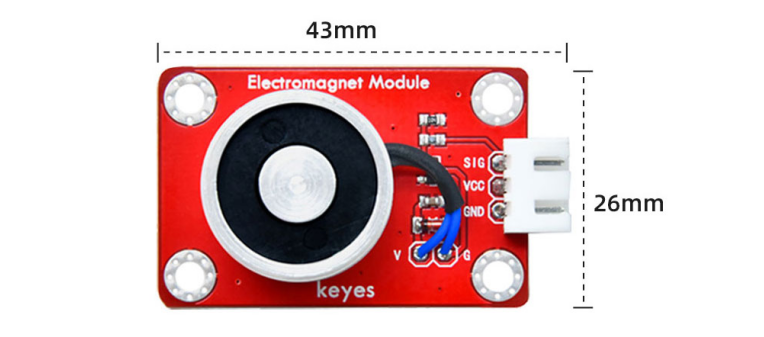

尺寸：约 43mm x 26mm
重量：约 15g

4. 工作原理#

KE2069模块通过电磁铁的电流控制其吸合和释放。当电流通过电磁铁时，电磁铁产生磁场，吸引金属物体；当电流断开时，电磁铁释放物体。模块内部集成了驱动电路，可以通过微控制器的数字输出引脚控制电磁铁的通电与断电。

工作流程：#

通电：微控制器输出高电平信号，驱动电磁铁通电。
吸合：电磁铁产生磁场，吸引金属物体。
断电：微控制器输出低电平信号，切断电磁铁电源。
释放：电磁铁失去磁场，释放金属物体。

5. 接口#

序号	名称	说明
1	VCC	电源输入（DC 5V）
2	GND	地线
3	SIG	控制信号输入（高电平通电，低电平断电）

6. 连接图#

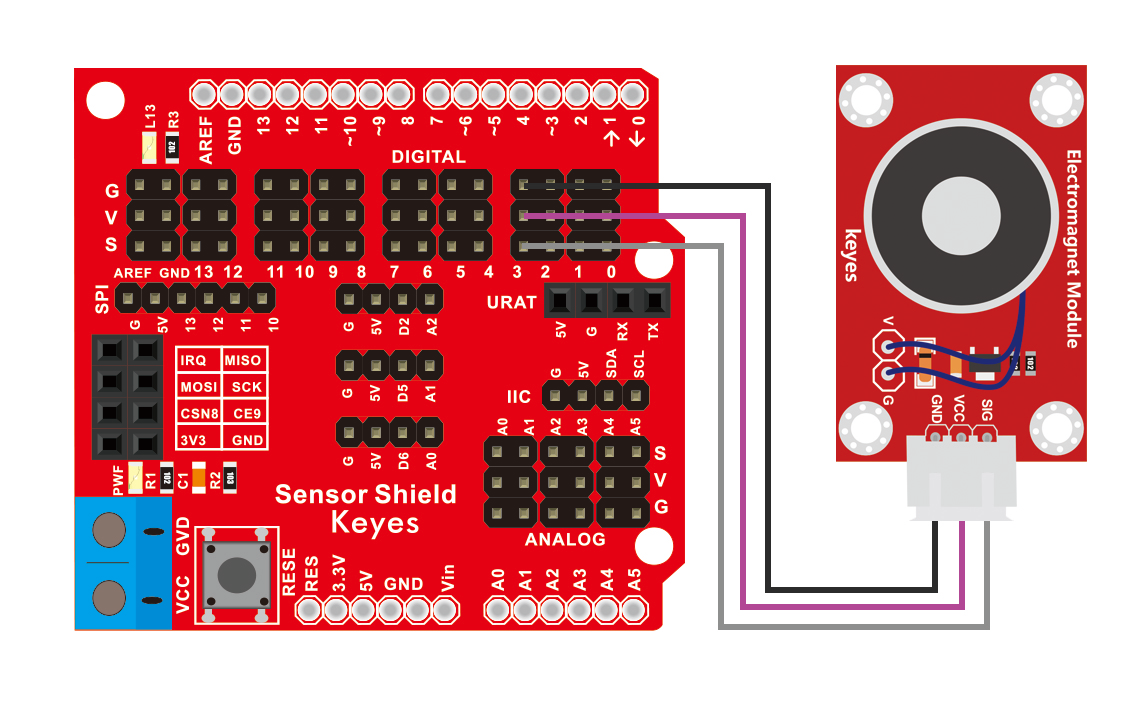

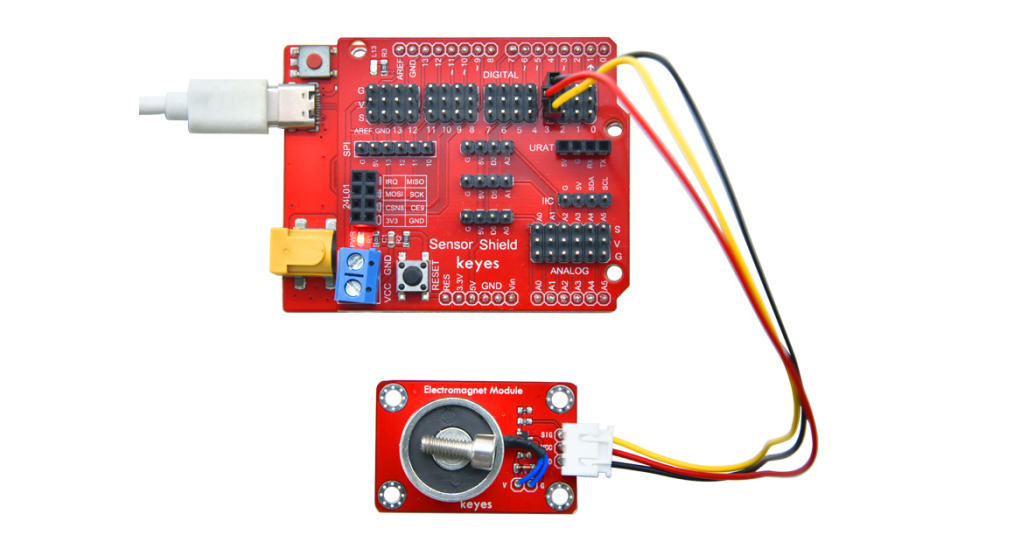

连接示例#

将模块的 VCC 引脚连接到 5V 电源。
将模块的 GND 引脚连接到地。
将微控制器的数字输出引脚连接到模块的 IN 引脚。

（此处可插入连接图，展示如何将模块连接到电源和微控制器）

7. 示例代码#

以下是使用Arduino控制电磁铁的示例代码：

#define electromagnetPin 9 // 定义电磁铁控制引脚

void setup() {
  pinMode(electromagnetPin, OUTPUT); // 设置引脚为输出模式
}

void loop() {
  digitalWrite(electromagnetPin, HIGH); // 通电，电磁铁吸合
  delay(1000); // 吸合1秒
  digitalWrite(electromagnetPin, LOW); // 断电，电磁铁释放
  delay(1000); // 释放1秒
}

8. 实验现象#

在成功连接模块并上传代码后，用户可以观察到电磁铁的吸合和释放现象。当电磁铁通电时，它会吸引金属物体；当电源断开时，金属物体会被释放。用户可以通过调整延迟时间，观察电磁铁在不同时间间隔内的工作状态。

实验步骤：#

连接模块并上传代码。
将电磁铁靠近金属物体。
观察电磁铁的吸合和释放过程。

9. 注意事项#

电源要求：确保模块连接的电源电压为5V，以避免损坏模块。
电流限制：最大工作电流为1A，确保电源能够提供足够的电流。
散热：在长时间工作时，注意电磁铁的温度，避免过热。
连接方式：确保电源和控制信号连接正确，避免短路。
