KE2060 Keyes Brick Voltage Sensor电压检测传感器综合指南#

1. 介绍#

KE2060 Keyes Brick Voltage Sensor电压检测传感器是用于检测直流电压的模块，能够测量范围从0V到25V的电压。通过采用分压电路设计，将高电压降至适合Arduino等单片机ADC输入的范围。此传感器广泛应用于电源监测、可再生能源系统、电池管理及其他需要实时电压监控的项目。

2. 特点#

大测量范围：能够检测0V到25V的直流电压，满足多种应用场景。
高精度：实现高达±1%的检测精度。
简单的接线：通过3pin接口与Arduino等设备快速连接。
集成简洁：小巧的设计便于嵌入各类电子项目。

3. 规格参数#

工作电压：DC 5V
测量范围：0V - 25V（通过分压电路）
接口：间距为2.54mm 3pin防反插接口
分压比例：通过电阻分压，将高电压降低至适合ADC输入的范围
精度：±1%
尺寸：21mm x 18mm x 10mm
重量：3.5g

4. 工作原理#

电压传感器使用分压器电路将待测电压降低，以确保其输出在模拟输入的安全范围内。通过测量分压后的电压，主控单片机能够计算输入的原始电压值并进行后续处理。这种设计允许微控制器安全地处理较高的输入电压，而无需担心损坏自身的ADC输入。

5. 接口#

VCC：连接到板的电源引脚，通常为5V。
GND：连接到地线引脚。
S：模拟输出引脚，将变换后的电压输出，连接至Arduino的模拟引脚（如A3）。

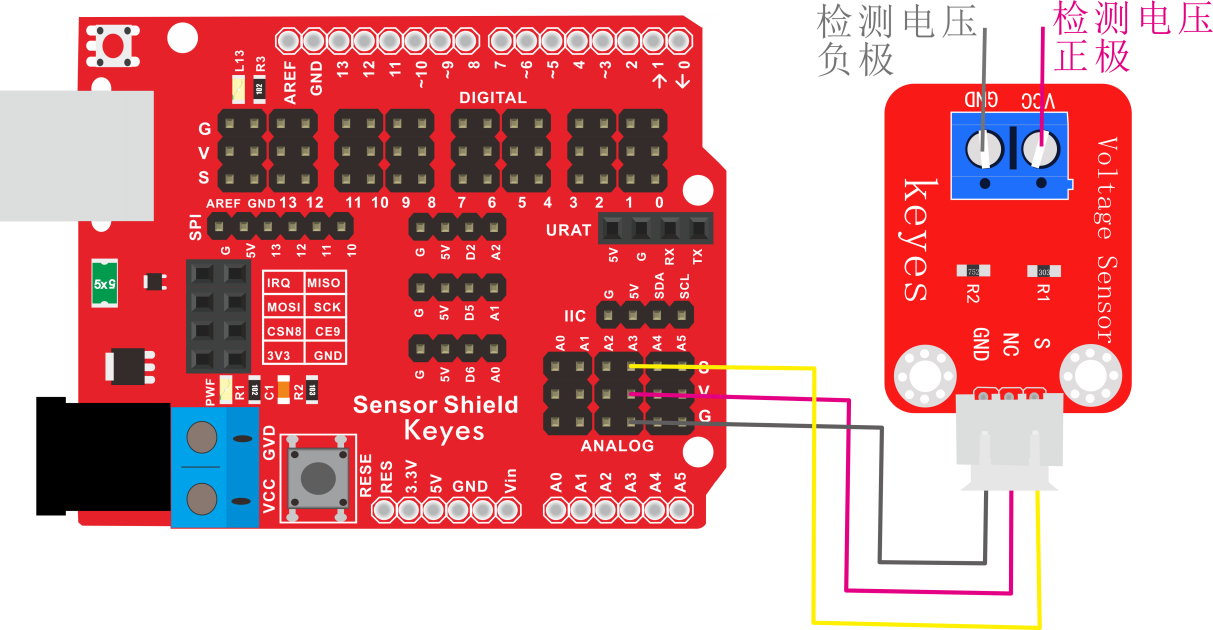

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的S引脚连接到 Arduino 的模拟引脚（如 A3）。

7. 示例代码#

以下是用于测试电压传感器的示例代码，实时获取和打印电压值：

const int voltagePin = A3; // 连接到模拟输入引脚

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(voltagePin); // 读取模拟值
  // 将传感器值转换为电压值，考虑到分压电阻比，例如此处比例为5/25
  float voltage = sensorValue * (5.0 / 1023.0) * (25.0 / 5.0);
  Serial.print("Voltage: ");
  Serial.print(voltage);
  Serial.println(" V");
  delay(1000); // 每秒读取一次
}

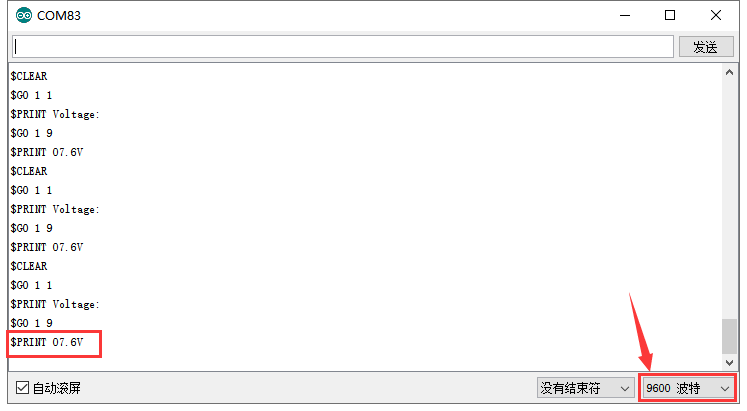

8. 实验现象#

上传程序后，串口监视器将每秒输出一次检测到的电压值。用户可以通过给传感器连接不同的电源电压，观察串口输出的电压值变化，以验证传感器的准确性和可靠性。

9. 注意事项#

使用时请确保模块连接正确，以免发生短路。
请遵循最大输入电压限制（0V至25V），超出该范围可能导致传感器损坏。
保证电源电压保持在稳定范围内（5V），以确保传感器正常工作。
分压器部分应避免短路，确保使用正确阻值的电阻器。
