KE2032 Keyes Brick 电容触摸传感器综合指南#

1. 简介#

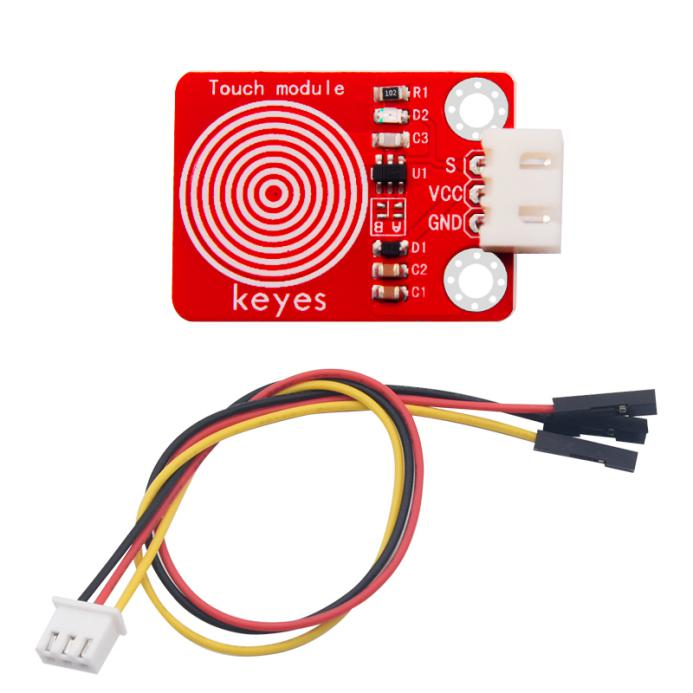

KE2032 Keyes Brick 电容触摸传感器是一款用于检测触摸状态的模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。电容触摸传感器广泛应用于各种电子设备的用户输入和控制。

2. 特点#

触摸检测：能够检测触摸的状态，适合用于各种控制应用。
数字输出：通过数字信号输出触摸状态，便于读取和处理。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 3.3V - 5V
引脚数量：3
尺寸：约 20mm x 20mm
输出类型：数字输出

4. 工作原理#

电容触摸传感器通过检测电容的变化来输出数字信号。当传感器表面被触摸时，传感器会改变输出状态，用户可以根据该信号进行相应的处理。

5. 接口#

VCC：连接到电源正极（3.3V - 5V）。
GND：连接到电源负极（GND）。
S：连接到数字引脚，用于输出触摸状态。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	连接到 Arduino 的数字引脚（如 D3）

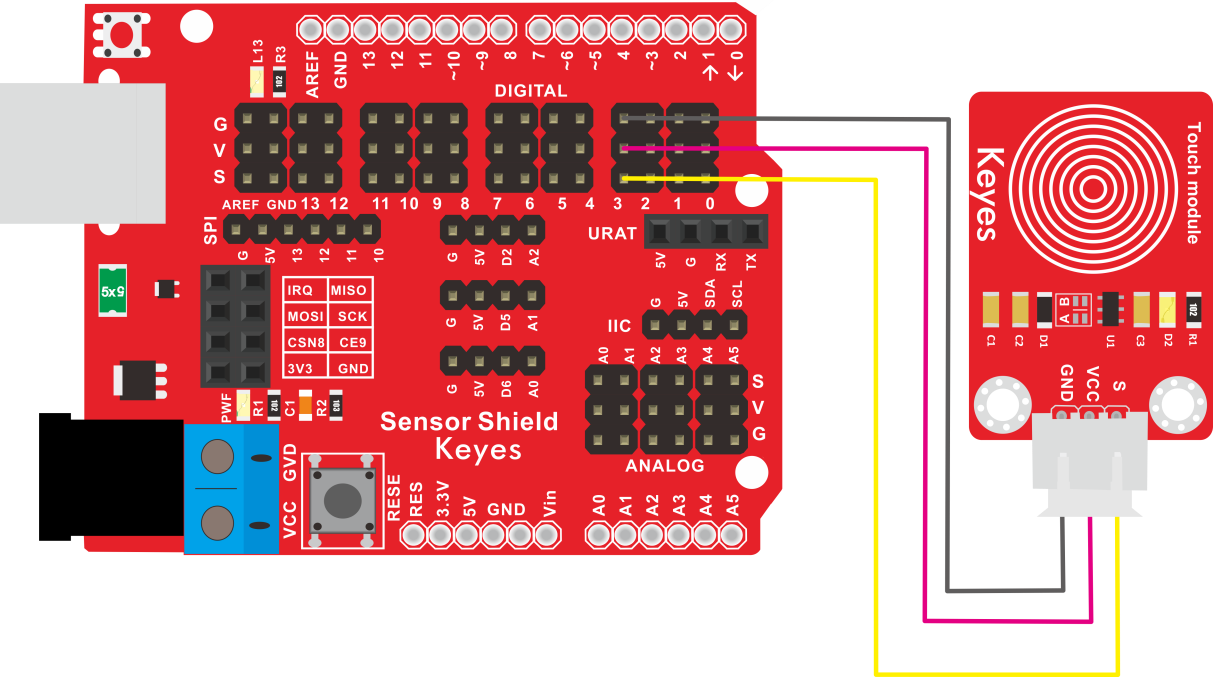

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的数字引脚（如 D3）。

7. 示例代码#

以下是一个简单的示例代码，用于读取电容触摸传感器的输出：

const int touchPin = 3; // 连接到数字引脚 D3
const int ledPin = 13;  // 连接到内置LED引脚

void setup() {
  pinMode(touchPin, INPUT); // 设置触摸引脚为输入
  pinMode(ledPin, OUTPUT);   // 设置LED引脚为输出
  Serial.begin(9600); // 初始化串口
}

void loop() {
  int touchState = digitalRead(touchPin); // 读取触摸状态
  Serial.println(touchState); // 输出触摸状态

  // 根据触摸状态控制LED
  if (touchState == HIGH) { // 被触摸
    digitalWrite(ledPin, HIGH); // 点亮LED
  } else {
    digitalWrite(ledPin, LOW); // 熄灭LED
  }
  delay(100); // 延时 100 毫秒
}

代码说明#

digitalRead()：读取数字引脚的值。
digitalWrite()：根据触摸状态控制LED的开关状态。

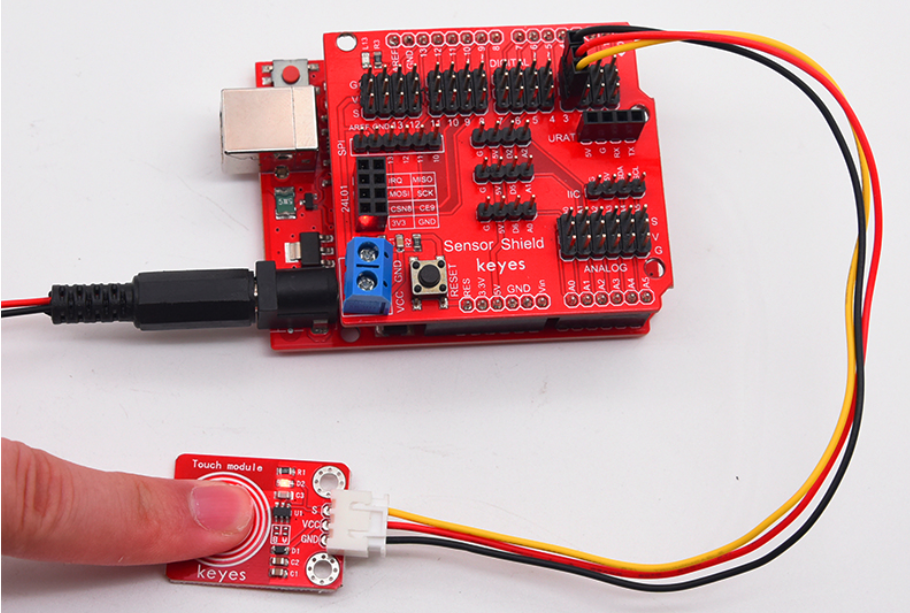

8. 实验现象#

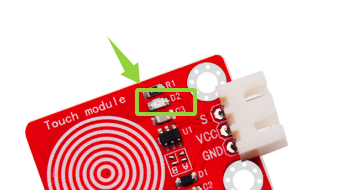

上传程序后，电容触摸传感器将实时输出触摸状态，内置LED会根据触摸的按下和释放进行闪烁，表示模块正常工作。

9. 应用示例#

用户输入：用于各种电子设备的用户输入。
控制系统：用于控制电路的开关状态。
DIY项目：用于各种创意项目的输入控制。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 3.3V - 5V 范围内，避免过载。
避免将传感器暴露在极端环境中，以免损坏。
