KE2056 Keyes Brick 红绿灯模块综合指南#

1. 概述#

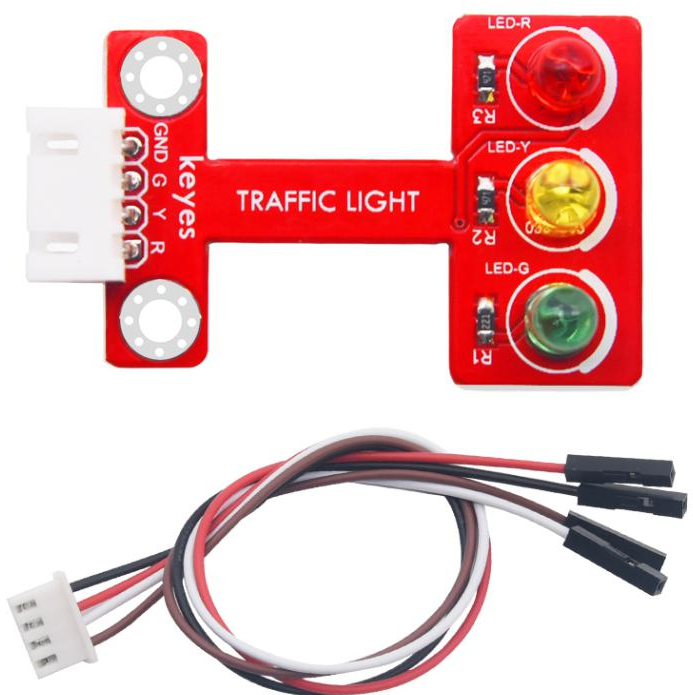

KE2056 Keyes Brick 红绿灯模块是一款用于模拟交通信号灯的模块，广泛应用于智能交通系统、机器人导航和教育项目中。该模块包含红色、绿色和黄色LED灯，能够通过控制信号实现不同的灯光组合，模拟真实的交通信号灯工作状态。模块上自带焊盘孔设计，方便用户进行焊接和连接，确保连接的可靠性和安全性。

该模块可以通过单片机控制LED灯的状态，用户可以根据需要进行编程和控制。模块兼容各种单片机控制板，如Arduino系列单片机，使用时可以方便地与其他设备连接。

2. 规格参数#

工作电压：DC 5V
接口：间距为2.54mm 3pin防反插接口
LED数量：3个（红、黄、绿）
尺寸：34mm x 22mm x 9mm
重量：3.5g

3. 特点#

多种灯光组合：能够模拟红绿灯的不同状态，适合各种应用。
简单易用：通过单片机控制，便于编程和调试。
焊盘孔设计：方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

4. 工作原理#

红绿灯模块通过控制LED灯的开关状态来模拟交通信号灯的工作。当输入信号为高电平时，模块将点亮相应的LED灯，模拟交通信号灯的变化。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
R：红灯控制引脚。
Y：黄灯控制引脚。
G：绿灯控制引脚。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
R	红灯控制引脚
Y	黄灯控制引脚
G	绿灯控制引脚

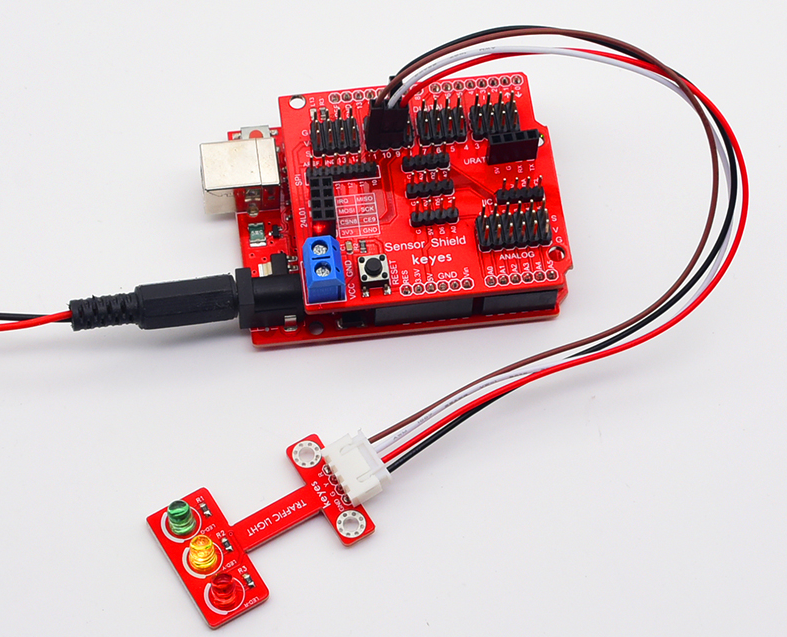

6. 连接图#

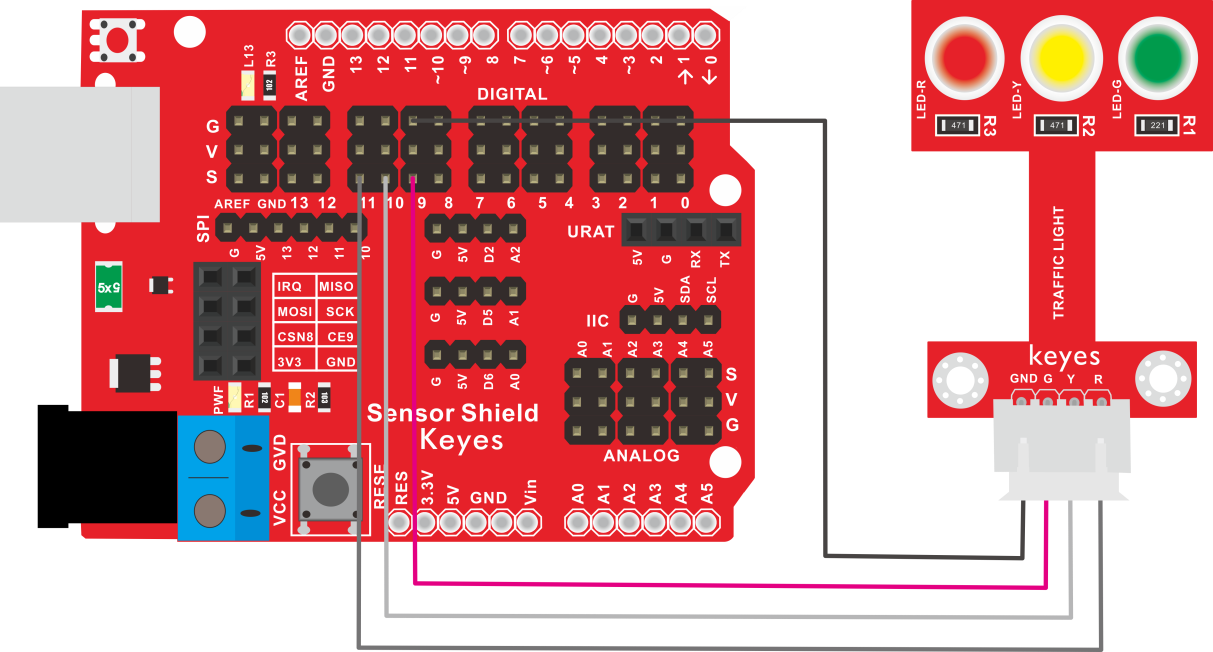

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 R 引脚连接到 Arduino 的数字引脚（例如 D11）。
将模块的 Y 引脚连接到 Arduino 的数字引脚（例如 D10）。
将模块的 G 引脚连接到 Arduino 的数字引脚（例如 D9）。

7. 示例代码#

以下是一个简单的示例代码，用于控制红绿灯模块的状态：

const int redPin = 11; // 红灯引脚
const int yellowPin = 10; // 黄灯引脚
const int greenPin = 9; // 绿灯引脚

void setup() {
  pinMode(redPin, OUTPUT); // 设置红灯引脚为输出
  pinMode(yellowPin, OUTPUT); // 设置黄灯引脚为输出
  pinMode(greenPin, OUTPUT); // 设置绿灯引脚为输出
}

void loop() {
  digitalWrite(redPin, HIGH); // 点亮红灯
  delay(3000); // 红灯亮3秒
  digitalWrite(redPin, LOW); // 熄灭红灯

  digitalWrite(greenPin, HIGH); // 点亮绿灯
  delay(3000); // 绿灯亮3秒
  digitalWrite(greenPin, LOW); // 熄灭绿灯

  digitalWrite(yellowPin, HIGH); // 点亮黄灯
  delay(1000); // 黄灯亮1秒
  digitalWrite(yellowPin, LOW); // 熄灭黄灯
}

代码说明#

pinMode()：设置引脚模式为输出。
digitalWrite()：控制LED灯的开关状态。
delay()：设置延时，控制灯光的亮灭时间。

8. 实验现象#

上传程序后，红绿灯模块将按照设定的时间顺序依次点亮红灯、绿灯和黄灯，模拟交通信号灯的工作状态。

9. 应用示例#

智能交通系统：用于模拟交通信号灯的控制。
机器人导航：用于指示机器人行驶状态。
教育项目：用于教学演示交通信号灯的工作原理。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
