KE2018 Keyes Brick 7彩自动闪烁模块综合指南#
1. 简介#

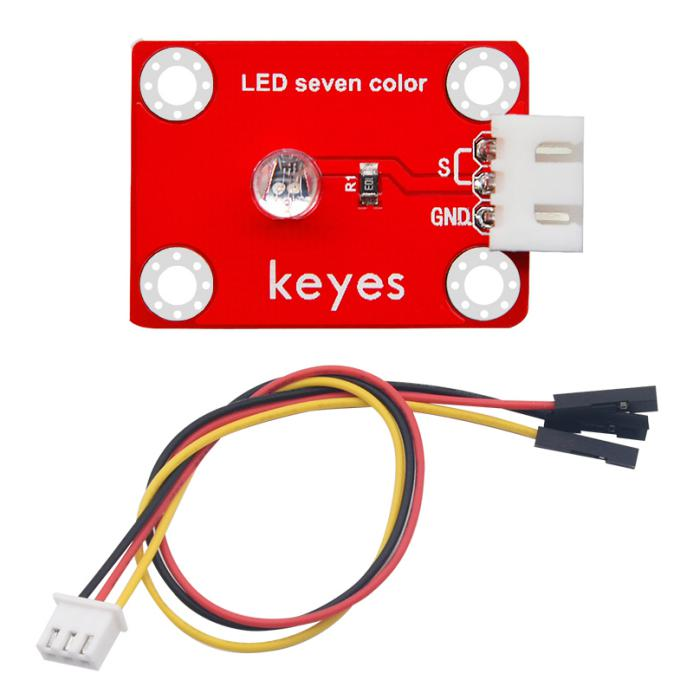

KE2018 Keyes Brick 7彩自动闪烁模块是一款能够自动切换多种颜色的LED模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。此模块广泛应用于装饰照明、指示灯、创意项目以及各种电子艺术作品中。
2. 特点#
七彩闪烁：模块内置控制电路，能够自动切换红、绿、蓝、黄、青、洋红和白色等多种颜色，提供丰富的视觉效果，适合用于节日装饰和创意展示。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性和安全性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发，用户可以根据需要进行定制。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成，用户可以轻松实现多种功能。
3. 规格参数#
工作电压：DC 5V
引脚数量：3
尺寸：34mm x 22mm
LED类型：多彩LED
最大电流：20mA（每个颜色通道）
闪烁频率：约 1Hz（可根据设计调整）
4. 工作原理#
7彩自动闪烁模块通过内置的控制电路自动切换不同颜色的LED灯光。模块内部集成了PWM（脉宽调制）控制技术，能够根据设定的时间间隔自动改变LED的颜色。用户只需将模块连接到电源，模块将自动开始闪烁，提供多种颜色的视觉效果。
5. 接口#
GND：连接到电源负极（GND）。
S：连接到数字引脚，用于输出闪烁信号。
引脚定义#
引脚名称 |
功能描述 |
|---|---|
GND |
连接到 Arduino 的 GND 引脚 |
S |
连接到 Arduino 的数字引脚（如 D5） |

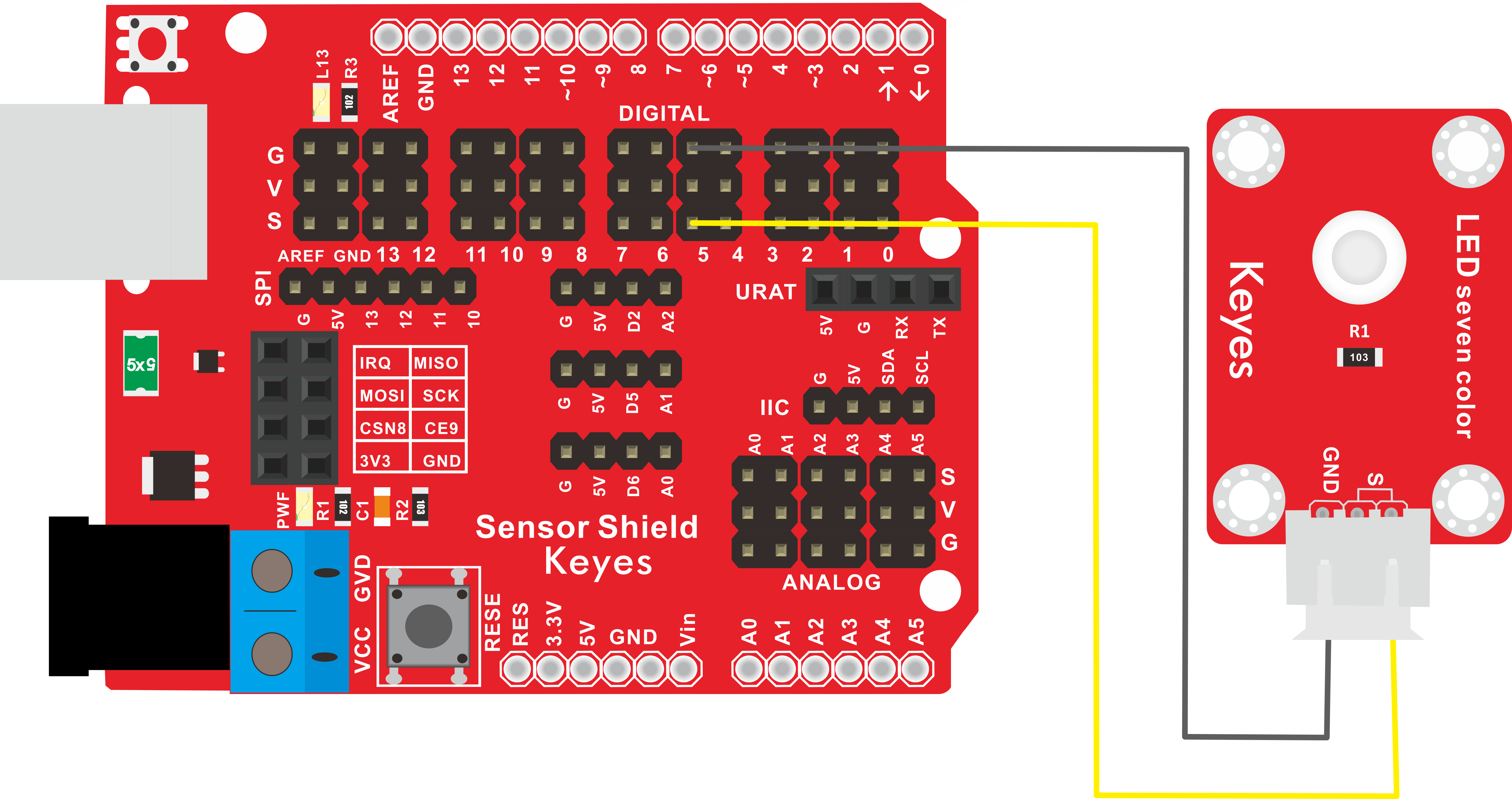

6. 连接图#
连接示例#
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 OUT 引脚连接到 Arduino 的数字引脚（如 D5）。
7. 示例代码#
以下是一个简单的示例代码，用于控制7彩自动闪烁模块的工作：
const int ledPin = 5; // 连接到数字引脚D5
void setup() {
pinMode(ledPin, OUTPUT); // 设置引脚为输出
}
void loop() {
// 模块自动闪烁，无需额外编程
// 只需连接电源，模块将自动开始闪烁
}
代码说明#
pinMode()：设置引脚模式为输出。
loop()：由于模块内置控制电路，用户无需在代码中添加额外的控制逻辑，模块将自动切换颜色。

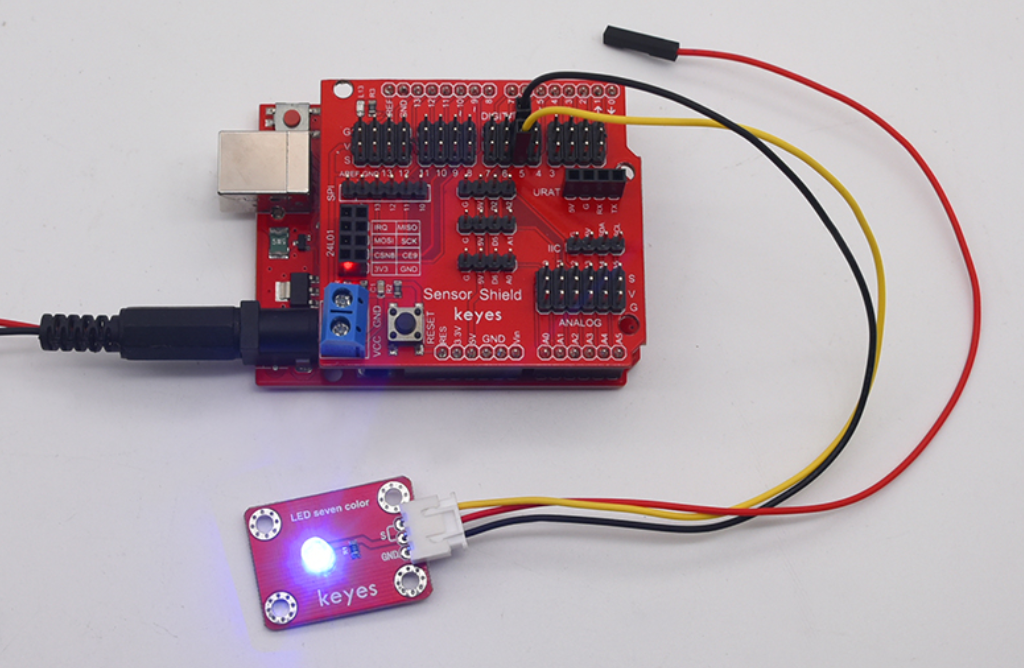

8. 实验现象#
上传程序后，7彩自动闪烁模块将自动切换多种颜色，提供丰富的视觉效果，表示模块正常工作。用户可以观察到LED灯光在不同颜色之间平滑过渡，适合用于装饰和展示。
9. 应用示例#
节日装饰：在节日庆典中使用，营造热烈的氛围。
创意项目：结合其他传感器和模块，制作互动艺术装置。
指示灯：用于设备状态指示，提供视觉反馈。
10. 注意事项#
确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
模块内置控制电路，用户无需额外编程即可实现自动闪烁效果。
在高温或潮湿环境中使用时，请确保模块的防护措施。
