KE2033 Keyes Brick 红外接收传感器综合指南#

1. 简介#

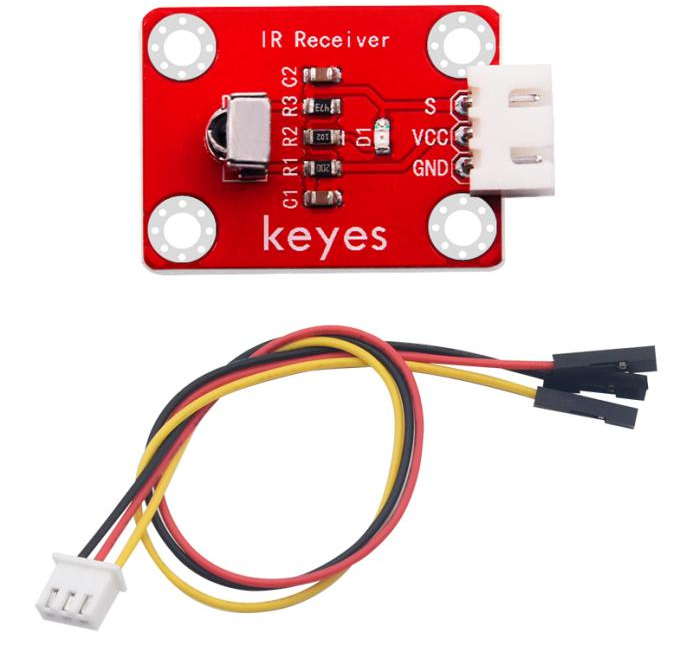

KE2033 Keyes Brick 红外接收传感器是一款用于接收红外信号的模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。红外接收传感器广泛应用于遥控设备、智能家居和安全监测等领域。

2. 特点#

红外信号接收：能够接收红外遥控信号，适合用于各种遥控应用。
数字输出：通过数字信号输出接收到的红外信号，便于读取和处理。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 5V
引脚数量：3
尺寸：约 20mm x 20mm
输出类型：数字输出

4. 工作原理#

红外接收传感器通过接收红外光信号来输出数字信号。当传感器接收到红外信号时，会改变输出状态，用户可以根据该信号进行相应的处理。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
S：连接到数字引脚，用于输出接收到的信号。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	连接到 Arduino 的数字引脚（如 D3）

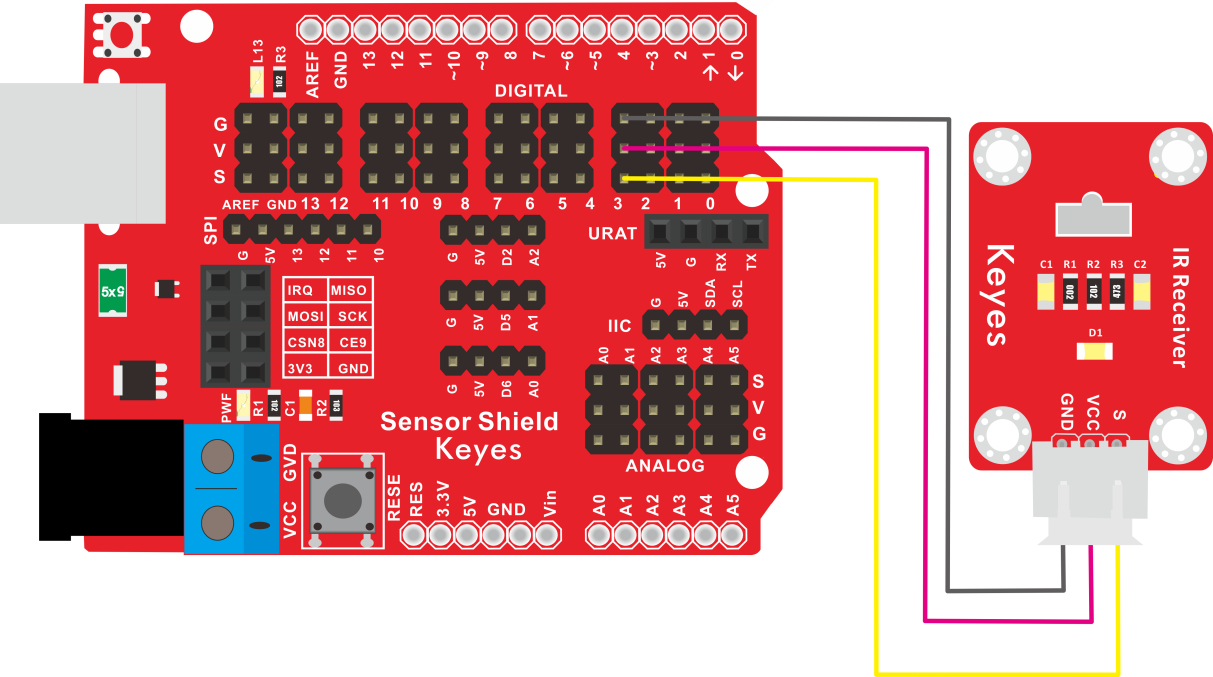

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的数字引脚（如 D3）。

7. 示例代码#

安装库#

下载库文件：IRremote

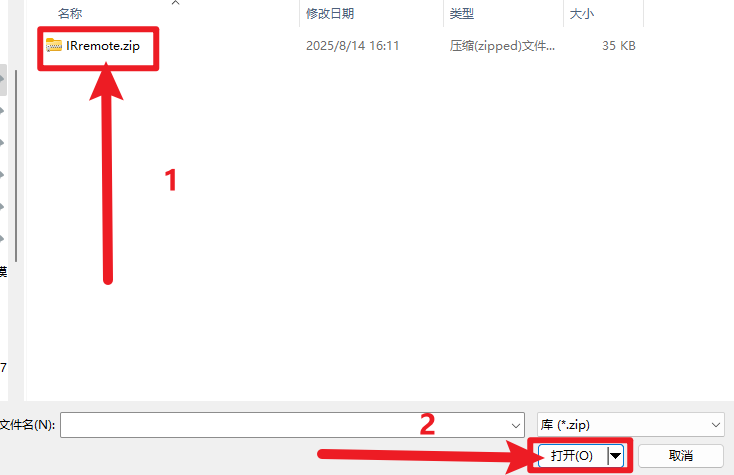

打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。
找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功出现的界面。

以下是一个简单的示例代码，用于读取红外接收传感器的输出：

#include <IRremote.h>

const int receiverPin = 3; // 连接到数字引脚 D3
IRrecv irrecv(receiverPin);
decode_results results;

void setup() {
  Serial.begin(9600); // 初始化串口
  irrecv.enableIRIn(); // 启用红外接收
}

void loop() {
  if (irrecv.decode(&results)) {
    Serial.print("接收到的红外信号：");
    Serial.println(results.value, HEX); // 输出接收到的红外信号
    irrecv.resume(); // 接收下一个信号
  }
}

代码说明#

IRremote库：用于处理红外信号的接收。
decode()：检测是否接收到红外信号。
results.value：获取接收到的红外信号值。

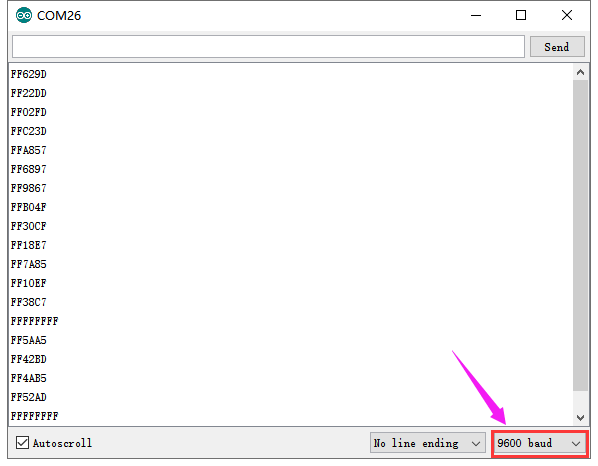

8. 实验现象#

上传程序后，红外接收传感器将实时输出接收到的红外信号，用户可以在串口监视器中看到接收到的信号值，表示模块正常工作。

9. 应用示例#

遥控设备：用于接收遥控器发出的信号。
智能家居：用于智能家居设备的遥控控制。
安全监测：用于安全设备的红外信号监测。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将传感器暴露在极端环境中，以免损坏。
