KE2057 Keyes Brick I2C四位数码管模块综合指南#

1. 概述#

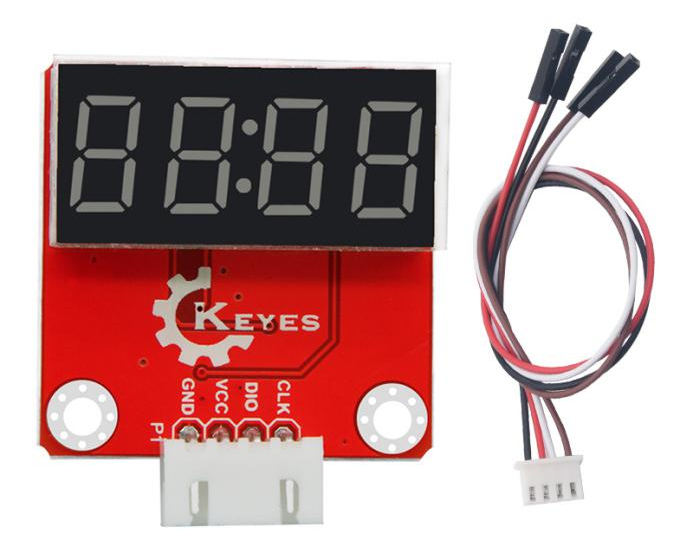

KE2057 Keyes Brick I2C四位数码管模块主要由一个0.36英寸红色共阳4位数码管组成，其驱动芯片为TM1637。使用该模块时，仅需通过2根信号线即可控制4位数码管，从而大大节约了单片机的IO口资源。为了方便接线，模块还配备了一根200mm长的4pin线，一端为白色防反插接口（与模块上的防反插白色端子匹配），另一端为4pin杜邦线母头接口。

该模块兼容各种单片机控制板，如Arduino系列单片机。使用时，可以在单片机上堆叠一个传感器扩展板，通过自带导线连接模块和扩展板，简单方便。同时，模块自带2个直径为3mm的定位孔，方便将模块固定在其他设备上。

2. 规格参数#

导线长度：200mm
工作电压：DC 5V
接口：间距为2.54mm 4pin防反插接口
定位孔大小：直径为3mm
数码管显示颜色：红色
尺寸：51mm x 34mm x 11mm
重量：13.6g

3. 连接图#

连接示例#

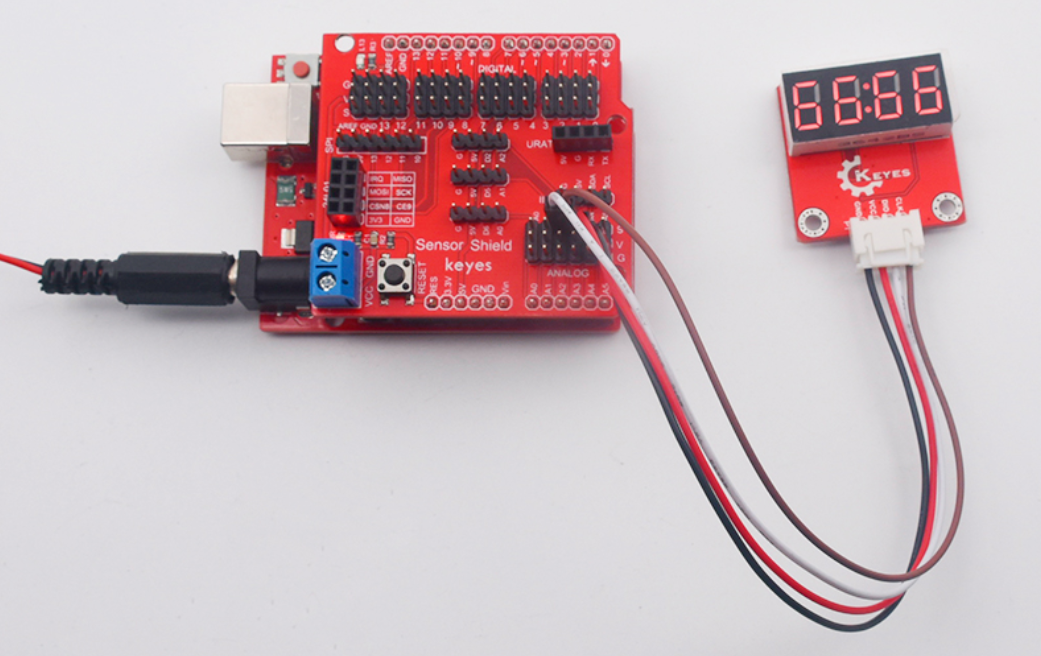

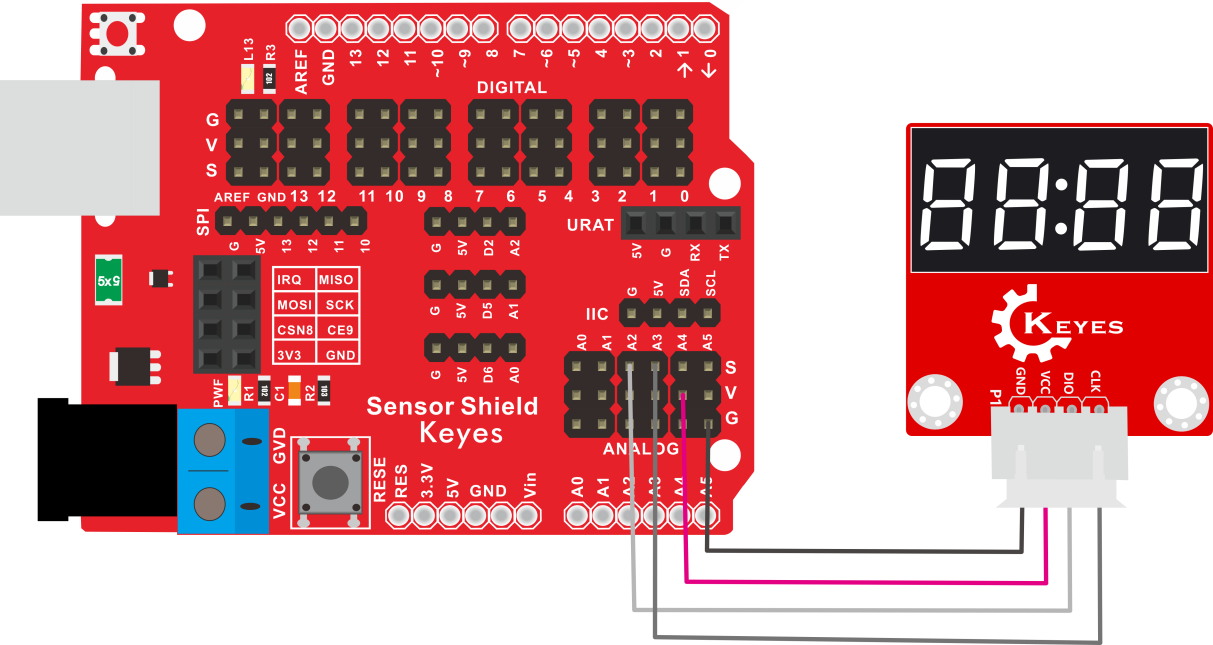

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 CLK 引脚连接到 Arduino 的数字引脚（例如 A3）。
将模块的 DIO 引脚连接到 Arduino 的数字引脚（例如 A2）。

4. 测试代码#

安装库#

下载库文件：TM1637
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

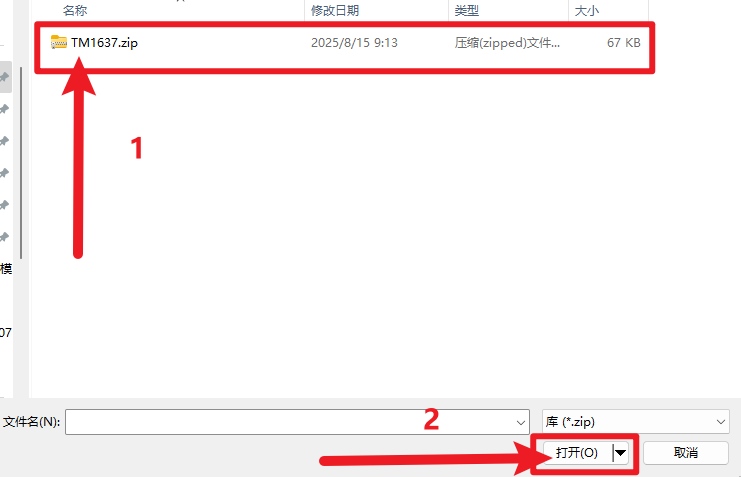

找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功出现的界面。

以下是用于测试4位数码管的示例代码：

#include "TM1637.h"

#define CLK A3 // 定义时钟引脚
#define DIO A2 // 定义数据引脚

TM1637 tm1637(CLK, DIO); // 创建TM1637对象

void setup() {
  tm1637.init(); // 初始化数码管
  tm1637.set(BRIGHT_TYPICAL); // 设置亮度
}

void loop() {
  int8_t NumTab[] = {0, 1, 2, 3, 4, 5, 6, 7, 8, 9}; // 数码管显示的数字
  int8_t ListDisp[4];
  unsigned char i = 0;
  unsigned char count = 0;
  delay(150);

  while (1) {
    i = count;
    count++;
    if (count == sizeof(NumTab)) count = 0; // 循环计数

    for (unsigned char BitSelect = 0; BitSelect < 4; BitSelect++) {
      ListDisp[BitSelect] = NumTab[i]; // 指定显示的数字
      i++;
      if (i == sizeof(NumTab)) i = 0;
    }

    // 显示数字
    tm1637.display(0, ListDisp[0]);
    tm1637.display(1, ListDisp[1]);
    tm1637.display(2, ListDisp[2]);
    tm1637.display(3, ListDisp[3]);
    tm1637.point(POINT_ON); // 点亮小数点
    delay(100); // 延时
  }
}

代码说明#

#include “TM1637.h”：包含TM1637库。
tm1637.init()：初始化数码管。
tm1637.set(BRIGHT_TYPICAL)：设置数码管亮度。
tm1637.display()：显示对应位置的数字。
tm1637.point(POINT_ON)：点亮小数点。

5. 测试结果#

烧录好测试代码后，按照接线图连接好线，模块上电后，4位数码管将循环显示数字0到9，时钟点常亮。每次显示相同的4个数字，用户可以根据需要修改代码以改变显示效果。
