KE2027 Keyes Brick 避障传感器综合指南#

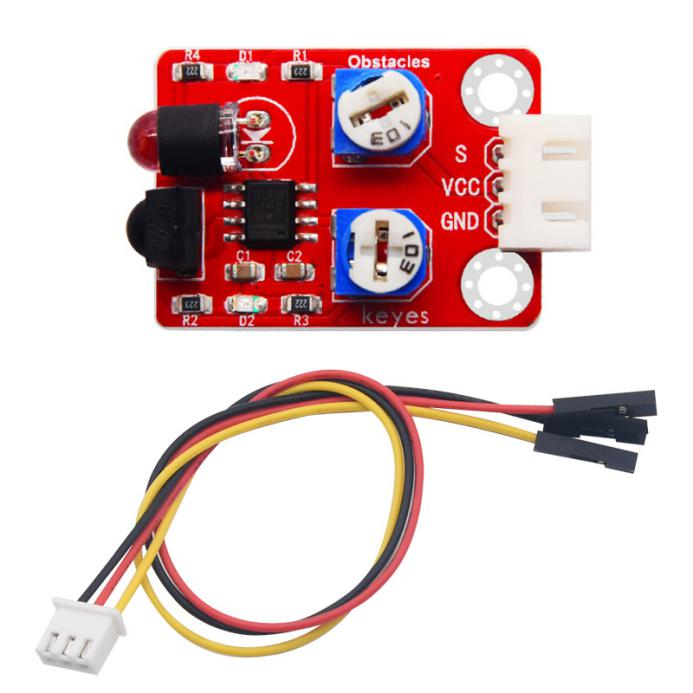

1. 简介#

KE2027 Keyes Brick 避障传感器是一款用于检测障碍物的模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。避障传感器广泛应用于机器人、自动驾驶和智能设备等领域。

2. 特点#

障碍物检测：能够检测前方的障碍物，适合用于机器人避障和导航。
数字输出：通过数字信号输出障碍物检测结果，便于读取和处理。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 5V
引脚数量：3
输出类型：数字输出
检测范围：2cm 到 30cm

4. 工作原理#

避障传感器通过发射超声波并接收反射波来检测前方的障碍物。当传感器检测到障碍物时，会通过数字输出引脚发送信号，用户可以根据该信号进行相应的处理。

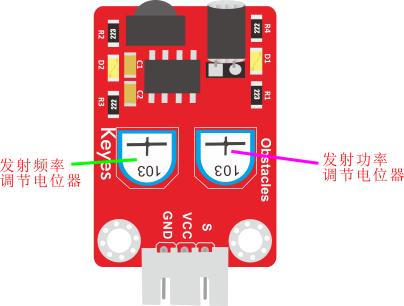

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
S：连接到数字引脚，用于输出检测结果。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	连接到 Arduino 的数字引脚（如 D3）

6. 连接图#

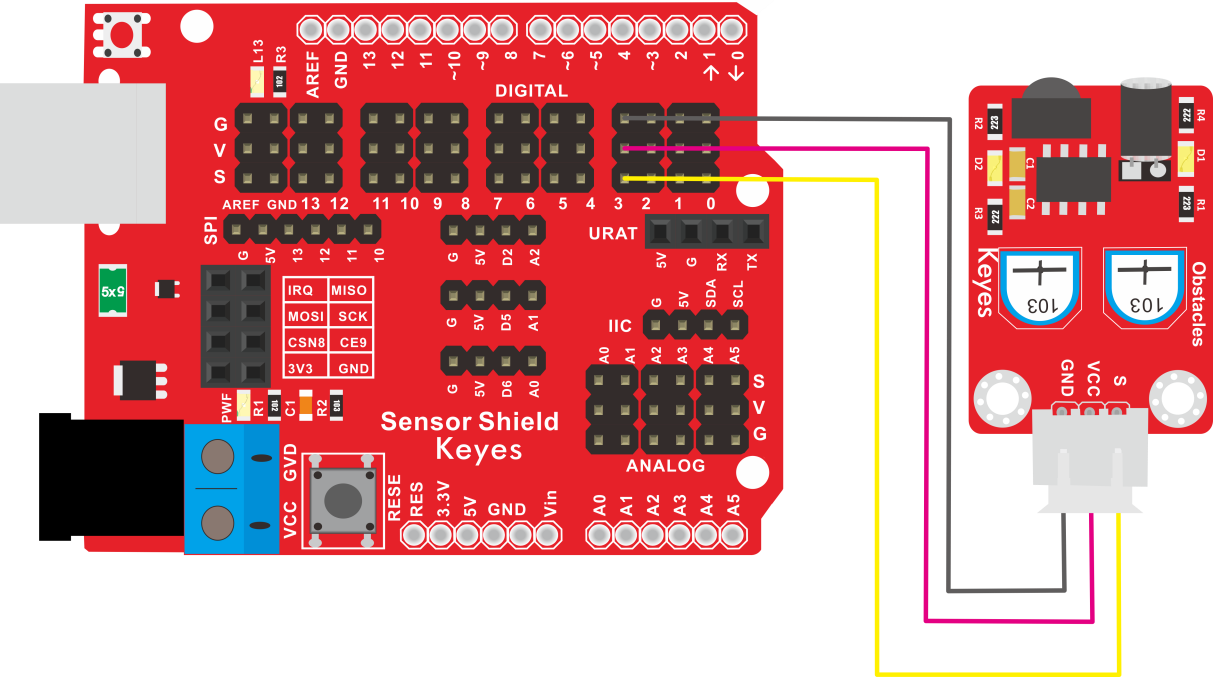

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S引脚连接到 Arduino 的数字引脚（如 D3）。

7. 示例代码#

以下是一个简单的示例代码，用于读取避障传感器的输出：

const int sensorPin = 3; // 连接到数字引脚 D3
const int ledPin = 13;   // 连接到内置LED引脚

void setup() {
  pinMode(sensorPin, INPUT); // 设置传感器引脚为输入
  pinMode(ledPin, OUTPUT);    // 设置LED引脚为输出
  Serial.begin(9600); // 初始化串口
}

void loop() {
  int sensorValue = digitalRead(sensorPin); // 读取传感器值
  Serial.println(sensorValue); // 输出传感器值

  // 根据传感器值控制LED
  if (sensorValue == LOW) { // 检测到障碍物
    digitalWrite(ledPin, HIGH); // 点亮LED
  } else {
    digitalWrite(ledPin, LOW); // 熄灭LED
  }
  delay(100); // 延时 100 毫秒
}

代码说明#

digitalRead()：读取数字引脚的值。
digitalWrite()：根据传感器值控制LED的开关状态。

8. 实验现象#

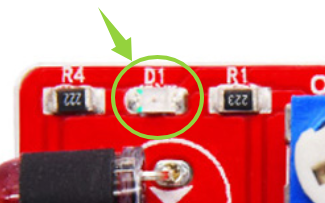

上传程序后，避障传感器将实时输出检测结果，内置LED会根据传感器值的变化进行闪烁，表示模块正常工作。

9. 应用示例#

机器人避障：用于机器人在行驶过程中检测前方障碍物并进行避让。
自动驾驶：用于自动驾驶系统中的障碍物检测。
智能设备：用于智能设备的环境感知和导航。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将传感器暴露在极端环境中，以免损坏。
