KE2068 Keyes Brick TCS34725 颜色传感器综合指南#

1. 简介#

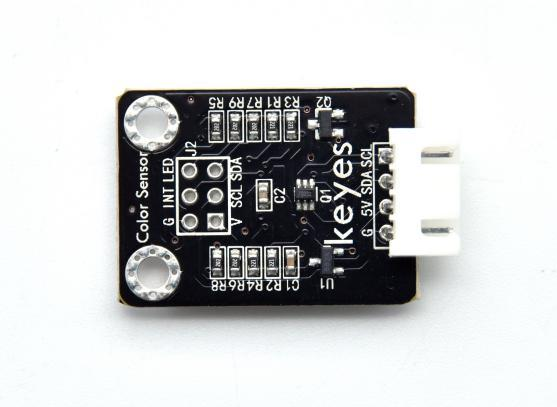

KE2068是一个基于TCS34725芯片的高精度颜色传感器模块,专为颜色识别和测量设计。该模块能够检测环境中的颜色,并输出相应的RGB(红、绿、蓝)值。它适用于各种应用,如颜色识别、光线检测、智能家居、机器人视觉系统等。通过I2C接口与微控制器连接,用户可以轻松获取颜色数据并进行处理。

2. 特点#
高精度测量:采用TCS34725芯片,能够提供准确的颜色测量,适合对颜色敏感的应用。
I2C接口:通过I2C接口与微控制器通信,简化连接和数据传输。
防反插设计:模块配备防反插白色端子,方便连接,避免接线错误。
小巧轻便:模块尺寸小,适合嵌入式应用和DIY项目,便于集成到各种设备中。
内置光传感器:除了颜色测量外,TCS34725还可以测量环境光强度,提供更多数据。
多种增益和集成时间设置:用户可以根据环境光线条件调整增益和集成时间,以优化测量结果。
3. 规格参数#
工作电压:3.3V - 5V
通信接口:I2C(支持标准和快速模式)
测量范围:可测量RGB颜色值和光强度
增益设置:1x, 4x, 16x, 60x
集成时间:50ms, 100ms, 150ms, 200ms, 250ms, 300ms
尺寸:约 20mm x 20mm
重量:约 5g

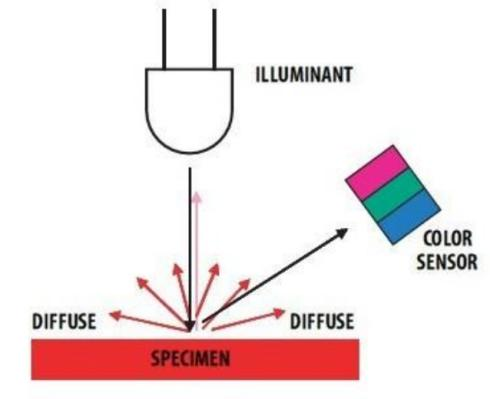

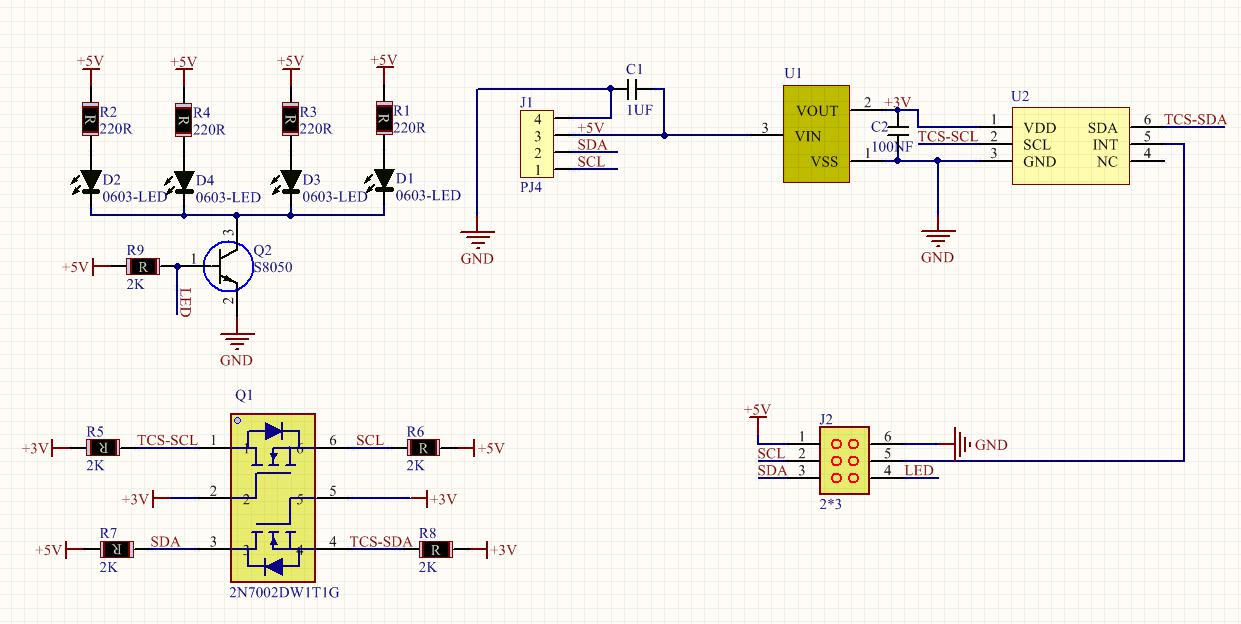

4. 工作原理#
KE2068模块通过TCS34725芯片利用光电传感器检测环境中的颜色。传感器内部包含红、绿、蓝和清晰光传感器,能够同时测量不同波长的光。通过I2C接口,模块将测得的RGB值和光强度传输给微控制器,用户可以根据这些值进行颜色识别和处理。

工作流程:#
光线采集:传感器通过内置的光学滤光片采集环境光线。
信号转换:光线信号被转换为电信号,分别对应红、绿、蓝三种颜色。
数据处理:通过I2C接口将RGB值传输给微控制器,用户可以进行进一步处理和应用。
5. 接口#
序号 |
名称 |
说明 |
|---|---|---|
1 |
VCC |
电源输入(3.3V - 5V) |
2 |
GND |
地线 |
3 |
SDA |
I2C 数据线(数据传输) |
4 |
SCL |
I2C 时钟线(同步信号) |

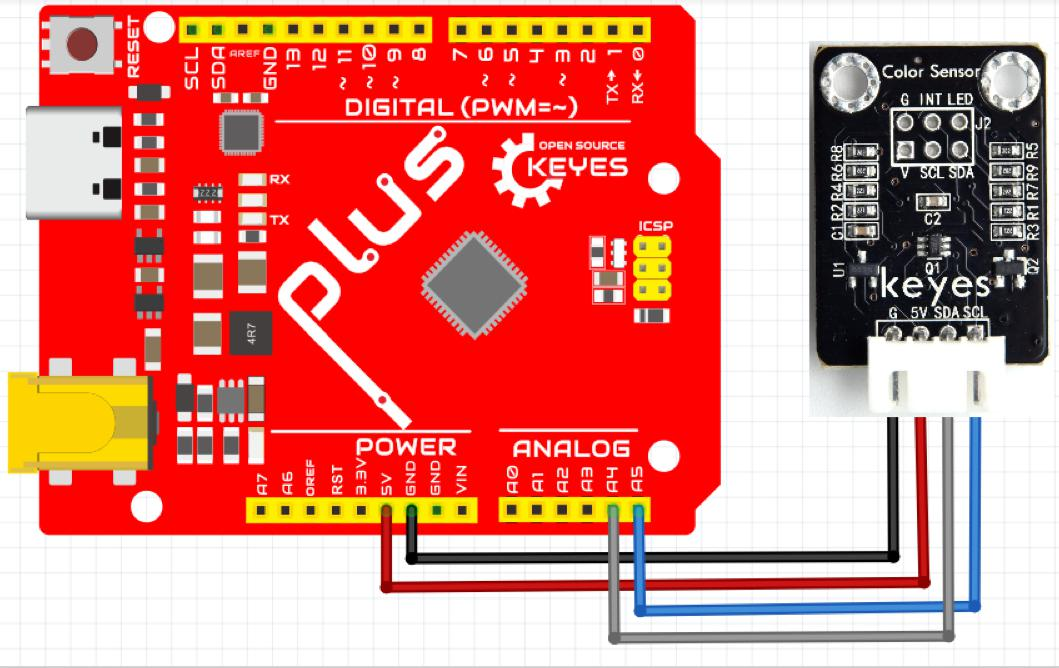

6. 连接图#
连接示例#
将模块的 VCC 引脚连接到 3.3V 或 5V 电源。
将模块的 GND 引脚连接到地。
将模块的 SDA 引脚连接到微控制器的 I2C 数据线(通常为A4引脚)。
将模块的 SCL 引脚连接到微控制器的 I2C 时钟线(通常为A5引脚)。

7. 示例代码#
下载库文件:Adafruit_TCS34725

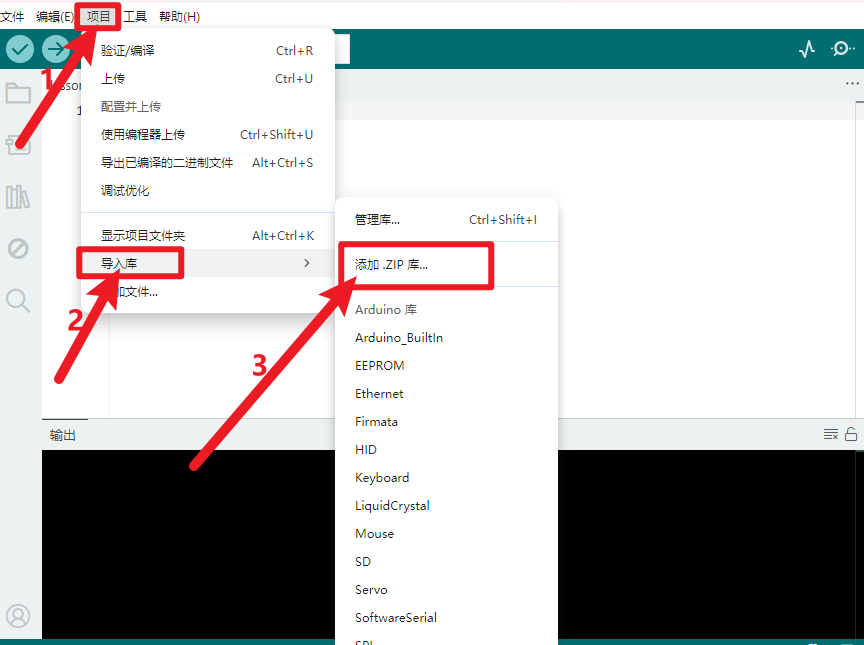

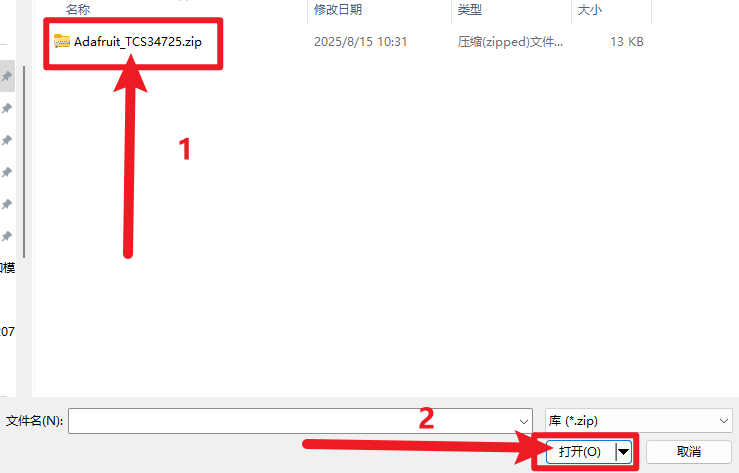

打开Arduino IDE,选择“项目”,选择“导入库”,再选择“添加.ZIP库”。

找到下载资料的存放位置,打开文件夹找到库文件,选择要导入的库,点击“打开”。

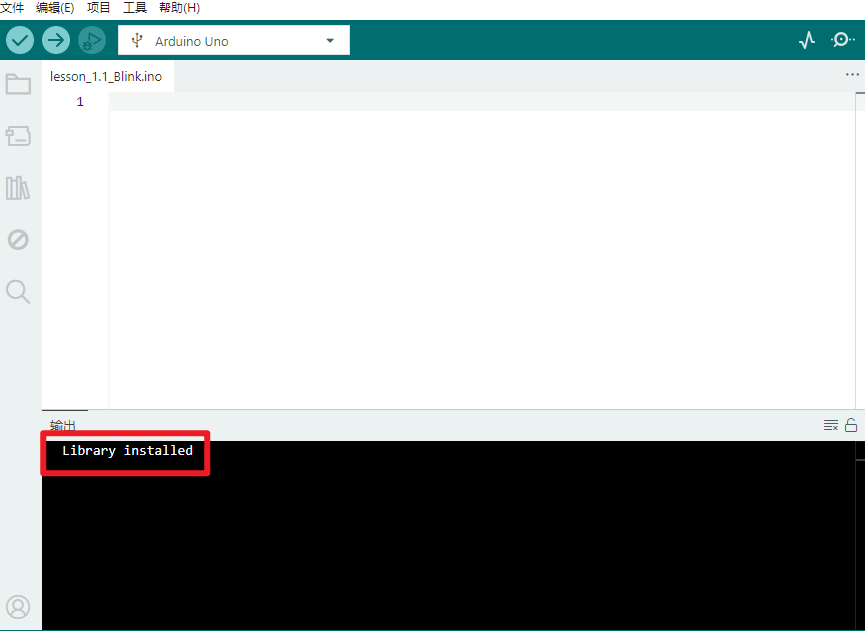

安装成功出现的界面。

以下是使用Arduino读取TCS34725颜色传感器数据的示例代码:
#include <Wire.h>
#include "Adafruit_TCS34725.h"
// 创建TCS34725对象
Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_50MS, TCS34725_GAIN_4X);
void setup() {
Serial.begin(115200);
// 初始化传感器
if (tcs.begin()) {
Serial.println("Found TCS34725 sensor");
} else {
Serial.println("No TCS34725 found ... check your connections");
while (1);
}
}
void loop() {
uint16_t r, g, b, c;
// 获取原始数据
tcs.getRawData(&r, &g, &b, &c);
// 输出RGB和清晰度值
Serial.print("R: "); Serial.print(r);
Serial.print(" G: "); Serial.print(g);
Serial.print(" B: "); Serial.print(b);
Serial.print(" C: "); Serial.print(c);
Serial.println();
delay(1000); // 每秒读取一次
}
如果安装Adafruit_TCS34725库,上传代码后报错(代码上传成功不用安装),请按如下安装Wire库。
下载库文件:Wire

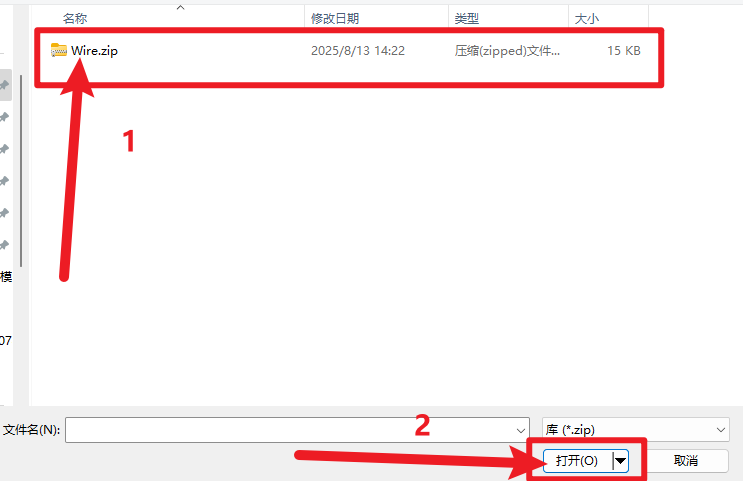

打开Arduino IDE,选择“项目”,选择“导入库”,再选择“添加.ZIP库”。

找到下载资料的存放位置,打开文件夹找到库文件,选择要导入的库,点击“打开”。

安装成功出现的界面。

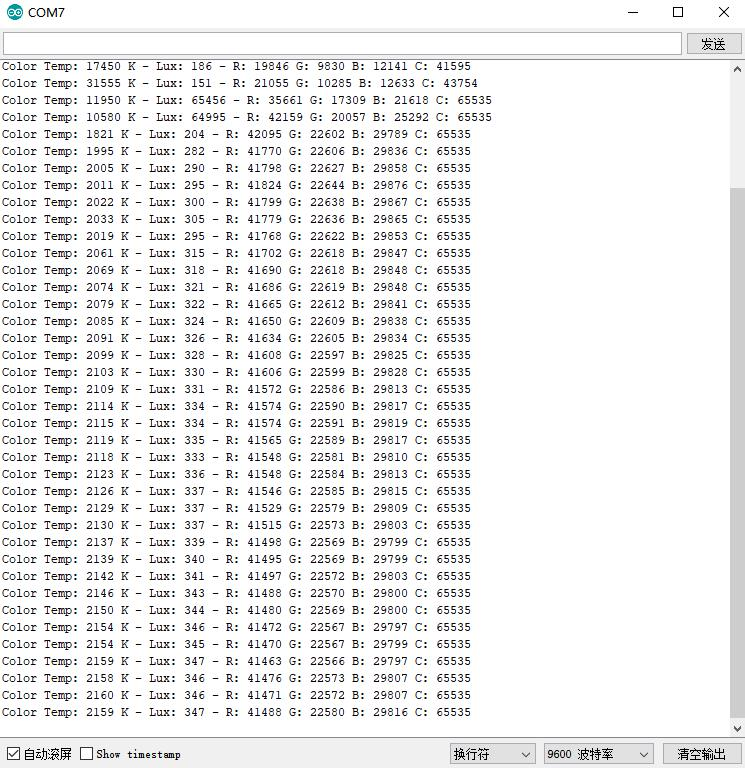

8. 实验现象#
在成功连接模块并上传代码后,用户可以通过串口监视器观察到实时的RGB值。当传感器对准不同颜色的物体时,RGB值会相应变化,验证模块的颜色检测功能。用户可以通过不同颜色的物体(如红色、绿色、蓝色等)进行测试,观察传感器输出的RGB值变化。

实验步骤:#
连接模块并上传代码。
打开串口监视器,设置波特率为115200。
将传感器对准不同颜色的物体,观察RGB值的变化。
9. 注意事项#
电源要求:确保模块连接的电源电压在3.3V - 5V范围内,以避免损坏模块。
I2C地址:确保微控制器的I2C地址设置正确,以便与传感器通信。
光线条件:在不同光线条件下测试传感器,以获得准确的颜色测量结果。避免强光直射传感器。
传感器清洁:保持传感器的光学窗口清洁,以确保测量准确。
