KE2053 Keyes Brick GUVA-S12SD 3528 紫外线传感器综合指南#

1. 概述#

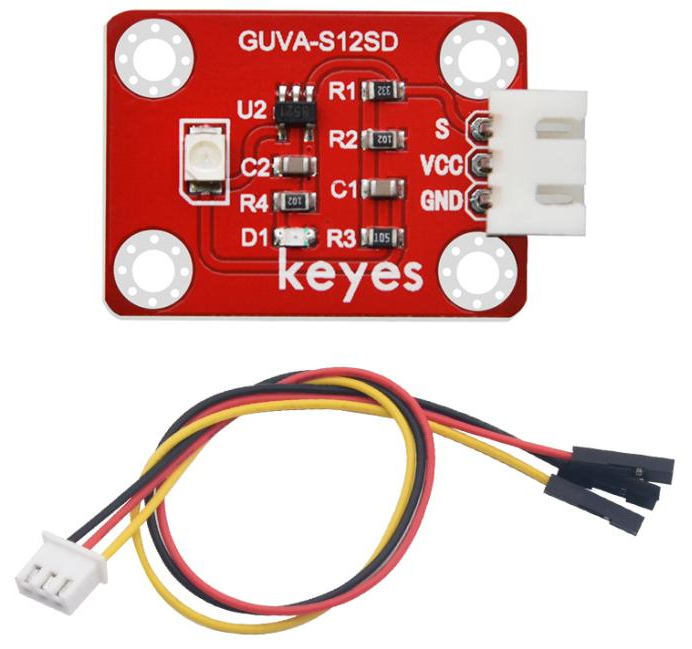

KE2053 Keyes Brick GUVA-S12SD 3528 紫外线传感器是一款用于检测紫外线强度的传感器模块，广泛应用于环境监测、UV灯控制和健康监测等领域。该传感器基于GUVA-S12SD光电二极管，能够有效检测UV-A和UV-B波段的紫外线辐射。模块上自带焊盘孔设计，方便用户进行焊接和连接，确保连接的可靠性和安全性。

该模块可以通过单片机读取紫外线强度数据，用户可以根据需要进行处理。模块兼容各种单片机控制板，如Arduino系列单片机，使用时可以方便地与其他设备连接。

2. 规格参数#

工作电压：DC 3.3V - 5V
输出信号：模拟信号（紫外线强度）
接口：间距为2.54mm 3pin防反插接口
尺寸：34mm x 28mm x 14mm
重量：2.8g

3. 特点#

高灵敏度：能够准确检测紫外线强度，适合各种应用。
模拟输出：输出紫外线强度信号，便于与单片机进行数据处理。
焊盘孔设计：方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。
低功耗：在正常工作条件下，模块的功耗较低，适合长时间使用。

4. 工作原理#

GUVA-S12SD紫外线传感器通过光电二极管检测紫外线辐射的强度，输出与紫外线强度成正比的模拟信号。用户可以通过读取该信号来判断环境中的紫外线强度。

5. 接口#

VCC：连接到电源正极（3.3V - 5V）。
GND：连接到电源负极（GND）。
S：模拟输出引脚，用于输出紫外线强度信号。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 3.3V - 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	模拟输出引脚

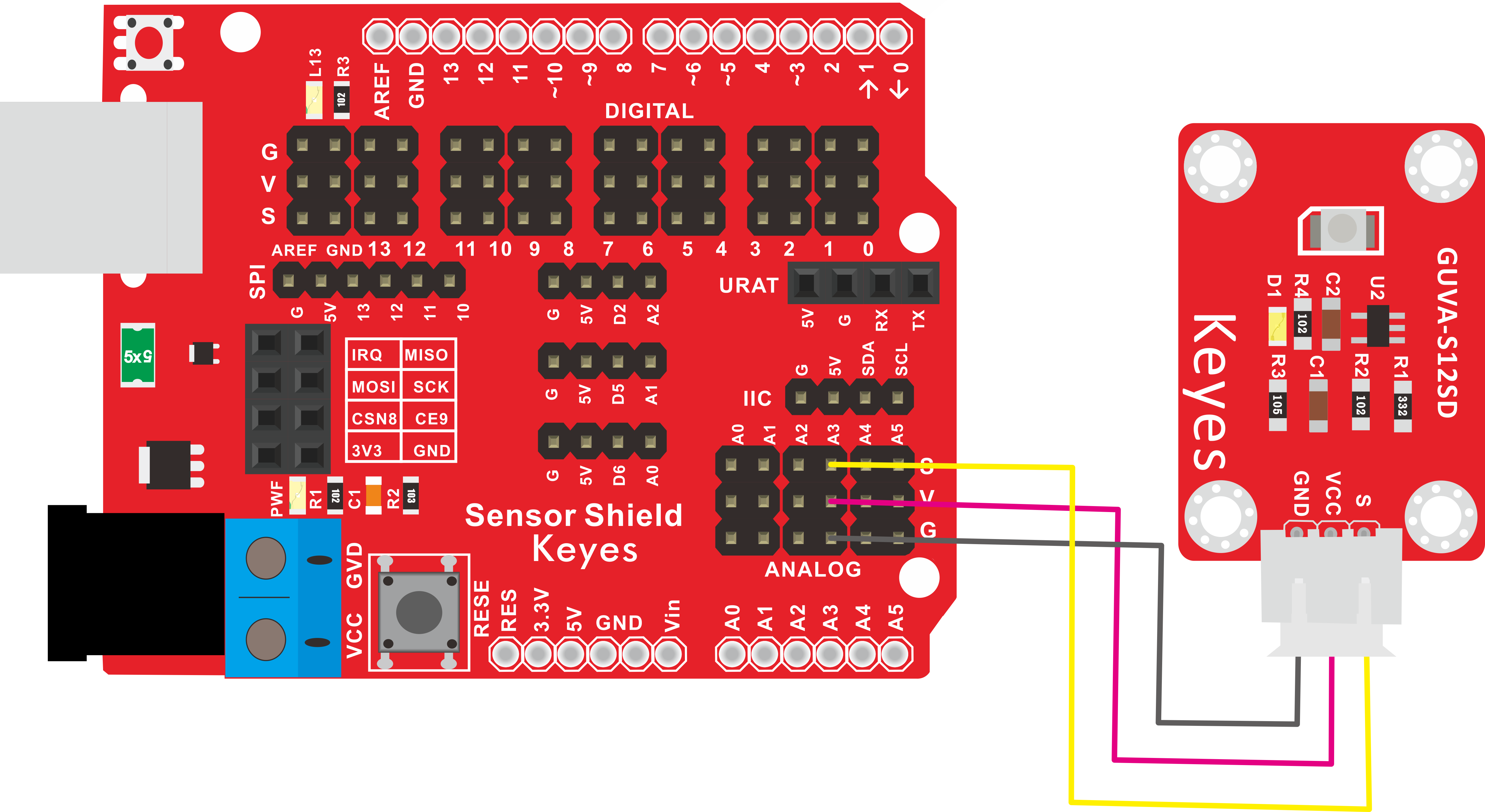

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的模拟引脚（例如 A3）。

7. 示例代码#

以下是一个简单的示例代码，用于读取紫外线传感器的强度信号：

const int uvSensorPin = A3; // 连接到模拟引脚 A3

void setup() {
  Serial.begin(9600); // 初始化串口通信
}

void loop() {
  int sensorValue = analogRead(uvSensorPin); // 读取模拟值
  Serial.print("UV Sensor Value: ");
  Serial.println(sensorValue); // 输出传感器值
  delay(1000); // 延时 1 秒
}

代码说明#

analogRead()：用于读取模拟引脚的值。
Serial.print()：用于在串口监视器上输出读取的紫外线强度信号值。

8. 实验现象#

上传程序后，串口监视器将每秒输出一次紫外线传感器的强度信号值，用户可以通过观察值的变化来验证模块的功能。

9. 应用示例#

环境监测：用于监测环境中的紫外线强度，适合农业和气象监测。
UV灯控制：用于控制UV灯的开启和关闭，保护用户免受过量紫外线辐射。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 3.3V - 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
