KE2043 Keyes Brick MQ-3酒精传感器综合指南#

1. 概述#

KE2043 Keyes Brick MQ-3酒精传感器是一款常用的酒精和乙醇蒸汽检测传感器。该传感器采用MQ-3气敏元件，使用二氧化锡(SnO2)作为气敏材料，在清洁空气中电导率较低。当环境中存在酒精蒸汽时，传感器的电导率随酒精蒸汽浓度的增加而增大。

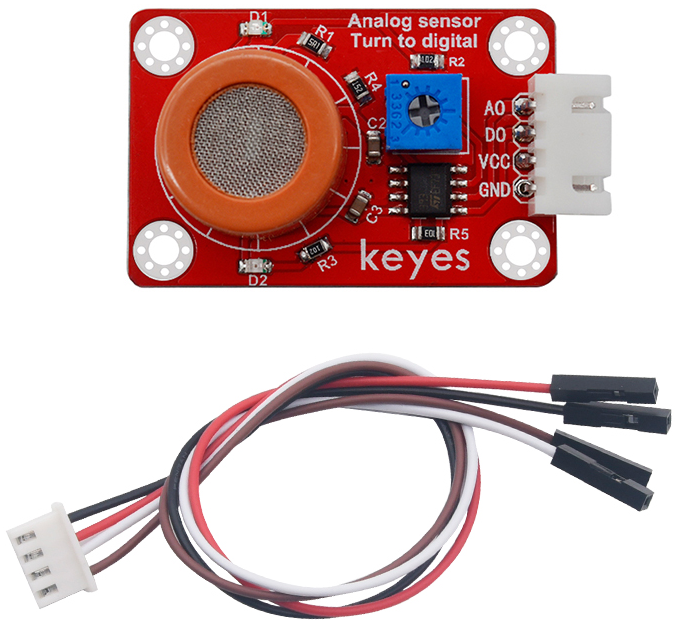

使用时，用户可以通过A0端读取对应酒精蒸汽的模拟值；D0端连接一个LM393芯片（比较器），用户可以通过电位器调节测量酒精蒸汽的报警临界点。当测量的酒精蒸汽含量超过临界点时，D0端输出低电平；未超过时，D0端输出高电平。为了方便接线，模块配备了一根200mm长的4pin线，一端为白色防反插接口（与传感器上的防反插白色端子匹配），另一端为4pin杜邦线母头接口。

该传感器兼容各种单片机控制板，如Arduino系列单片机。使用时，可以在单片机上堆叠一个传感器扩展板，将传感器和自带导线连接，然后连接在传感器扩展板上，简单方便。同时，传感器自带4个直径为3mm的定位孔，方便将传感器固定在其他设备上。

2. 规格参数#

导线长度：200mm
工作电压：DC 5V
控制信号：数字信号（D0）和模拟信号（A0）
接口：间距为2.54mm 4pin防反插接口
定位孔大小：直径为3mm
尺寸：44mm x 26mm x 13mm
重量：6.2g

3. 特点#

高灵敏度：能够准确检测酒精蒸汽，适合各种应用。
模拟与数字输出：A0用于输出酒精浓度的模拟信号，D0用于输出数字信号。
可调报警阈值：通过电位器调节测量酒精蒸汽报警临界点，便于用户设置。
焊盘孔设计：方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。
低功耗：在正常工作条件下，模块的功耗较低，适合长时间使用。

4. 工作原理#

MQ-3酒精传感器通过检测酒精蒸汽的浓度变化来输出相应的模拟信号。传感器内部的敏感元件在接触到酒精蒸汽时会发生电阻变化，用户可以通过读取模拟信号（A0）来判断酒精浓度。同时，D0端通过LM393比较器输出数字信号，便于实现报警功能。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
AO：模拟输出引脚，用于输出酒精浓度信号。
DO：数字输出引脚，用于输出报警信号。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
AO	模拟输出引脚
DO	数字输出引脚

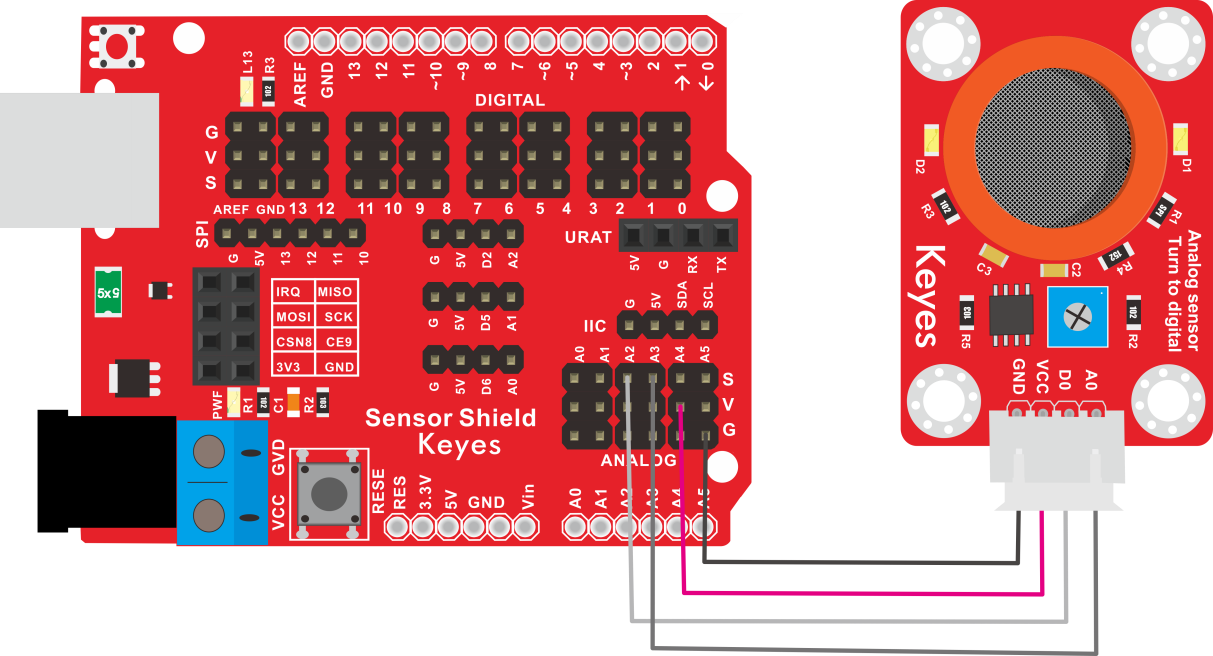

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 AO 引脚连接到 Arduino 的模拟引脚（例如 A0）。
将模块的 DO 引脚连接到 Arduino 的数字引脚（例如 D2）。

7. 示例代码#

以下是一个简单的示例代码，用于读取酒精传感器的模拟值和数字值：

const int mq3AnalogPin = A3; // 连接到模拟引脚 A3
const int mq3DigitalPin = 2; // 连接到数字引脚 D2

void setup() {
  Serial.begin(9600); // 初始化串口通信
  pinMode(mq3DigitalPin, INPUT); // 设置DOUT引脚为输入
}

void loop() {
  int analogValue = analogRead(mq3AnalogPin); // 读取模拟值
  int digitalValue = digitalRead(mq3DigitalPin); // 读取数字值

  Serial.print("MQ-3 Analog Value: ");
  Serial.print(analogValue); // 输出模拟值
  Serial.print(" | MQ-3 Digital Value: ");
  Serial.println(digitalValue); // 输出数字值

  delay(1000); // 延时 1 秒
}

代码说明#

analogRead()：用于读取模拟引脚的值。
digitalRead()：用于读取数字引脚的值。
Serial.print()：用于在串口监视器上输出读取的传感器值。

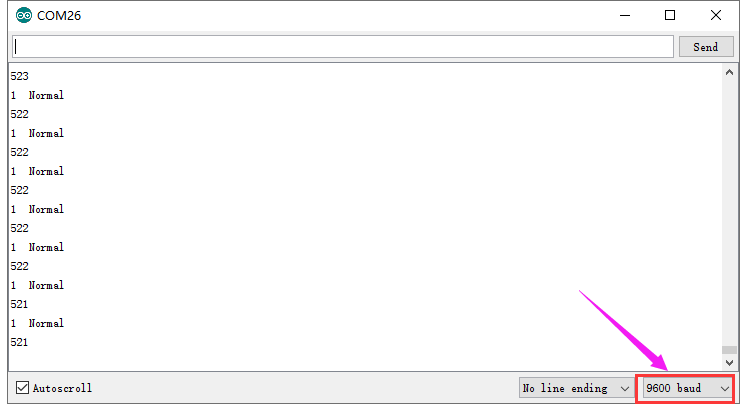

8. 实验现象#

上传程序后，串口监视器将每秒输出一次MQ-3传感器的模拟值和数字值，用户可以通过观察值的变化来验证模块的功能。

9. 应用示例#

酒精检测：用于酒精浓度检测，适合醉驾检测和酒精测试。
环境监测：用于监测空气中酒精蒸汽的浓度，适合环境保护项目。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
长时间使用时，注意传感器的稳定性，避免漂移。
