KE2048 Keyes Brick 光折断传感器综合指南#

1. 概述#

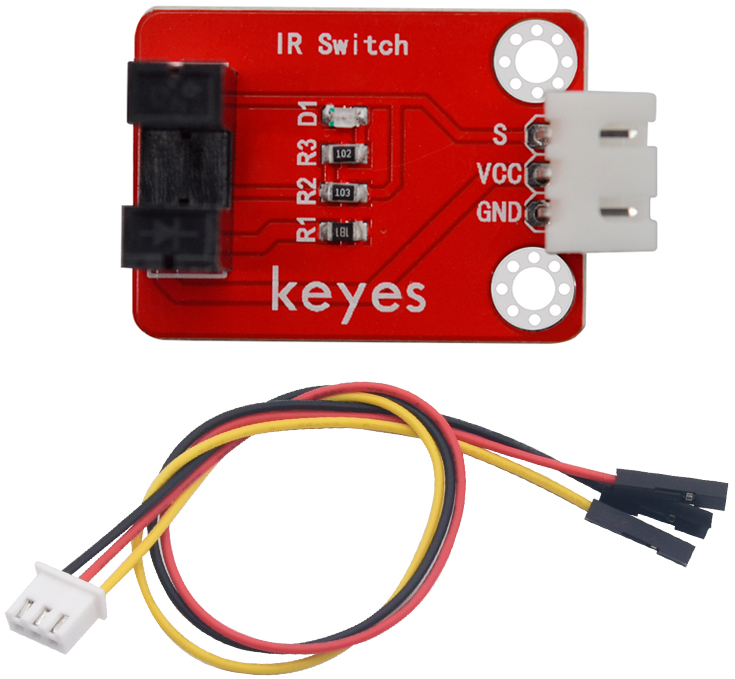

KE2048 Keyes Brick 光折断传感器是一款用于检测光线折断的传感器模块，广泛应用于安全报警、自动化设备和机器人等领域。该传感器通过红外光发射和接收来判断光线是否被遮挡，能够有效识别物体的存在与否。模块上自带焊盘孔设计，方便用户进行焊接和连接，确保连接的可靠性和安全性。

该模块可以通过单片机读取传感器的状态，用户可以根据需要进行处理。模块兼容各种单片机控制板，如Arduino系列单片机，使用时可以方便地与其他设备连接。

2. 规格参数#

工作电压：DC 3.3V - 5V
输出信号：数字信号（D0）
接口：间距为2.54mm 4pin防反插接口
尺寸：45mm x 26mm x 18mm
重量：8.3g

3. 特点#

高灵敏度：能够准确检测光线折断，适合各种应用。
数字输出：D0用于输出光线折断的数字信号。
焊盘孔设计：方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。
低功耗：在正常工作条件下，模块的功耗较低，适合长时间使用。

4. 工作原理#

光折断传感器通过发射红外光并接收反射光来判断光线是否被遮挡。当传感器检测到光线被遮挡时，输出信号会发生变化。用户可以通过读取数字信号（D3）来判断光线的状态。

5. 接口#

VCC：连接到电源正极（3.3V - 5V）。
GND：连接到电源负极（GND）。
S：数字输出引脚，用于输出光线折断信号。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 3.3V - 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	数字输出引脚

6. 连接图#

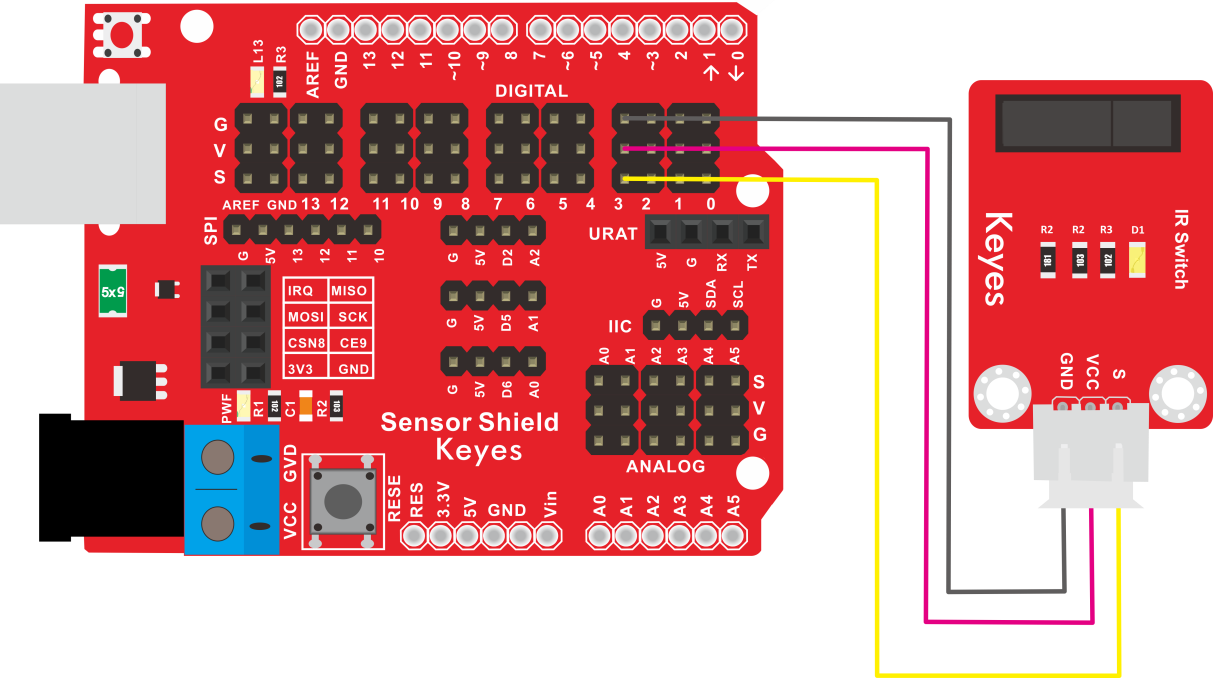

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的数字引脚（例如 D3）。

7. 示例代码#

以下是一个简单的示例代码，用于读取光折断传感器的状态：

const int lightBreakSensorPin = 3; // 连接到数字引脚 D3

void setup() {
  Serial.begin(9600); // 初始化串口通信
  pinMode(lightBreakSensorPin, INPUT); // 设置DOUT引脚为输入
}

void loop() {
  int sensorValue = digitalRead(lightBreakSensorPin); // 读取数字值
  Serial.print("Light Break Sensor Value: ");
  Serial.println(sensorValue); // 输出传感器值
  delay(1000); // 延时 1 秒
}

代码说明#

digitalRead()：用于读取数字引脚的值。
Serial.print()：用于在串口监视器上输出读取的传感器值。

8. 实验现象#

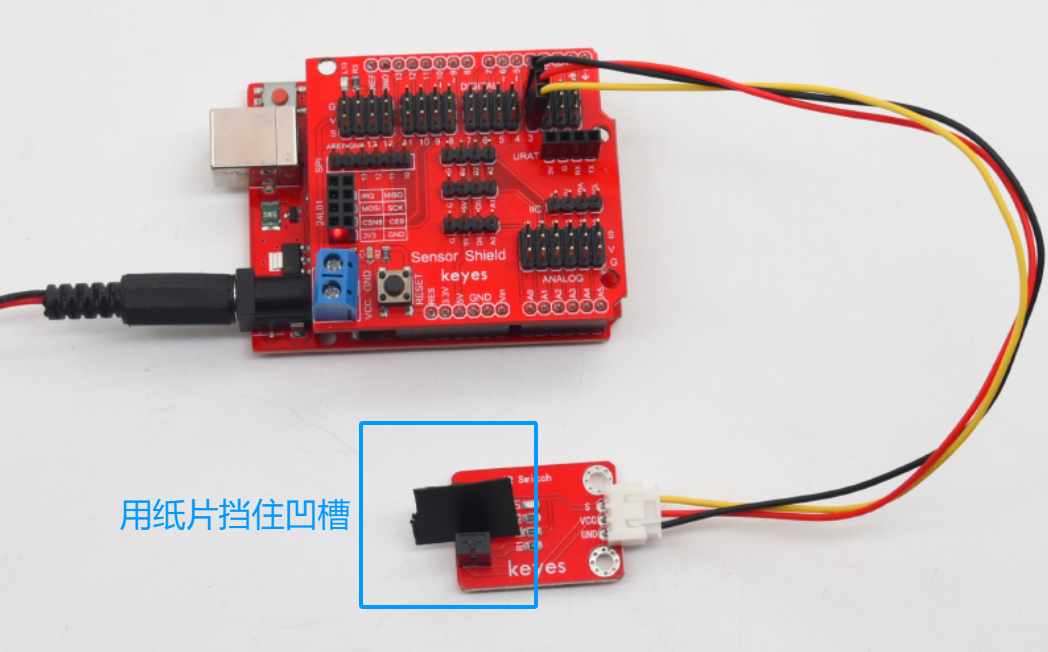

上传程序后，串口监视器将每秒输出一次光折断传感器的状态，用户可以通过观察值的变化来验证模块的功能。

9. 应用示例#

安全报警：用于检测光线被遮挡，触发报警系统。
自动化设备：用于物体检测，适合各种自动化控制项目。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 3.3V - 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
