KE2041 Keyes Brick HC-SR04超声波传感器综合指南#

1. 概述#

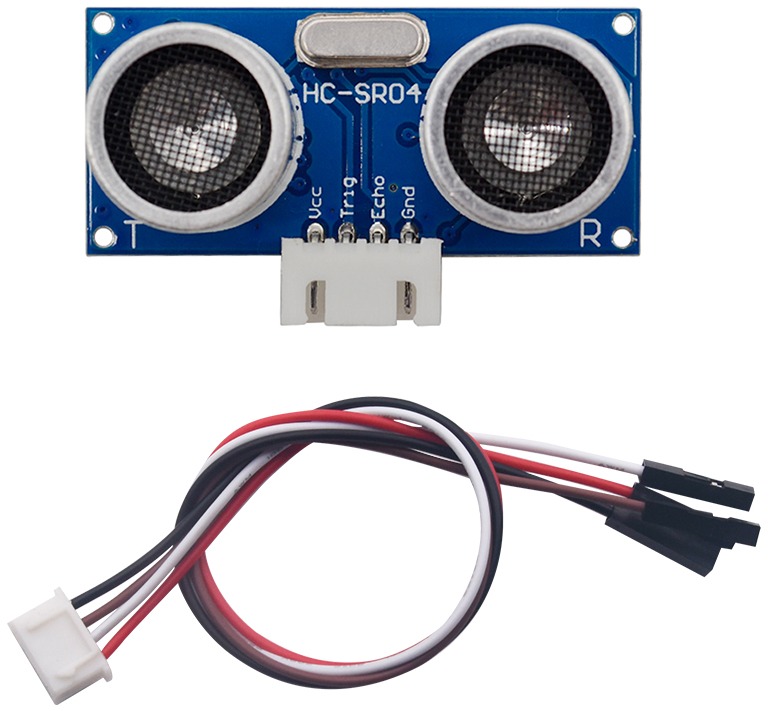

KE2041 Keyes Brick HC-SR04超声波传感器是一款用于测量距离的传感器模块。它通过发射超声波并测量返回信号的时间来计算与物体的距离，适合用于各种测距和避障应用。模块上自带一个间距为2.54mm的防反插白色端子，确保连接的可靠性和安全性。

该模块可以通过单片机读取距离数据，用户可以根据需要进行处理。模块兼容各种单片机控制板，如Arduino系列单片机，使用时可以方便地与其他设备连接。

2. 规格参数#

工作电压：DC 3.3-5V
测量范围：2cm - 400cm
测量精度：±3mm
接口：间距为2.54mm 4pin防反插接口
尺寸：45mm x 20mm x 15mm
重量：15g

3. 特点#

高精度：能够准确测量距离，适合各种应用。
防反插设计：防反插白色端子设计，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。
低功耗：在正常工作条件下，模块的功耗较低，适合长时间使用。

4. 工作原理#

HC-SR04超声波传感器通过发射超声波脉冲并接收返回信号来测量距离。传感器发出一个超声波脉冲，计算从发射到接收的时间，然后根据声速计算出距离。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
TRIG：触发引脚，用于发射超声波。
ECHO：回声引脚，用于接收返回信号。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
TRIG	触发引脚
ECHO	回声引脚

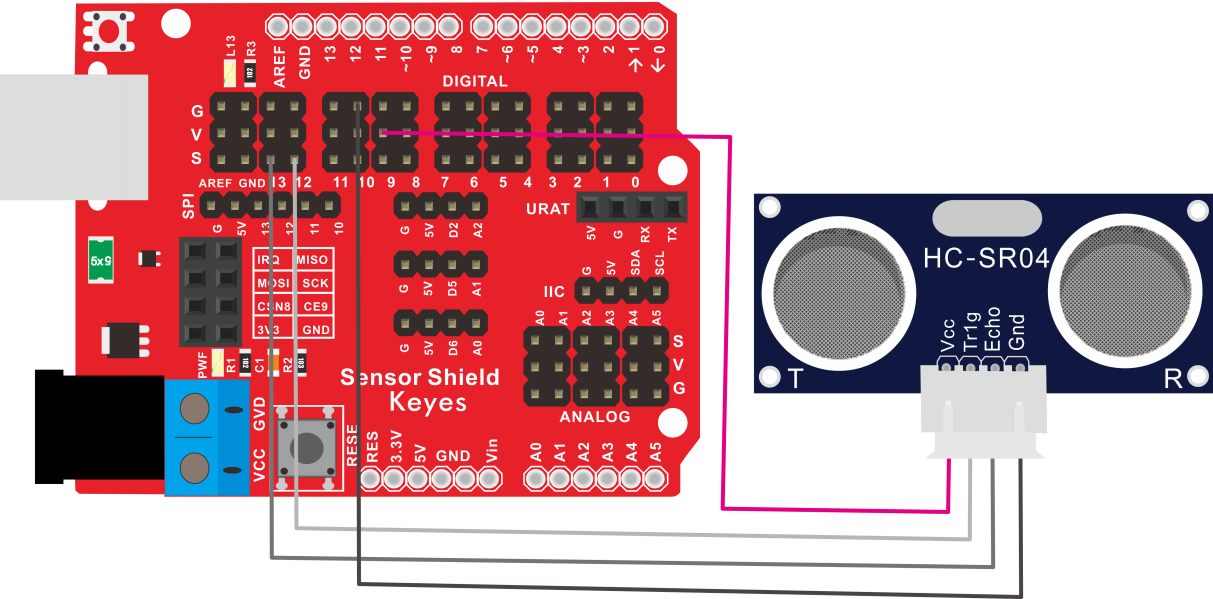

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 TRIG 引脚连接到 Arduino 的数字引脚（例如 D9）。
将模块的 ECHO 引脚连接到 Arduino 的数字引脚（例如 D10）。

7. 示例代码#

以下是一个简单的示例代码，用于测量距离：

const int trigPin = 12; // 连接到数字引脚 D12
const int echoPin = 13; // 连接到数字引脚 D13

void setup() {
  Serial.begin(9600); // 初始化串口通信
  pinMode(trigPin, OUTPUT); // 设置TRIG引脚为输出
  pinMode(echoPin, INPUT); // 设置ECHO引脚为输入
}

void loop() {
  long duration, distance;

  // 发送超声波脉冲
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // 读取返回信号的持续时间
  duration = pulseIn(echoPin, HIGH);

  // 计算距离（cm）
  distance = duration * 0.034 / 2;

  Serial.print("Distance: ");
  Serial.print(distance);
  Serial.println(" cm");

  delay(1000); // 延时 1 秒
}

代码说明#

pulseIn()：用于读取引脚的高电平持续时间。
Serial.print()：用于在串口监视器上输出测量的距离。

8. 实验现象#

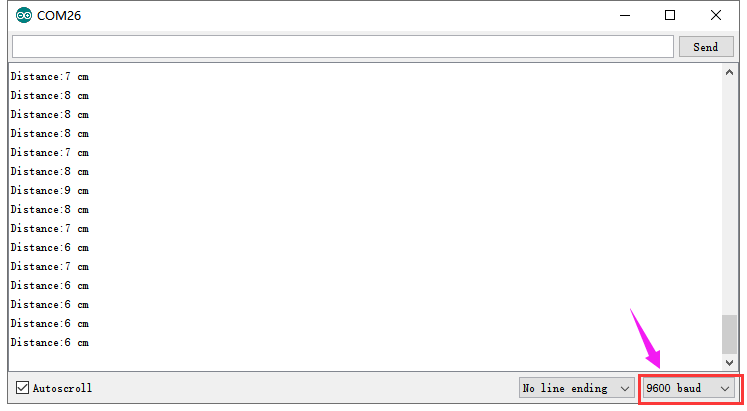

上传程序后，串口监视器将每秒输出一次测量的距离，用户可以通过观察距离变化来验证模块的功能。

9. 应用示例#

避障系统：用于机器人避障，适合智能车和无人机。
距离测量：用于测量物体与传感器之间的距离，适合各种测量应用。
液位监测：用于液体高度监测，适合水箱和油箱监测。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
长时间使用时，注意传感器的稳定性，避免漂移。
