KE2022 Keyes Brick 水位传感器综合指南#

1. 简介#

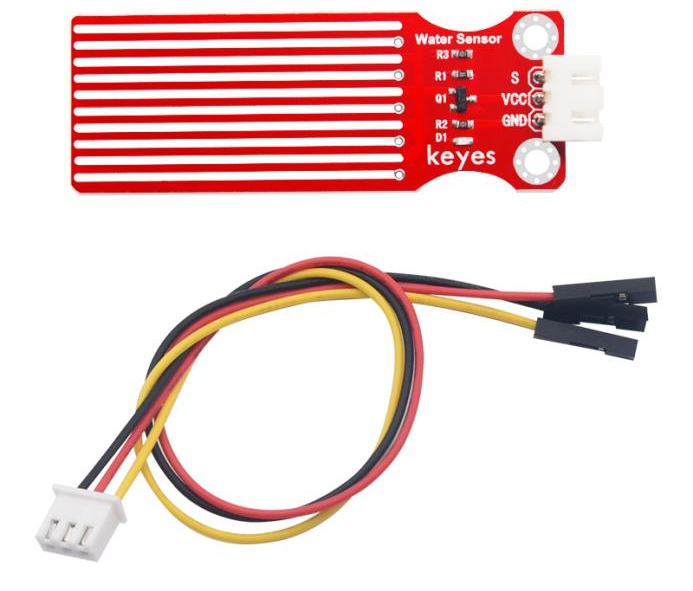

KE2022 Keyes Brick 水位传感器是一款用于检测液体水位的模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。它广泛应用于水位监测、自动灌溉系统和液位控制等领域。

2. 特点#

水位检测：能够检测液体的水位，适合用于水箱、池塘等液体容器的水位监测。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 5V
引脚数量：3
输出类型：模拟输出
检测范围：0-5m（根据传感器类型）

4. 工作原理#

水位传感器通过检测液体的电导率来判断水位的高低。当水位上升或下降时，水中的电导率变化会被传感器检测到。该传感器提供模拟输出，用户可以根据需要选择使用。模拟输出信号允许用户读取水位的具体高度，方便实时监测和控制。这种水位传感器广泛应用于水位监测系统和自动化控制中。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
S：连接到模拟引脚（模拟输出）。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
S	连接到 Arduino 的模拟引脚（如 A3）

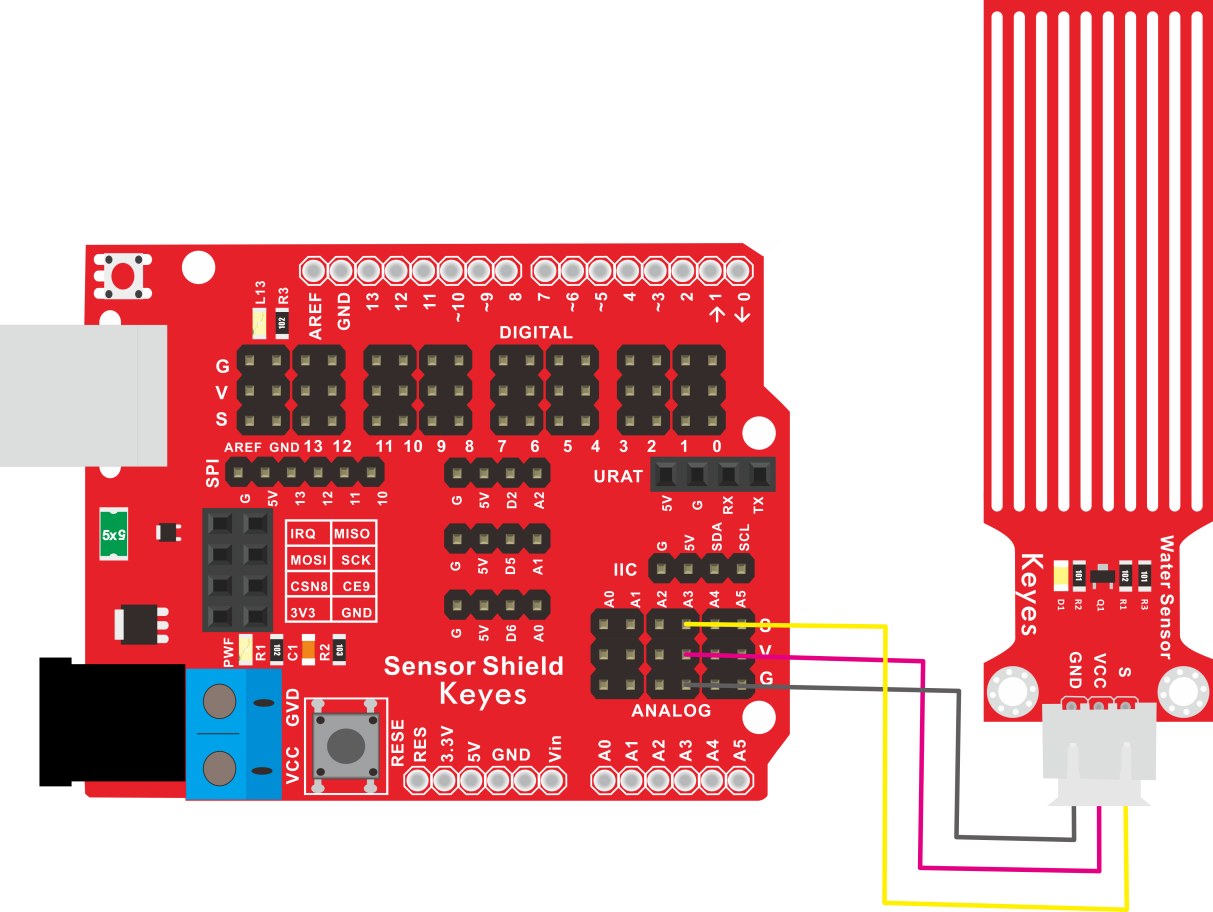

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 S 引脚连接到 Arduino 的模拟引脚（如 A3）。

7. 示例代码#

以下是一个简单的示例代码，用于读取水位传感器的输出：

const int sensorPin = A3; // 连接到模拟引脚 A3
const int ledPin = 13;    // 连接到内置LED引脚

void setup() {
  Serial.begin(9600); // 初始化串口
  pinMode(ledPin, OUTPUT); // 设置LED引脚为输出
}

void loop() {
  int sensorValue = analogRead(sensorPin); // 读取传感器值
  Serial.println(sensorValue); // 输出传感器值

  // 根据传感器值控制LED
  if (sensorValue > 512) { // 阈值可以根据需要调整
    digitalWrite(ledPin, HIGH); // 点亮LED
  } else {
    digitalWrite(ledPin, LOW); // 熄灭LED
  }
  delay(100); // 延时 100 毫秒
}

代码说明#

analogRead()：读取模拟引脚的值，返回范围为 0 到 1023。
Serial.println()：将读取的传感器值输出到串口监视器。
digitalWrite()：根据传感器值控制LED的开关状态。

8. 实验现象#

上传程序后，水位传感器将实时输出传感器值，内置LED会根据传感器值的变化进行闪烁，表示模块正常工作。用户可以通过调节模块上的电位器来改变灵敏度。

9. 应用示例#

水位监测：用于监测水箱、池塘等液体容器的水位。
自动灌溉系统：检测土壤湿度，自动控制灌溉。
液位控制：用于液位控制系统，防止溢出或干涸。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
调节灵敏度时，请注意环境湿度的影响，确保传感器正常工作。
