KE2065 Keyes Brick ESP-01 DHT11温湿度模块综合指南#

1. 简介#

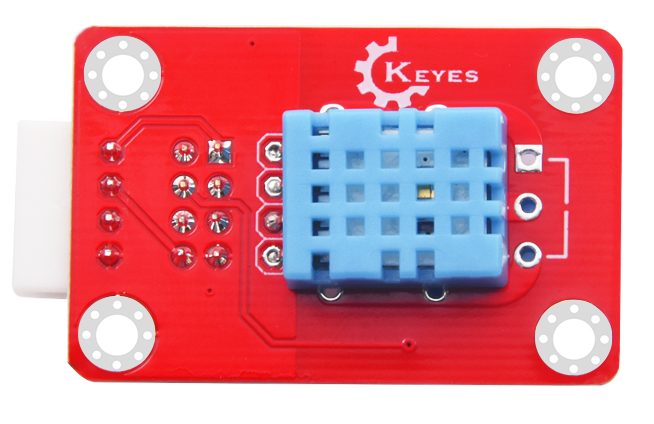

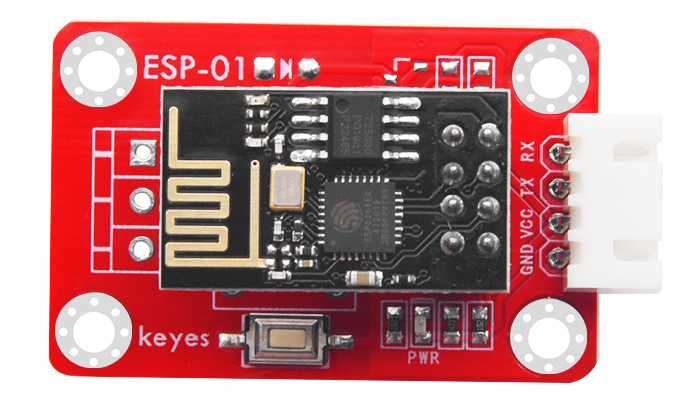

KE2065是一个ESP-01 DHT11温湿度模块，专为物联网和智能家居设计。该模块搭载ESP8266-01芯片，可以通过无线网络接入，远程监测环境的温湿度数据，并利用所测数据控制其他设备。模块提供了预编译的固件，支持SoftAP和Station两种工作模式，方便用户进行设置和操作。

2. 特点#

无线控制：通过ESP8266-01接入无线网络，实现远程温湿度监测。
双模式工作：支持SoftAP模式和Station模式，灵活适应不同网络环境。
易于使用：提供预编译固件，简化用户设置过程。
复位按键：方便用户重置模块。

3. 规格参数#

工作电压：DC 3V - 3.3V
主控芯片：ESP8266-01
按键功能：复位按键
温度范围：0-50℃ ±2℃
湿度范围：20-90% RH ±5% RH
尺寸：42mm x 24mm x 22mm
重量：5.7g

4. 工作原理#

KE2065模块通过ESP8266-01芯片连接到Wi-Fi网络，实时监测环境的温湿度数据。用户可以通过网络调试助手发送指令，模块将返回当前的温湿度值。模块支持两种工作模式：

Station模式：连接到家庭Wi-Fi网络，获取IP地址。
SoftAP模式：创建自己的Wi-Fi热点，供设备连接。

5. 接口#

序号	名称	说明
1	VCC	电源（DC 3V - 3.3V）
2	GND	地线
3	DHT	DHT11温湿度传感器数据引脚
4	RST	复位引脚

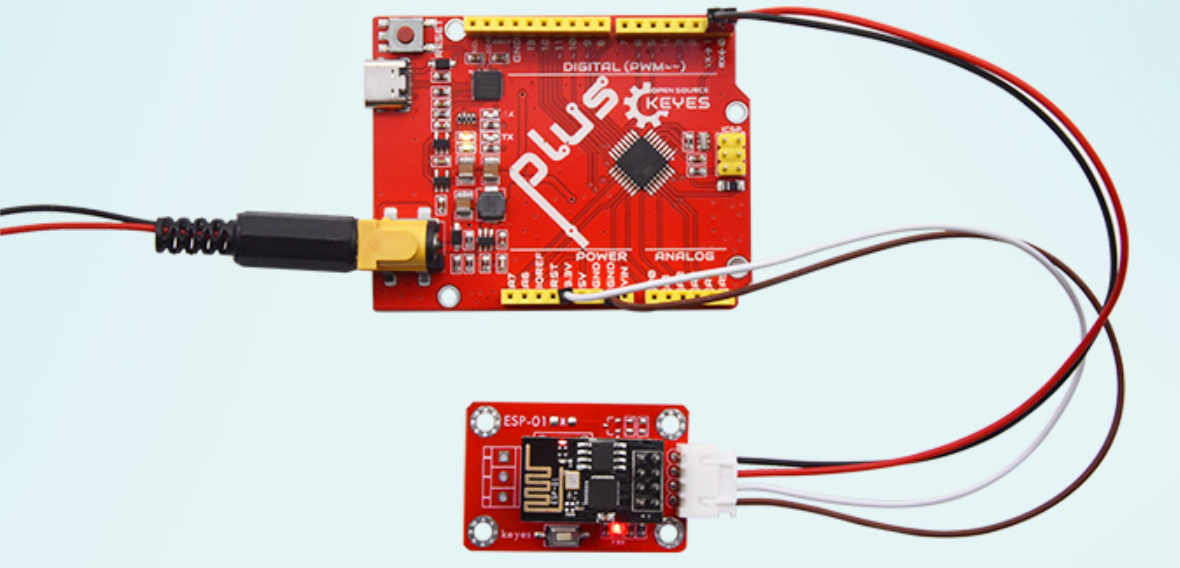

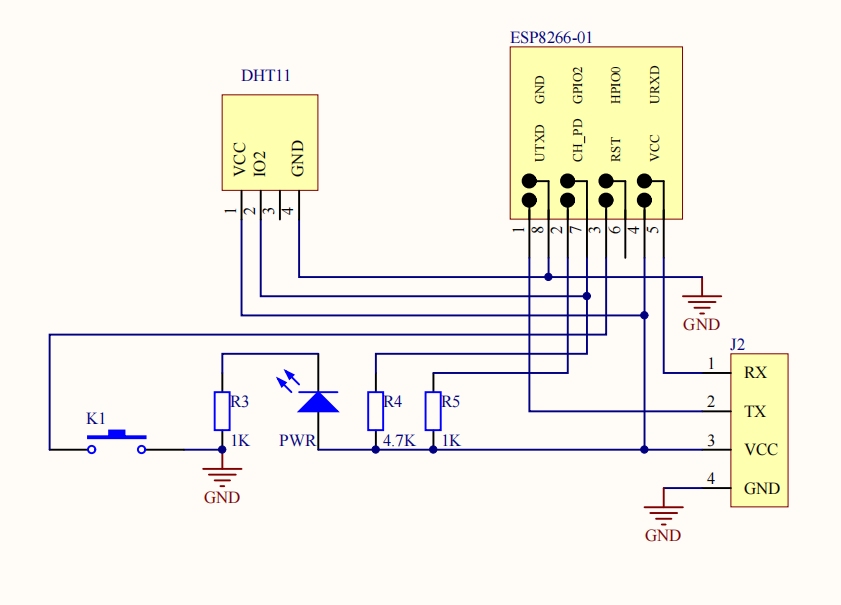

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 3.3V 电源。
将模块的 GND 引脚连接到地。
将模块的 DHT 引脚连接到 ESP8266 的数据引脚。

7. 使用方法#

固件烧录#

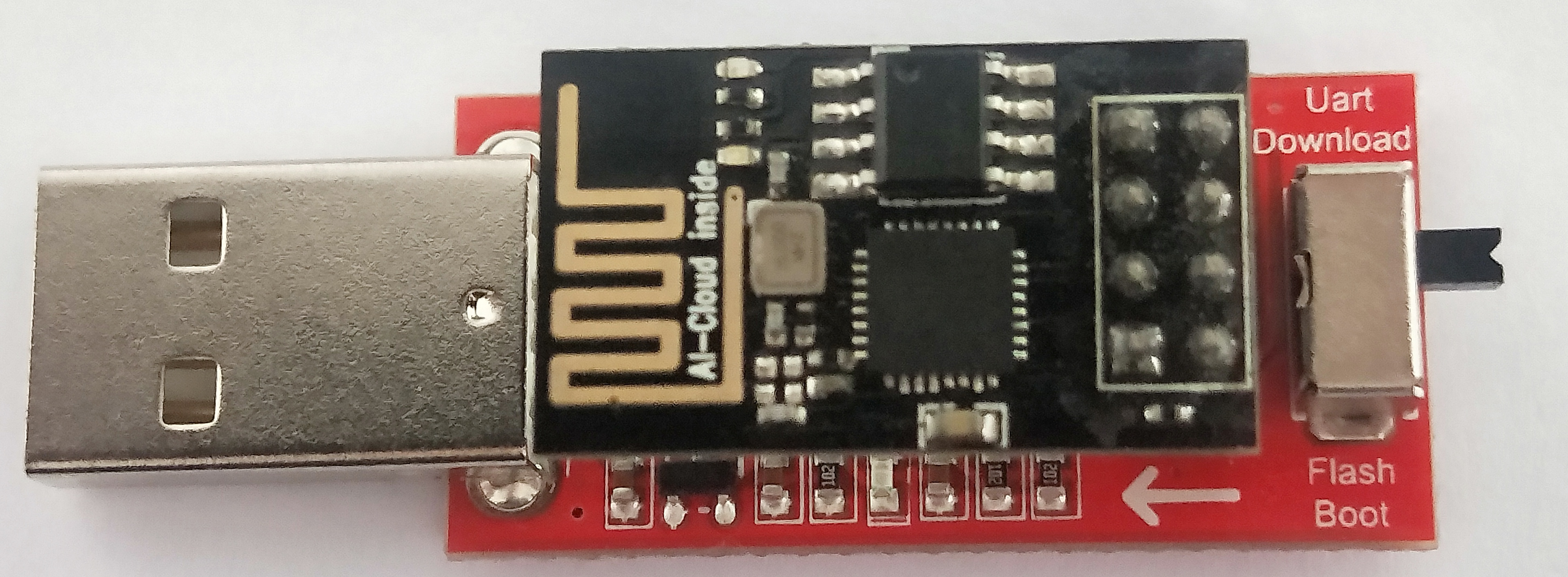

将Keyes USB模块串口测试扩展板开关拨动到Uart Download，将ESP8266-01插入模块中，然后插入USB口。

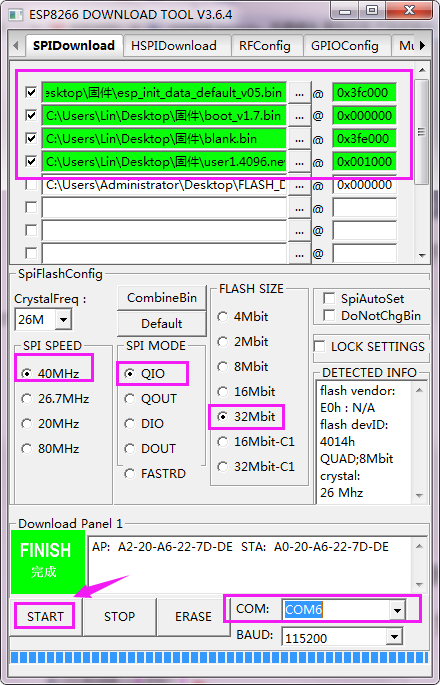

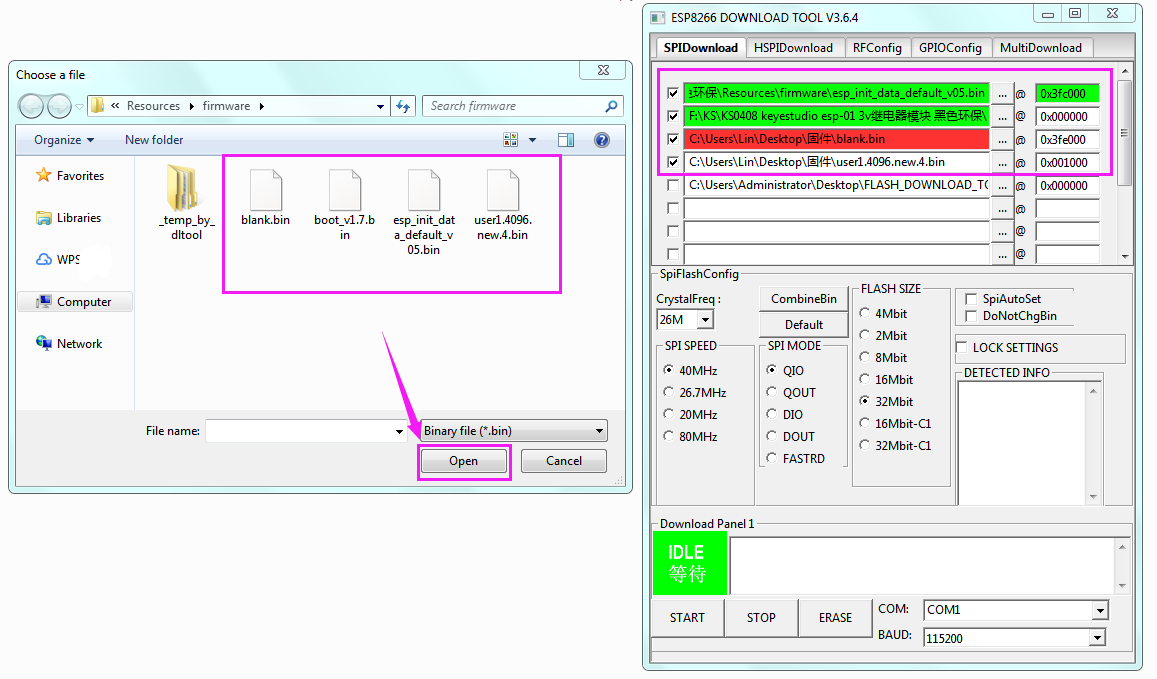

打开FLASH_DOWNLOAD_TOOL，配置并上传固件。

Station模式操作#

将家庭Wi-Fi的SSID设定为：KeyesWifi_S，密码设定为：KeyesWifi。
将Keyes USB模块串口测试扩展板接入电脑USB，模块开关拨动到Flash Boot。

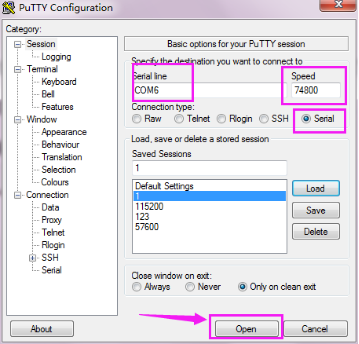

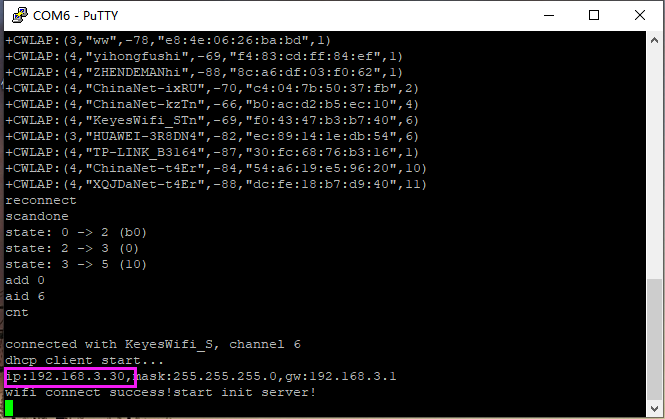

使用PUTTY软件连接ESP8266，读取IP地址。
将ESP8266-01插回DHT11温湿度模块，并接入3.3V电源。

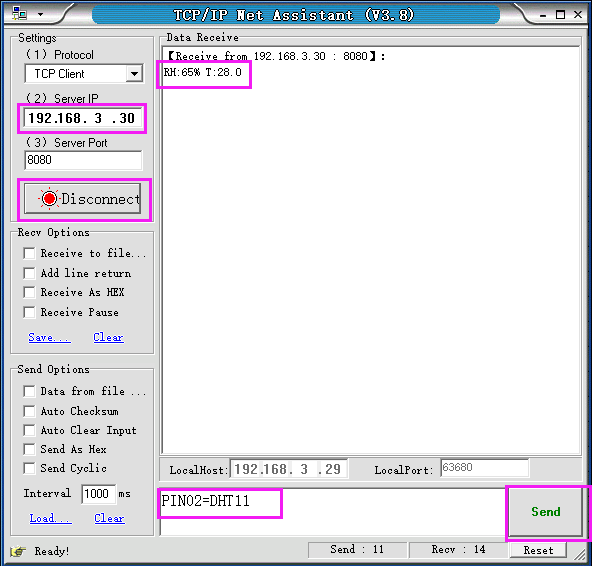

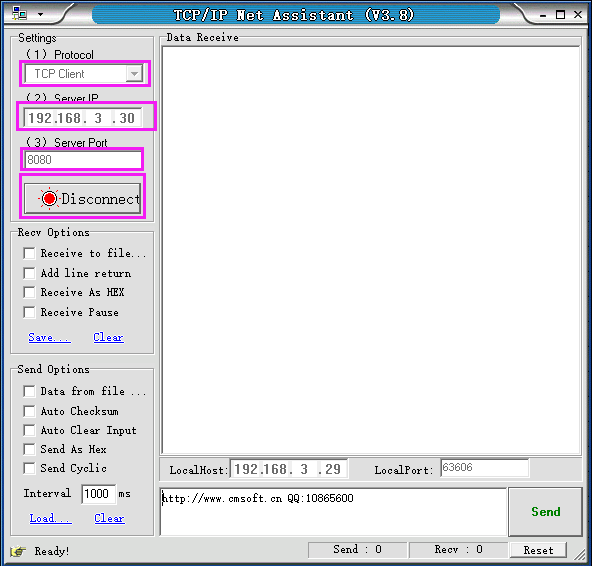

使用网络调试助手发送控制信号（如PIN02=DHT11，模块测试出所在环境中的温湿度数值）。

SoftAP模式操作#

将家庭Wi-Fi更改为其他名称，防止Wi-Fi模块自动连接。
将电脑连接Wi-Fi，名称为KeyesWifi_A，密码为KeyesWifi。
接入DHT11模块并接入3.3V电源，等待20秒。
使用网络调试助手发送控制信号（如PIN02=DHT11，模块测试出所在环境中的温湿度数值）。

8. 示例代码#

以下是读取DHT11温湿度数据的示例代码：

#include <DHT.h>
#include <ESP8266WiFi.h>

#define DHTPIN 2 // DHT11 数据引脚
#define DHTTYPE DHT11 // DHT 11

DHT dht(DHTPIN, DHTTYPE);

const char* ssid = "KeyesWifi_S"; // Wi-Fi SSID
const char* password = "KeyesWifi"; // Wi-Fi 密码

void setup() {
  Serial.begin(115200);
  dht.begin();
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }
  Serial.println("Connected to WiFi");
}

void loop() {
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  if (isnan(h) || isnan(t)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  Serial.print("Humidity: ");
  Serial.print(h);
  Serial.print(" %\t");
  Serial.print("Temperature: ");
  Serial.print(t);
  Serial.println(" *C");

  delay(2000);
}

9. 实验现象#

在成功连接Wi-Fi后，用户可以通过网络调试助手发送控制信号，模块将返回当前的温湿度数据。用户可以在串口监视器中看到实时的温湿度值。

10. 注意事项#

电源要求：确保模块连接的电源电压在3V - 3.3V范围内，以避免损坏模块。
网络设置：在Station模式下，确保ESP8266与电脑在同一局域网内。
信号干扰：在使用SoftAP模式时，确保其他Wi-Fi网络不会干扰模块的连接。
复位操作：如遇到问题，可以使用复位按键重置模块。
