KE2050 Keyes Brick 3231时钟模块综合指南#

1. 概述#

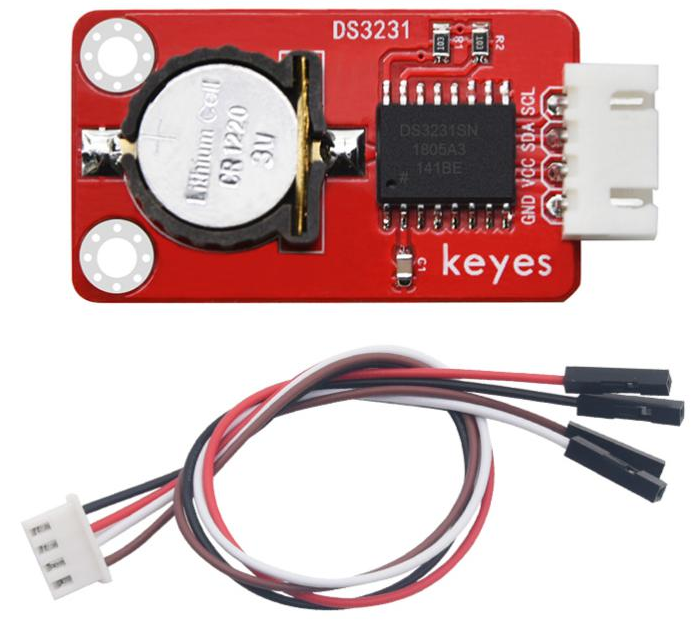

KE2050 Keyes Brick 3231时钟模块是一款高精度的实时时钟（RTC）模块，广泛应用于需要时间和日期记录的项目中。该模块基于DS3231芯片，具有低功耗、高精度和温度补偿功能，适合用于各种电子项目，如数据记录、定时器和时钟显示等。模块上自带焊盘孔设计，方便用户进行焊接和连接，确保连接的可靠性和安全性。

该模块可以通过I2C接口与单片机进行通信，用户可以方便地读取当前时间和日期。

2. 规格参数#

工作电压：DC 3.3V - 5V
接口：I2C接口（SDA和SCL）
尺寸：45mm x 26mm x 18mm
重量：8.3g

3. 特点#

高精度：基于DS3231芯片，具有高精度和温度补偿功能。
低功耗：在正常工作条件下，模块的功耗较低，适合长时间使用。
焊盘孔设计：方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

4. 工作原理#

DS3231时钟模块通过I2C接口与单片机进行通信，用户可以通过发送命令读取当前的时间和日期。模块内部有一个电池供电的时钟芯片，即使在断电的情况下也能保持时间的准确性。

5. 接口#

VCC：连接到电源正极（3.3V - 5V）。
GND：连接到电源负极（GND）。
SDA：数据线，用于I2C通信。
SCL：时钟线，用于I2C通信。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 3.3V - 5V 引脚
GND	连接到 Arduino 的 GND 引脚
SDA	I2C数据线
SCL	I2C时钟线

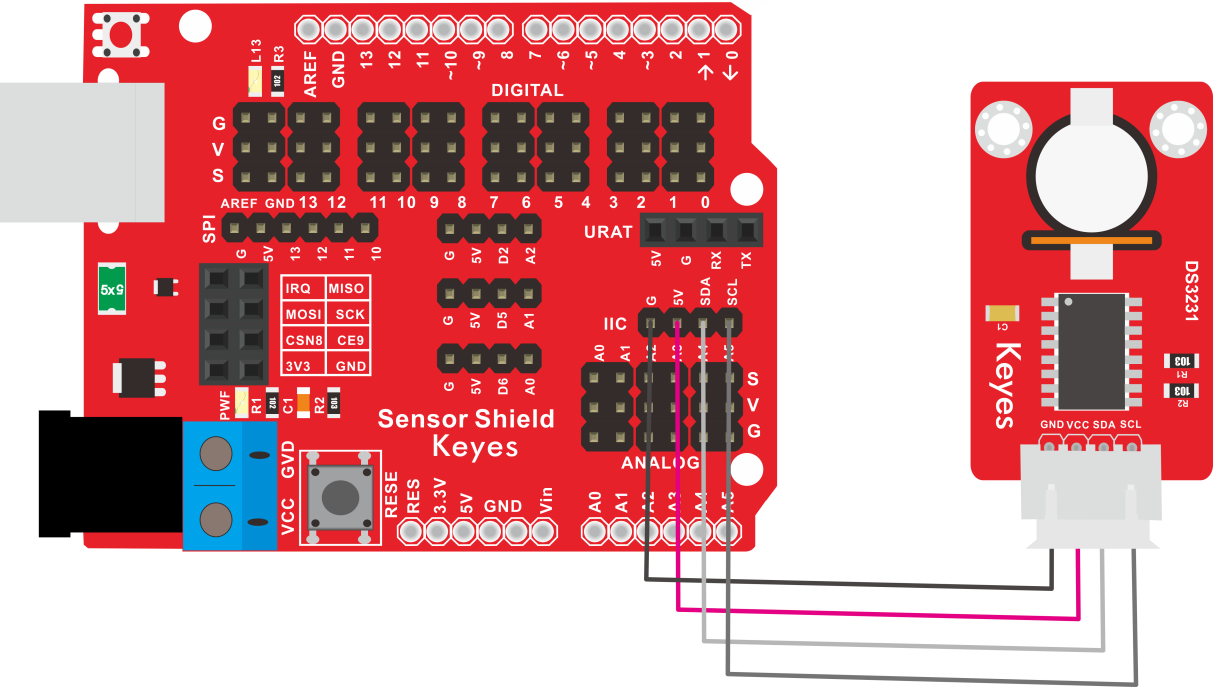

6. 连接图#

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 SDA 引脚连接到 Arduino 的 SDA 引脚。
将模块的 SCL 引脚连接到 Arduino 的 SCL 引脚。

7. 示例代码#

以下是一个简单的示例代码，用于读取3231时钟模块的时间和日期：

#include <Wire.h>
#include "RTClib.h"

RTC_DS3231 rtc;

void setup() {
  Serial.begin(9600); // 初始化串口通信
  Wire.begin(); // 初始化I2C
  rtc.begin(); // 初始化RTC
}

void loop() {
  DateTime now = rtc.now(); // 获取当前时间

  Serial.print("Current Date: ");
  Serial.print(now.year(), DEC);
  Serial.print('/');
  Serial.print(now.month(), DEC);
  Serial.print('/');
  Serial.print(now.day(), DEC);
  Serial.print(" ");
  Serial.print(now.hour(), DEC);
  Serial.print(':');
  Serial.print(now.minute(), DEC);
  Serial.print(':');
  Serial.print(now.second(), DEC);
  Serial.println();

  delay(1000); // 延时 1 秒
}

代码说明#

rtc.now()：获取当前的日期和时间。
Serial.print()：用于在串口监视器上输出读取的时间和日期。

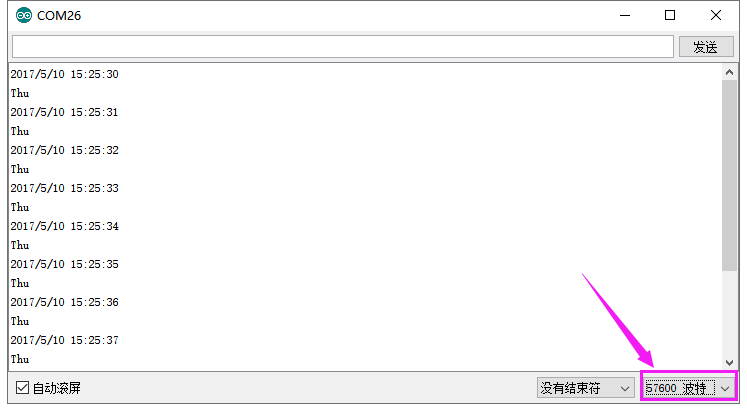

8. 实验现象#

上传程序后，串口监视器将每秒输出一次当前的日期和时间，用户可以通过观察值的变化来验证模块的功能。

9. 应用示例#

数据记录：用于记录传感器数据的时间戳，适合环境监测项目。
定时器：用于定时控制设备的开关，适合智能家居项目。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 3.3V - 5V 范围内，避免过载。
避免将模块暴露在极端环境中，以免损坏。
