KE2063 Keyes Brick NEO-7M U-BLOX GPS模块综合指南#

1. 简介#

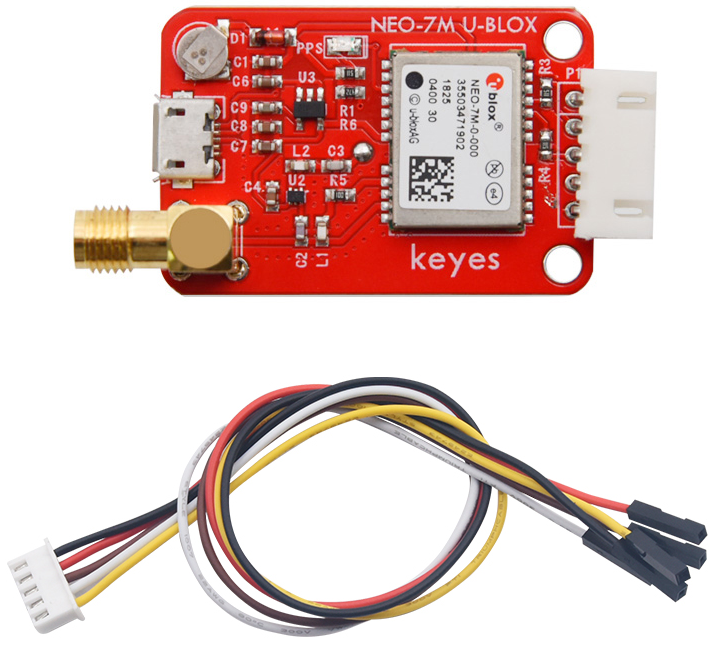

KE2063是一个GPS模块，以NEO-7M为核心，可用于卫星定位。模块支持NMEA标准协议输出，内置FLASH，无需外置EEPROM即可掉电保存设置信息。该模块不仅板载陶瓷天线，在空旷的地方无需外接天线即可方便搜星定位；同时模块还焊接有SMA头，可用于外置天线，增强搜星定位能力。使用时可以通过模块带有的micro USB接口，使用手机数据线调试GPS模块，还可以通过模块预留的串口接口，使用USB转串口模块或外接单片机控制接收GPS信息。

为了方便接线，模块配送1根5pin线，线的一端为白色防反插接口（与模块上防反插白色端子匹配），另一端为5pin杜邦线母头接口。特别注意，如果接外置天线时，需要将模块上的C2电容去掉，以避免内置天线和外置天线同时使用造成冲突影响定位。由于室内没有卫星信号，模块只能在室外使用，不能在室内进行定位。

模块定位精度最高为2.5米。

2. 特点#

板载陶瓷天线，在空旷的地方无需外接天线即可搜星定位。
焊接有SMA头，可用于外置天线，增强搜星定位能力。
带有micro USB接口，可以使用手机数据线调试GPS模块。
模块预留串口接口，可以使用USB转串口模块或外接单片机控制接收GPS信息。
模块自带信号指示灯，指示GPS是否接收信息。

3. 元件和接口介绍#

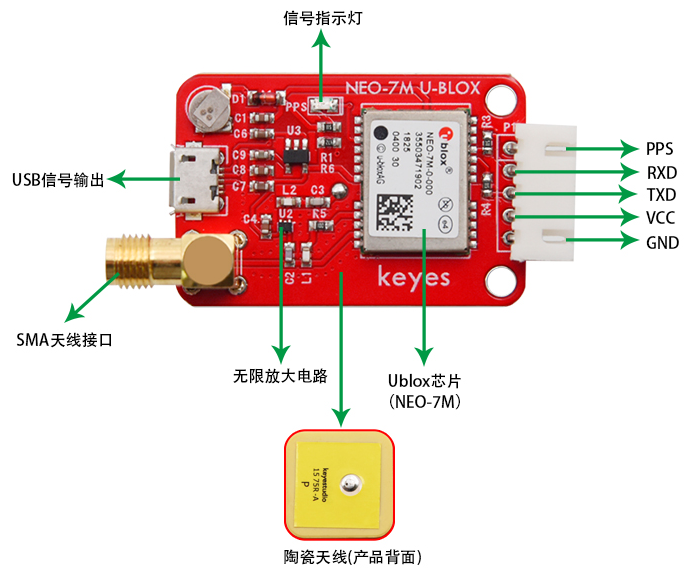

序号	名称	说明
1	VCC	电源（DC 3.3-5V）
2	GND	地线
3	TXD	模块串口发送，可接单片机或USB转串口模块的RXD。
4	RXD	模块串口接收，可接单片机或USB转串口模块的TXD。
5	PPS	时钟脉冲输出脚（GPS秒脉冲信号，1秒1个，用来指示整秒的时刻，精度可达纳秒级，并且没有累积误差。）

4. 技术参数#

工作电压：DC 3.3-5V
电流：40mA
默认波特率：9600（可通过U-CENTER修改）
输出频率：1Hz（可通过U-CENTER修改）
尺寸：52mm x 27mm x 15mm
重量：18g

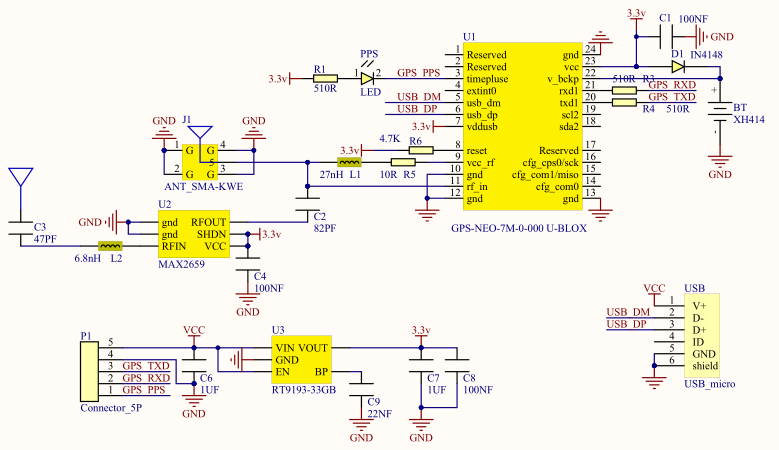

5. 产品原理图#

6. 使用方法#

将FT232模块连接在电脑上，并安装好驱动，在设备管理器中找到对应的COM口（如COM297）。

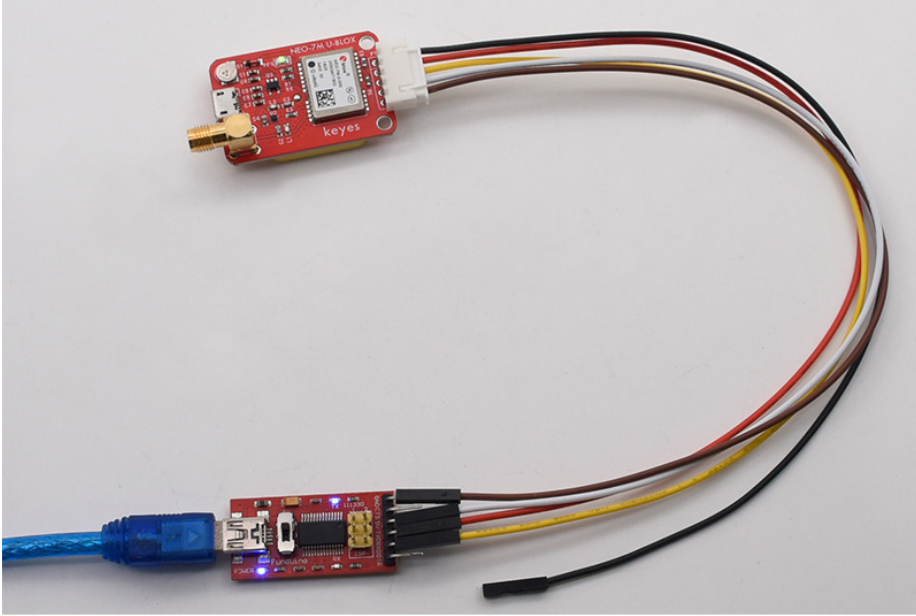

将模块连接在FT232模块上，连接方法如下：
- GPS模块 | FT232模块
- VCC | VCC
- GND | GND
- TXD | RXD
- RXD | TXD

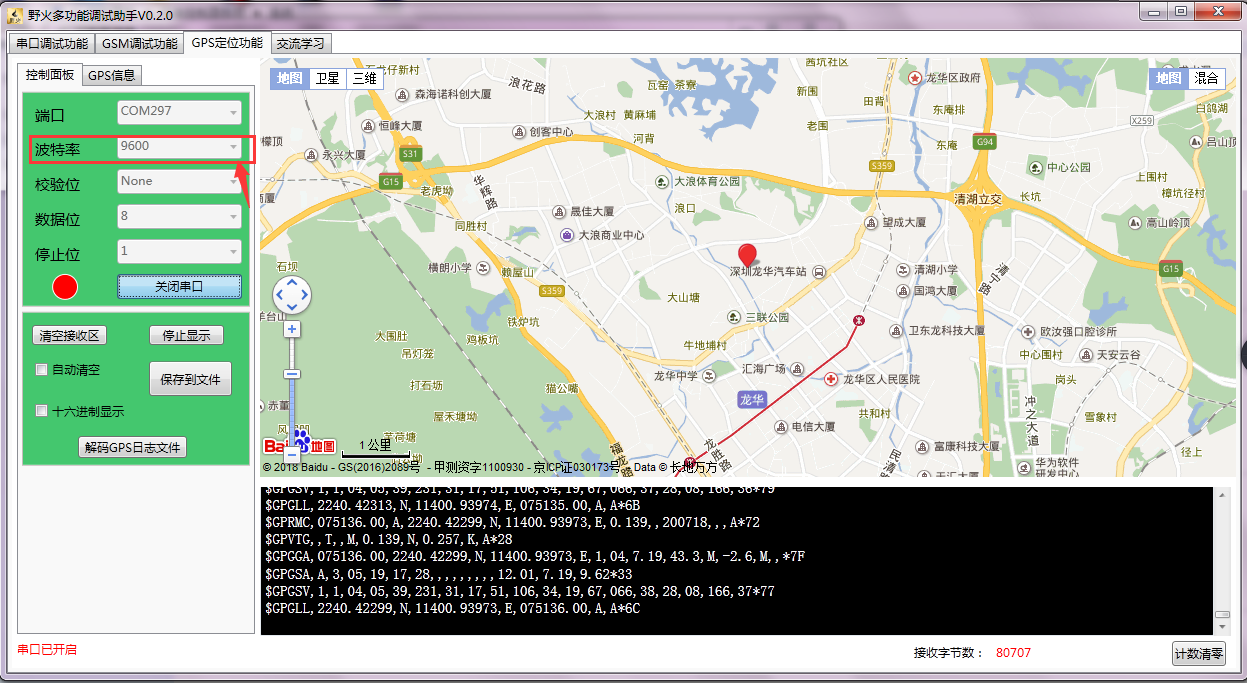

利用多功能调试助手调试，设置COM口和波特率（默认9600），打开串口，等待一会，模块就能定位到当前位置。特别注意，模块只能在室外使用，不能在室内进行定位。

7. 测试软件链接#

测试软件下载链接
提取码：fsuq

8. 示例代码#

以下是用于读取NEO-7M GPS模块的示例代码：

#include <SoftwareSerial.h>
#include <TinyGPS++.h>

SoftwareSerial gpsSerial(2, 3); // RX, TX
TinyGPSPlus gps;

void setup() {
  Serial.begin(9600);
  gpsSerial.begin(9600);
}

void loop() {
  while (gpsSerial.available()) {
    gps.encode(gpsSerial.read());
    if (gps.location.isUpdated()) {
      Serial.print("Latitude= ");
      Serial.print(gps.location.lat(), 6);
      Serial.print(" Longitude= ");
      Serial.print(gps.location.lng(), 6);
      Serial.println();
    }
  }
}

9. 实验现象#

上传代码后，通过串口监视器可以看到GPS模块输出的经纬度数据。用户可以在户外开阔环境下观察GPS定位效果，确认模块正常工作。定位时间和精度可能会因环境而异。

10. 注意事项#

信号接收：确保在开阔地带进行测试，避免建筑物或树木遮挡信号。
电源电压：确保连接电源电压在3.3V - 5V范围内，以避免损坏模块。
数据解析：注意处理模块输出的数据格式，确保正确解析和使用位置信息。
温度范围：在极端温度环境下使用时，确保模块在其工作温度范围内。
外置天线：接外置天线时，需去掉模块上的C2电容，以避免冲突。
