KE2035 Keyes Brick 1302时钟传感器综合指南#

1. 简介#

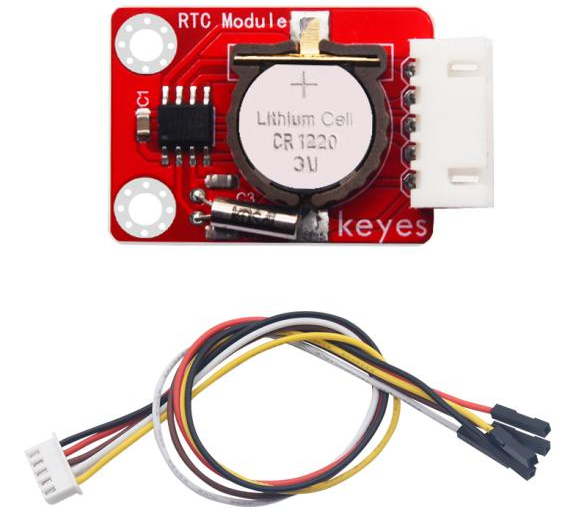

KE2035 Keyes Brick 1302时钟传感器是一款用于获取时间信息的模块，采用焊盘孔设计，方便用户进行焊接和连接。该模块具有防反插白色端子，确保连接的可靠性和安全性。1302时钟传感器广泛应用于时钟、定时器和时间监测等领域。

2. 特点#

时间获取：能够获取当前的时间信息，适合用于各种时间相关的应用。
数字输出：通过数字信号输出时间数据，便于读取和处理。
防反插设计：采用防反插白色端子，避免因接反导致的损坏，确保模块的长期稳定性。
模块化设计：焊盘孔设计，方便用户进行焊接和连接，适合DIY项目和快速原型开发。
兼容性强：可与 Arduino、树莓派等开发板兼容使用，适合各种项目，易于集成。

3. 规格参数#

工作电压：DC 5V
引脚数量：4
尺寸：约 20mm x 20mm
输出类型：数字输出

4. 工作原理#

1302时钟传感器通过内部时钟电路获取当前时间，并通过数字信号输出。用户可以通过读取该信号获取当前的时间信息。

5. 接口#

VCC：连接到电源正极（5V）。
GND：连接到电源负极（GND）。
SCL：时钟信号引脚。
SDA：数据引脚。

引脚定义#

引脚名称	功能描述
VCC	连接到 Arduino 的 5V 引脚
GND	连接到 Arduino 的 GND 引脚
SCL	连接到 Arduino 的 SCL 引脚
SDA	连接到 Arduino 的 SDA 引脚

6. 连接图#

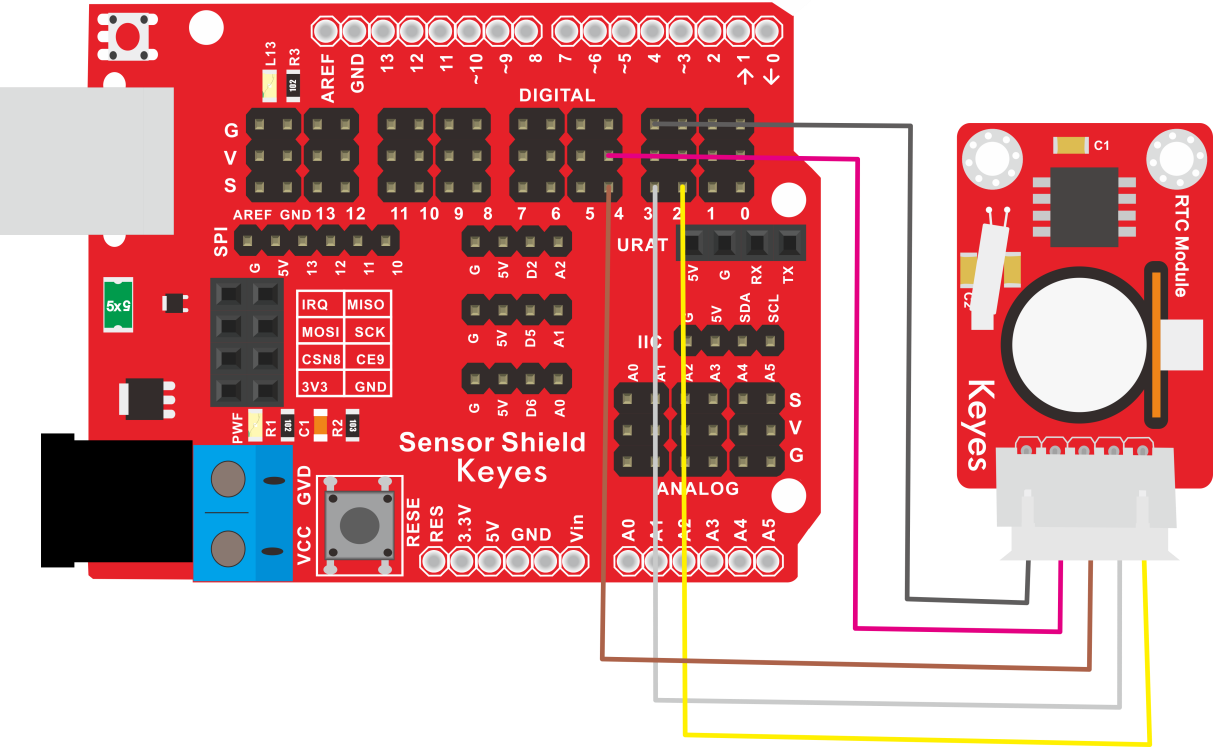

连接示例#

将模块的 VCC 引脚连接到 Arduino 的 5V 引脚。
将模块的 GND 引脚连接到 Arduino 的 GND 引脚。
将模块的 SCL 引脚连接到 Arduino 的 SCL 引脚。
将模块的 SDA 引脚连接到 Arduino 的 SDA 引脚。

7. 示例代码#

以下是一个简单的示例代码，用于读取1302时钟传感器的时间信息：

#include <Wire.h>
#include "RTClib.h"

RTC_DS1302 rtc;

void setup() {
  Serial.begin(9600); // 初始化串口
  rtc.begin(); // 初始化时钟
}

void loop() {
  DateTime now = rtc.now(); // 获取当前时间

  Serial.print(now.year(), DEC);
  Serial.print('/');
  Serial.print(now.month(), DEC);
  Serial.print('/');
  Serial.print(now.day(), DEC);
  Serial.print(" ");
  Serial.print(now.hour(), DEC);
  Serial.print(':');
  Serial.print(now.minute(), DEC);
  Serial.print(':');
  Serial.print(now.second(), DEC);
  Serial.println();

  delay(1000); // 每秒更新一次
}

代码说明#

Wire库：用于I2C通信。
RTClib库：用于处理时钟数据。
rtc.now()：获取当前时间。

8. 实验现象#

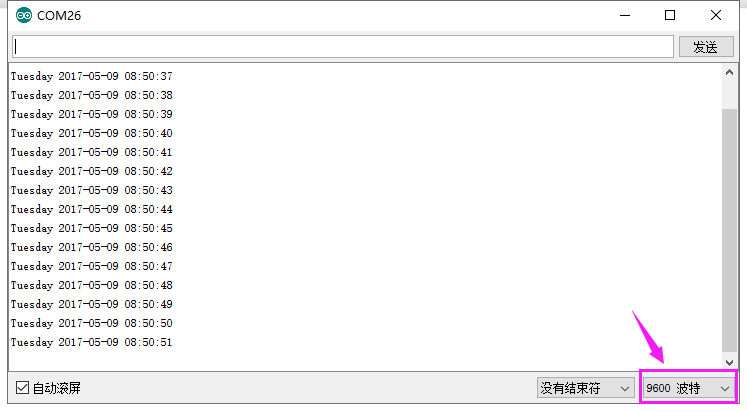

上传程序后，1302时钟传感器将实时输出当前时间，用户可以在串口监视器中看到时间信息，表示模块正常工作。

9. 应用示例#

时钟：用于制作电子时钟。
定时器：用于定时器和计时器应用。
时间监测：用于时间相关的监测和记录。

10. 注意事项#

确保模块连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内，避免过载。
避免将传感器暴露在极端环境中，以免损坏。
