第09课 LED表情灯板#

(1)项目介绍#

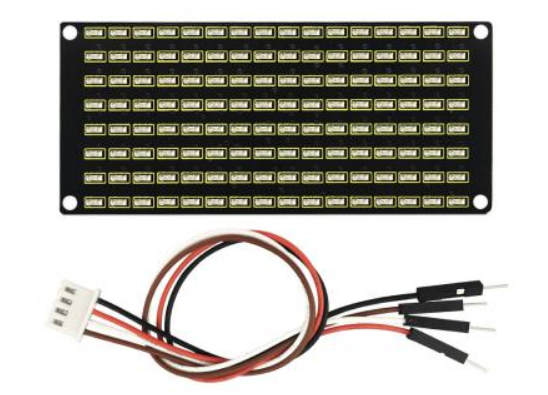

如果在我们的机器人上加一块表情面板,这将是多么好玩的一件事情,keyes的8X16点阵就可以满足你的要求。你可以自己创建面部表情,动画,图案或者是其他有趣的显示。8X16 LED灯板自带128个LED。微处理器(arduino)的数据通过两线总线接口与AiP1640通讯,从而控制模块上128个LED的亮灭,从而让模块上点阵显示你需要的图案。为方便接线,我们还配送一根HX-2.54 4Pin接线。

(2)规格参数#

工作电压: DC 3.3-5V

功率损耗:400mW

震荡频率:450KHz

驱动电流:200mA

工作温度:-40~80℃

通信方式:I2C通信

(3)8X16点阵模块详细介绍#

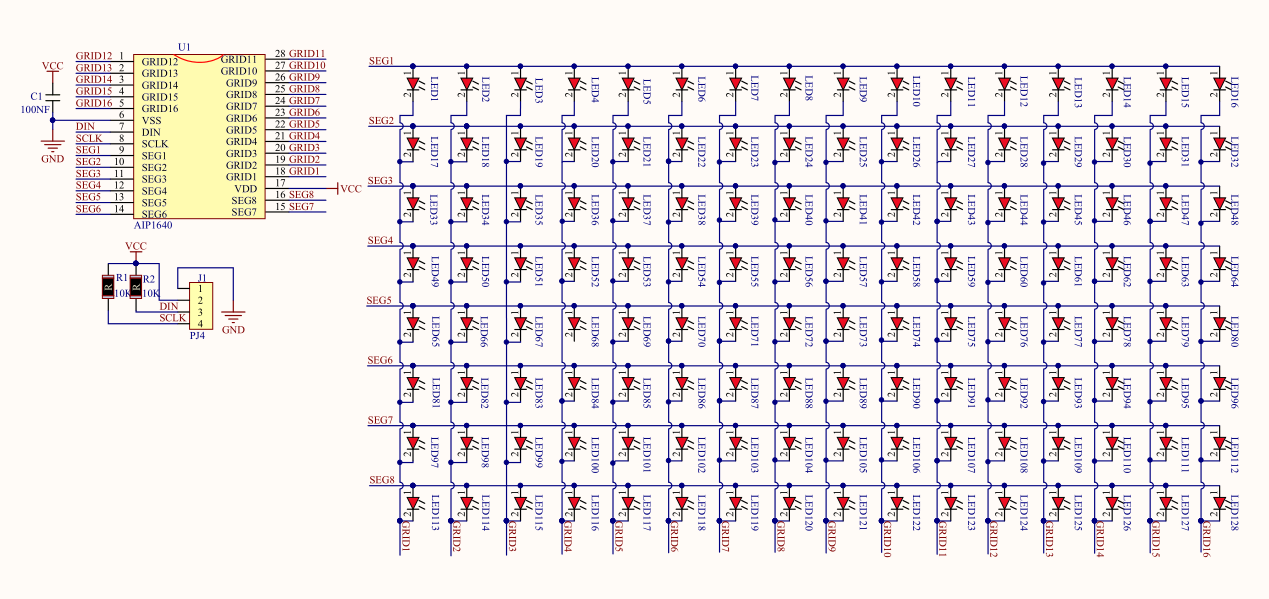

8X16点阵的电路图


控制8X16点阵的原理

是怎么控制8X16点阵的每个led灯的呢?要知道一个字节有8位,每一位是0或1,0时关闭led,1时打开led灯,那么一个字节就可以控制点阵一列的led灯开关了,自然16个字节就可以控制16列led灯,即控制了8X16点阵。

接口说明及通讯协议

微处理器(arduino)的数据通过两线总线接口与AiP1640通讯。

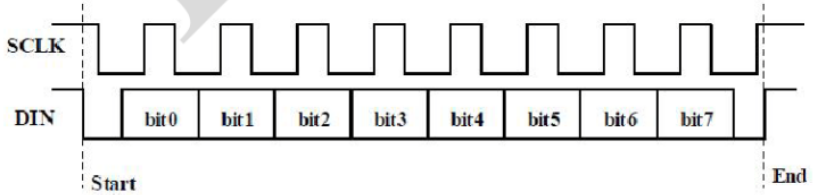

通讯协议图如下(SCLK)就是SCL,(DIN)就是SDA。

①数据输入的开始条件是,SCL为高电平,SDA由高变低。

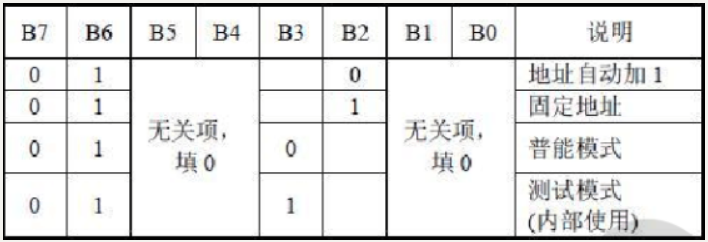

②数据命令设置,有下图所示方法可选。我们的示例程序中选择 地址自动加1的方式,其二进制是0100 0000对应的十六进制为0x40

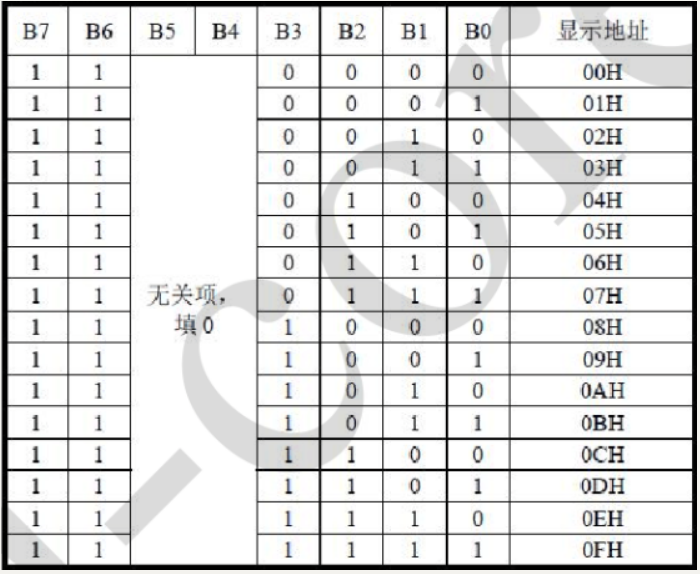

③地址命令设置,有如下图地址可以选。我们示例程序中选了第一个00H,其二进制1100 0000对应的十六进制是0xc0

④数据输入的要求是,在输入数据时当SCL是高电平时,SDA上的信号必须保持不变,只有SCL上的时钟信号为低电平时,SDA上的信号才可以改变。数据的输入是 低位在前,高位在后 传输。

⑤数据传输结束的条件是,SCL为低时,SDA为低,SCL为高时,SDA电平也变为高电平。

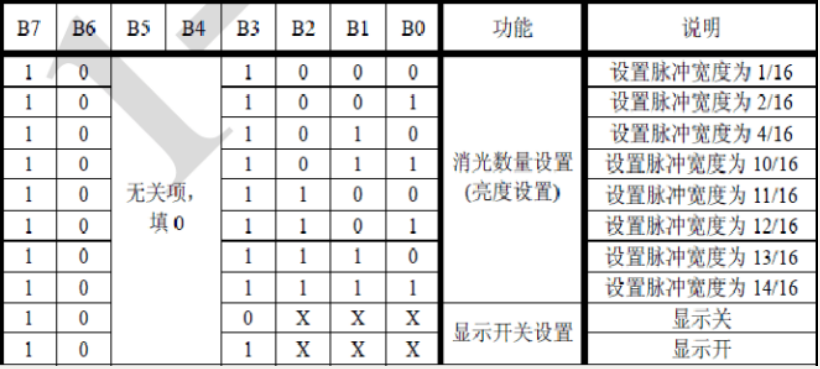

⑥显示控制,设置不同脉宽,脉宽有如下图可选。我们示例中选了脉宽为4/16,1000 1010对应的十六进制是0x8A

对应我们的示例程序来学习会理解的更好。

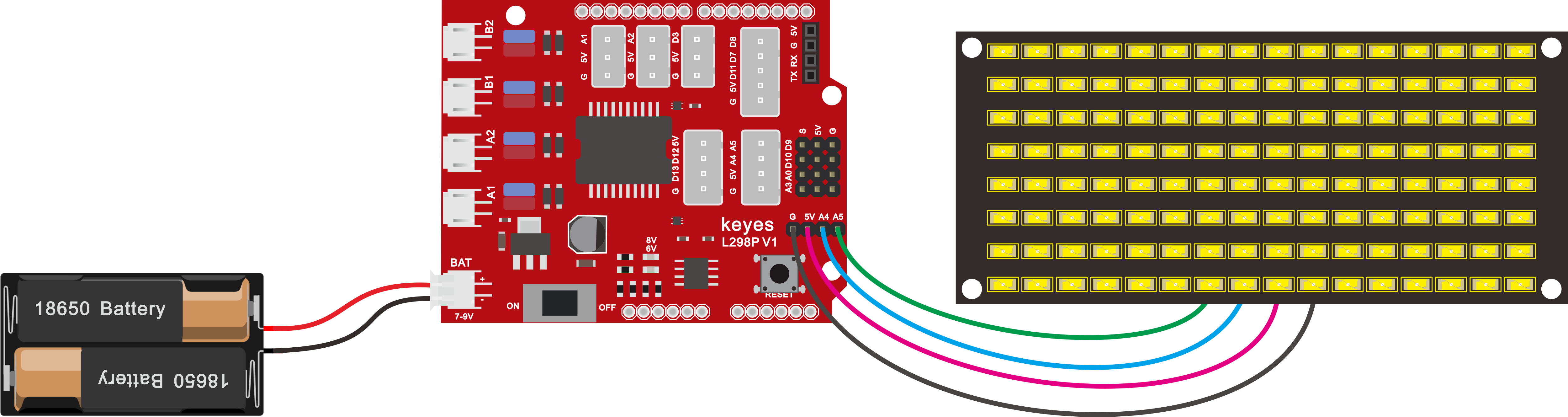

(4)接线图#


接线注意: 8x16 LED灯板的GND、VCC、SDA、SCL分别对应的接到keyestudio传感器扩展板-(GND)、+(VCC)、A4、A5进行两线串行通信。(注意:这里是接了arduino IIC的引脚,但是这个模块并不是IIC通讯的,是可以接任意两个引脚的。)

(5)项目代码#

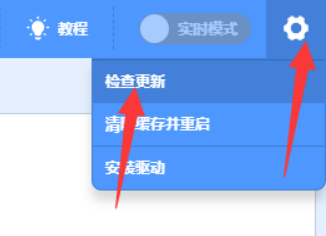

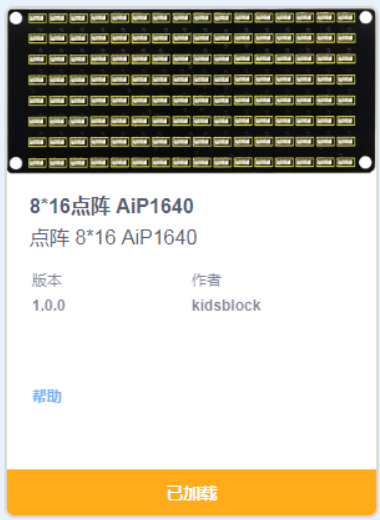

点阵显示上面画的微笑表情的代码:添加点阵代码块(如果没有找到这个模块,请点击右上角的设置-检查更新)

在事件栏拖出Arduino启动模块:

在点阵栏拖出初始化点阵模块设置点阵SDA脚为A4,SCL脚为A5:

在控制栏拖出重复执行模块:

在点阵栏拖出点阵显示模块,并设置显示图案为微笑:

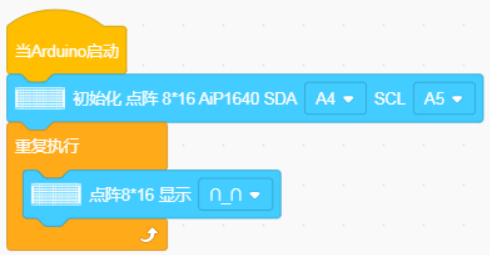

完整代码:

(6)项目结果#

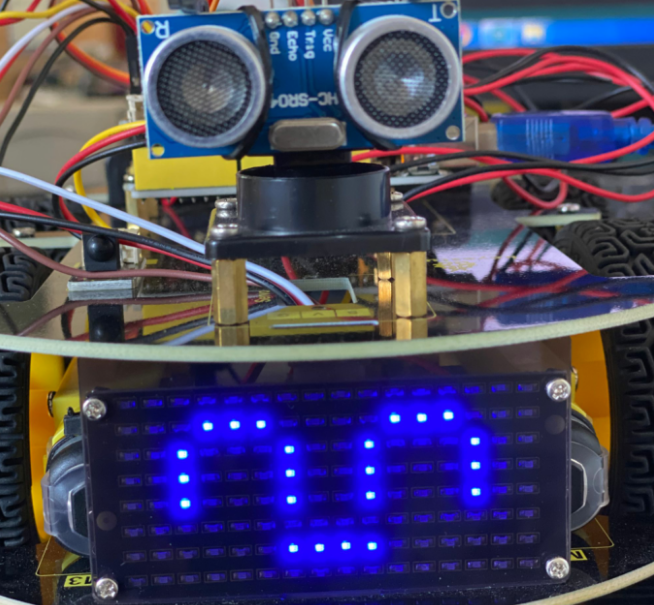

在开发板上传代码成功之后,看一下,我们的显示屏上是不是显示了一个笑脸。

(7)项目拓展#

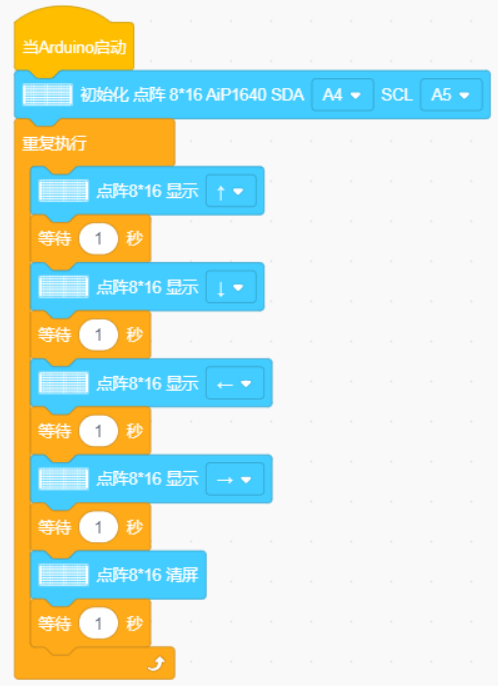

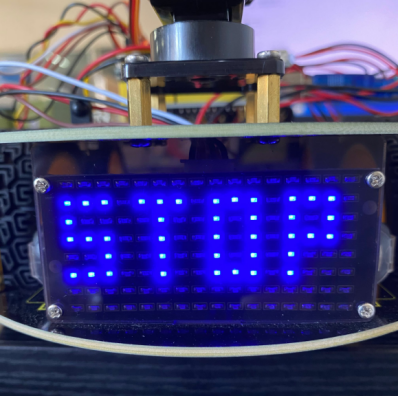

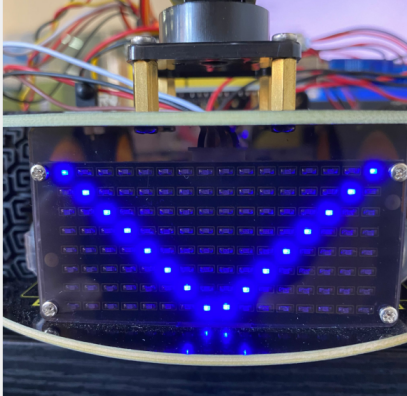

我们利用刚刚学到的知识,让点阵循环显示前进图案,后退图案,左转图案,右转图案然后清除图案,时间间隔为1秒。接线图不变。

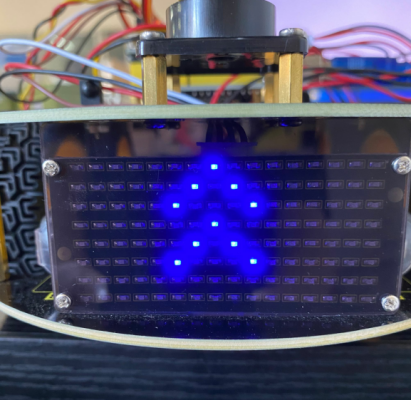

上传代码到开发板,我们看到表情面板循环显示设置的图案。
