第11课 循线智能车#
(1)项目介绍:#
前面我们详细的介绍了画地为牢智能车的实现方法。在这里我们可以结合前面课程中知识制作一个循迹智能车。实验中,我们还是通过循迹传感器检测智能车底部是否存在黑线,然后根据检测结果控制两个电机的转动,从而控制智能车沿着黑线行走。
(2)流程图:#
循迹智能车具体逻辑如下表格。
检测 |
中循迹传感器 |
中循迹传感器 |
检测到黑线:高电平 |
检测到黑线:高电平 |
|---|---|---|---|---|
检测 |
中循迹传感器 |
中循迹传感器 |
检测到白线:低电平 |
检测到白线:低电平 |
检测 |
左循迹传感器 |
左循迹传感器 |
检测到黑线:高电平 |
检测到黑线:高电平 |
检测 |
左循迹传感器 |
左循迹传感器 |
检测到白线:低电平 |
检测到白线:低电平 |
检测 |
右循迹传感器 |
右循迹传感器 |
检测到黑线:高电平 |
检测到黑线:高电平 |
检测 |
右循迹传感器 |
右循迹传感器 |
检测到白线:低电平 |
检测到白线:低电平 |
条件 |
条件 |
条件 |
条件 |
状态 |
中循迹传感器检测到黑线 |
中循迹传感器检测到黑线 |
左循迹传感器检测到黑线并且 右循迹传感器检测到白线 |
左循迹传感器检测到黑线并且 右循迹传感器检测到白线 |
左旋转(PWM设为200) |
中循迹传感器检测到黑线 |
中循迹传感器检测到黑线 |
左循迹传感器检测到白线并且 右循迹传感器检测到黑线 |
左循迹传感器检测到白线并且 右循迹传感器检测到黑线 |
右旋转(PWM设为200) |
中循迹传感器检测到黑线 |
中循迹传感器检测到黑线 |
左循迹传感器检测到白线并且 右循迹传感器检测到白线 |
左循迹传感器检测到白线并且 右循迹传感器检测到白线 |
前进 |
中循迹传感器检测到黑线 |
中循迹传感器检测到黑线 |
左循迹传感器检测到黑线并且右循迹传感器检测到黑线 |
左循迹传感器检测到黑线并且右循迹传感器检测到黑线 |
前进 |
中循迹传感器检测到白线 |
中循迹传感器检测到白线 |
左循迹传感器检测到黑线并且 右循迹传感器检测到白线 |
左循迹传感器检测到黑线并且 右循迹传感器检测到白线 |
左旋转(PWM设为200) |
中循迹传感器检测到白线 |
中循迹传感器检测到白线 |
左循迹传感器检测到白线并且 右循迹传感器检测到黑线 |
左循迹传感器检测到白线并且 右循迹传感器检测到黑线 |
右旋转(PWM设为200) |
中循迹传感器检测到白线 |
中循迹传感器检测到白线 |
左循迹传感器检测到白线并且 右循迹传感器检测到白线 |
左循迹传感器检测到白线并且 右循迹传感器检测到白线 |
停止 |
中循迹传感器检测到白线 |
中循迹传感器检测到白线 |
左循迹传感器检测到黑线并且右循迹传感器检测到黑线 |
左循迹传感器检测到黑线并且右循迹传感器检测到黑线 |
停止 |
按照前面思路设计好智能车后,我们就需要按照设计思路开始制作智能车。我们需要设计对应的接线,测试代码,然后接线上传代码,运行,确保智能车能够实现理想中的功能。
(3)接线图:#
巡线模块+电机

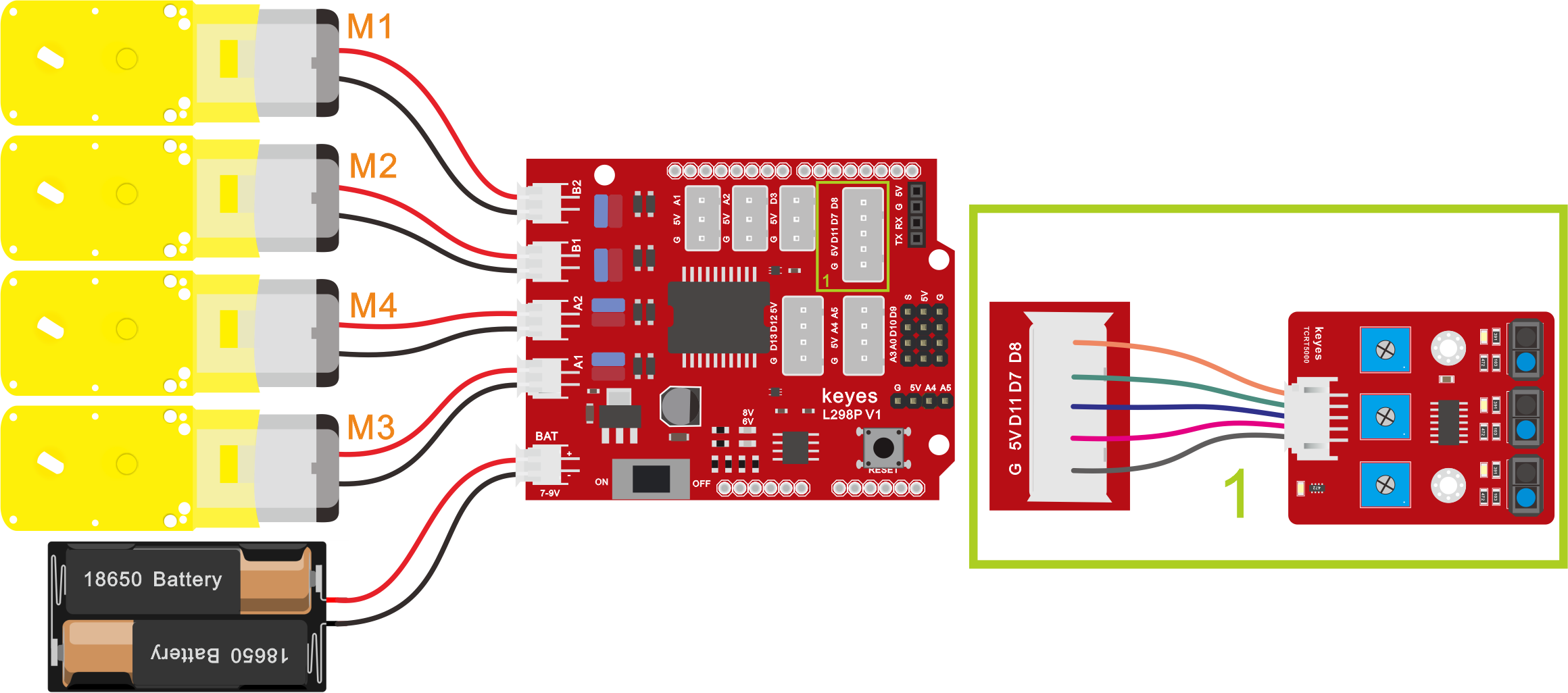

接线注意:用导线把循迹模块连接到电机驱动扩展板上P1接口的G、V、D11、D7、D8;(M1、M2)和(M3、M4)两对时电机分别对应的连接到电机驱动扩展板上的接口B和接口A,电源接到BAT接口。
(4)测试代码:#
①初始化 |
|
|---|---|
②设置变量L_pin、M_pin、R_pin为整数并赋值为0 |
|

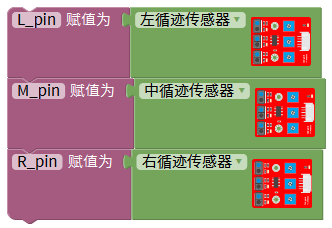

③将三个循迹传感器的值赋值给对应的变量L_pin、M_pin、R_pin中 |
|
④判断中间的循迹传感器是否感应到黑线 |
|
⑤判断左边循迹传感器感应到黑线,右边没有感应到黑线 |
|

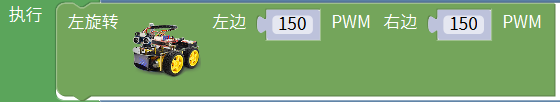

⑥4WD小车以PWM150的速度左转 |
|
⑦判断右边循迹传感器感应到黑线,左边没有感应到黑线 |
|

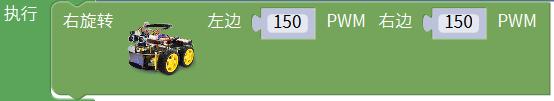

⑧4WD小车以PWM150的速度右转 |
|

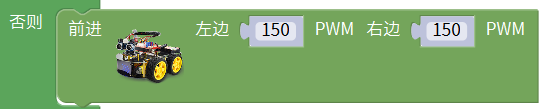

⑨4WD小车以PWM150的速度前进 |
|
⑩当中间的循迹传感器没有感应到黑线时,判断左边循迹传感器感应到黑线,右边没有感应到黑线 |
|
⑪4WD小车以PWM150的速度左转 |
|
⑫判断右边循迹传感器感应到黑线,左边没有感应到黑线 |
|
⑬4WD小车以PWM150的速度右转 |
|

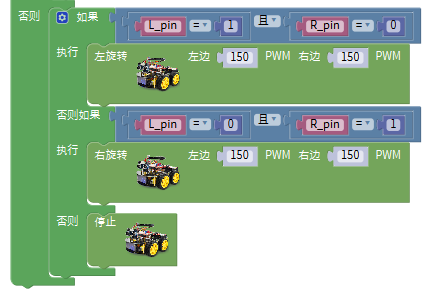

⑭上面条件都不满足时4WD小车停止 |
|

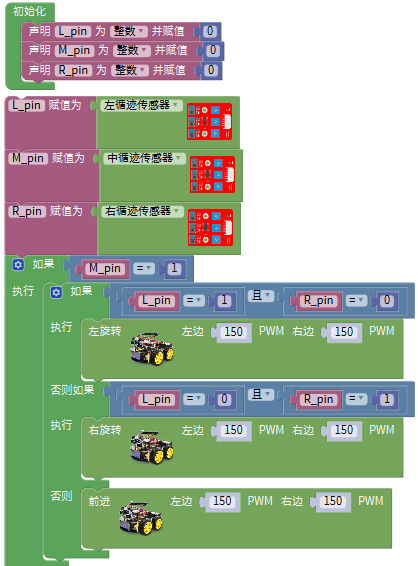

完整代码:


(5)测试结果:#
将驱动扩展板堆叠在UNO Plus板上,上传好代码,按照接线图接线,将拨码开关拨至ON端后,智能车能够沿着黑线行走。
