第04课 舵机控制#

(1)项目介绍:#

舵机是一种位置伺服的驱动器,主要是由外壳、电路板、无核心马达、齿轮与位置检测器所构成。其工作原理是由接收机或者单片机发出信号给舵机,其内部有一个基准电路,产生周期为20ms,宽度为1.5ms 的基准信号,将获得的直流偏置电压与电位器的电压比较,获得电压差输出。

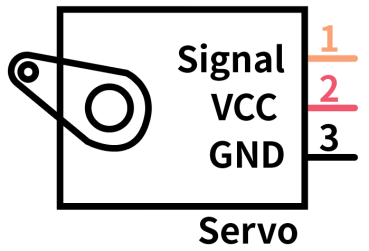

舵机有很多规格,但所有的舵机都有外接三根线,分别用棕、红、橙三种颜色进行区分,由于舵机品牌不同,颜色也会有所差异,棕色为接地线,红色为电源正极线,橙色为信号线。

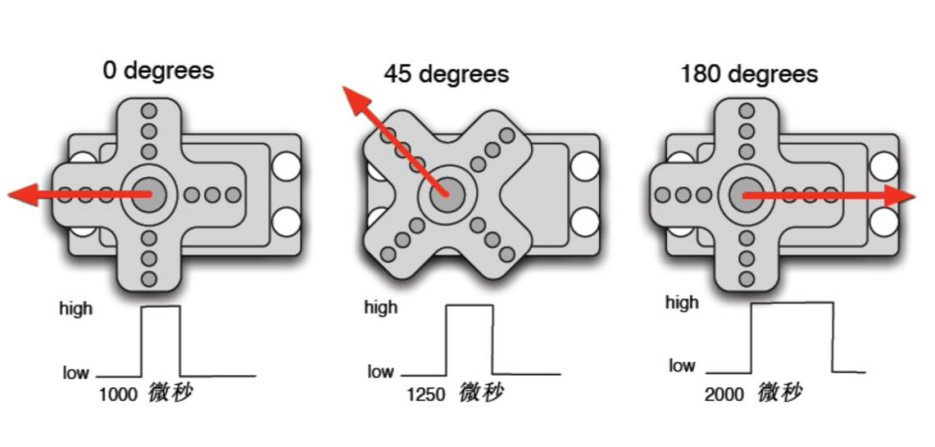

舵机的转动的角度是通过调节PWM(脉冲宽度调制)信号的占空比来实现的,标准PWM(脉冲宽度调制)信号的周期固定为20ms(50Hz),理论上脉宽分布应在1ms到2ms 之间,但是,事实上脉宽可由0.5ms 到2.5ms 之间,脉宽和舵机的转角0°~180°相对应。

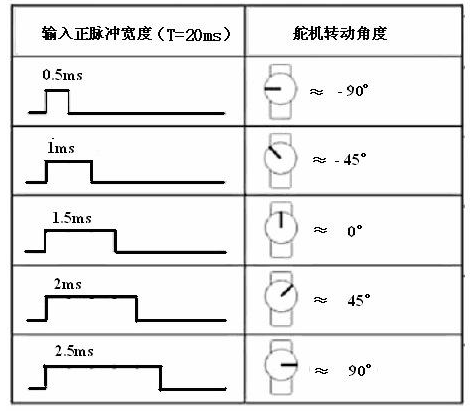

对应的舵机角度值如下:

(2)舵机参数:#

工作电压:DC 4.8V〜6V

可操作角度范围:大约 About 180°(在 500→2500 μsec)

脉波宽度范围:500→2500 μsec

空载转速:0.12±0.01 sec/60(DC 4.8V) 0.1±0.01 sec/60(DC 6V)

空载电流:200±20mA(DC 4.8V) 220±20mA(DC 6V)

停止扭力:1.3±0.01kg·cm(DC 4.8V) 1.5±0.1kg·cm(DC 6V)

停止电流:≦850mA(DC 4.8V) ≦1000mA(DC 6V)

待机电流:3±1mA(DC 4.8V) 4±1mA(DC 6V)

(3)项目组件:#

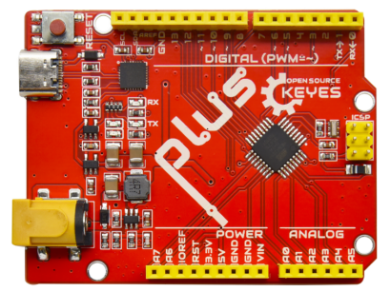

keyes PLUS 开发板*1

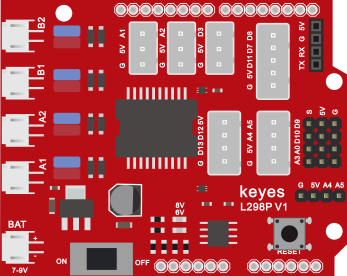

Keyes brick L298P 电机驱动扩展板 V1*1

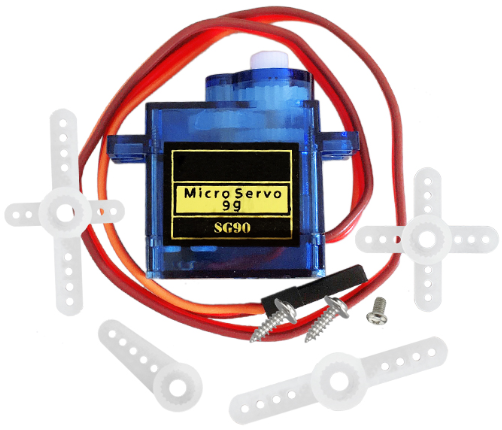

keyes SG90 9G舵机*1

../../../_images/image528.png

../../../_images/image628.png

../../../_images/image718.png

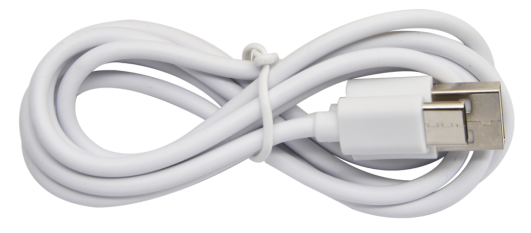

USB线*1

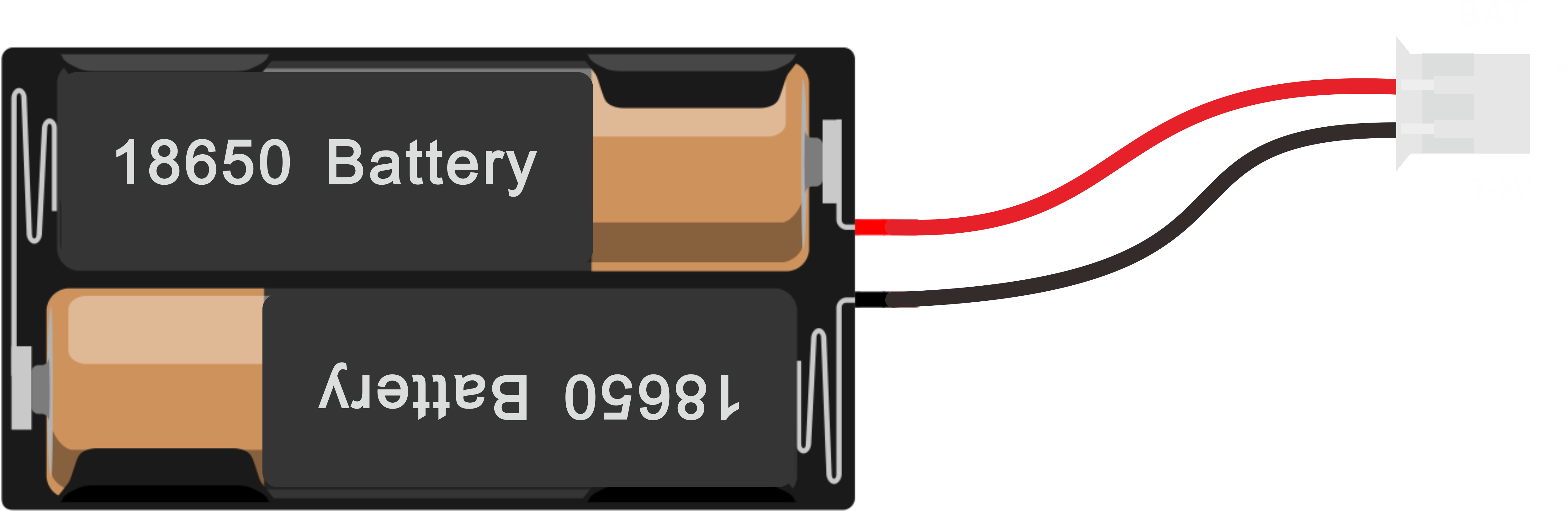

18650双节电池盒*1
(电池 *2自配)

../../../_images/image1029.png

../../../_images/image1126.png

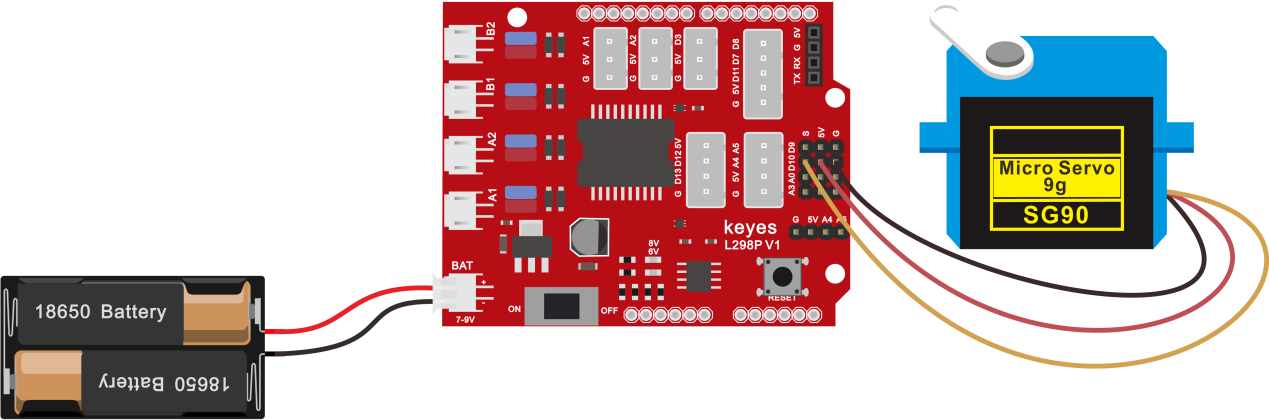

(4)接线图:#

接线注意:舵机连接到G(GND)、V(VCC)、10,舵机的棕色线是与Gnd(G)相连,红色线与5v(V)相连,橙色线是与数字10相连的。接舵机的时候必须要外接供电,因为驱动舵机的电流要求比较大,一般峰值的情况下接近1A,开发板的电流远远不够。如果不接外接电源,很有可能烧坏开发板。

(5)项目代码#

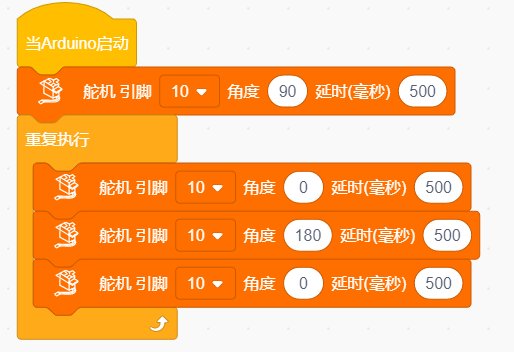

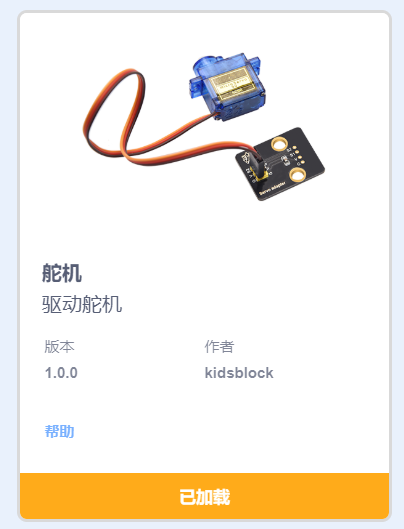

添加舵机代码块

在事件栏拖出Arduino启动模块

初始化舵机:在舵机栏拖出设置舵机模块,引脚为10,角度为90延时为500

在控制栏拖出重复执行模块

在舵机栏拖出设置舵机模块,引脚为10,角度为0延时为500

在舵机栏拖出设置舵机模块,引脚为10,角度为180延时为500

在舵机栏拖出设置舵机模块,引脚为10,角度为0延时为500

完整代码:

在上传代码成功,我们可以看到舵机在0°到180°角度范围来回摆动。
