第03课 巡线传感器#

(1)项目介绍:#

循迹传感器实际上是红外传感器。 此处使用的组件是TCRT5000红外管。

其工作原理是利用红外光对颜色的不同反射率,然后将反射信号的强度转换为电流信号。

在检测过程中,黑色在高电平时处于活动状态,而白色在低电平时处于活动状态。 检测高度为0-3厘米。

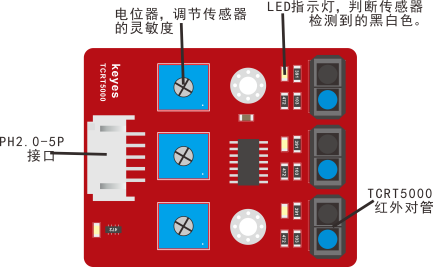

KEYES三路循迹模块在一块板上集成了三个TCRT5000红外管,接线和控制更加方便。

通过旋转传感器上的可调电位器,可以调节传感器的检测灵敏度。

(2)参数:#

工作电压:3.3-5V(DC)

接口:5PIN

输出信号:数字信号

检测高度:0-3厘米

特别说明:在测试之前,请旋转传感器上的电位器以调整检测灵敏度。 当将LED调整在ON和OFF之间的阈值时,灵敏度是最好的。

(3)项目组件:#

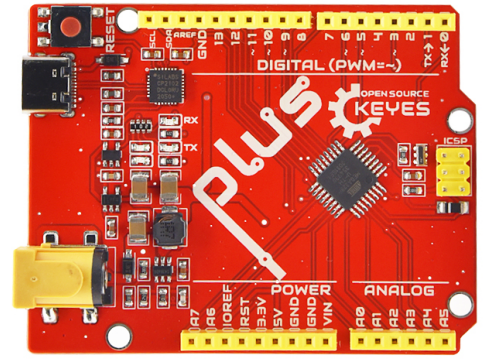

Keyes Uno Plus 开发板 红色环保*1

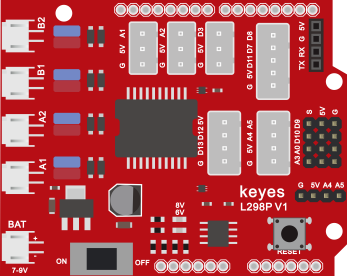

Keyes brick L298P 电机驱动扩展板 V1*1

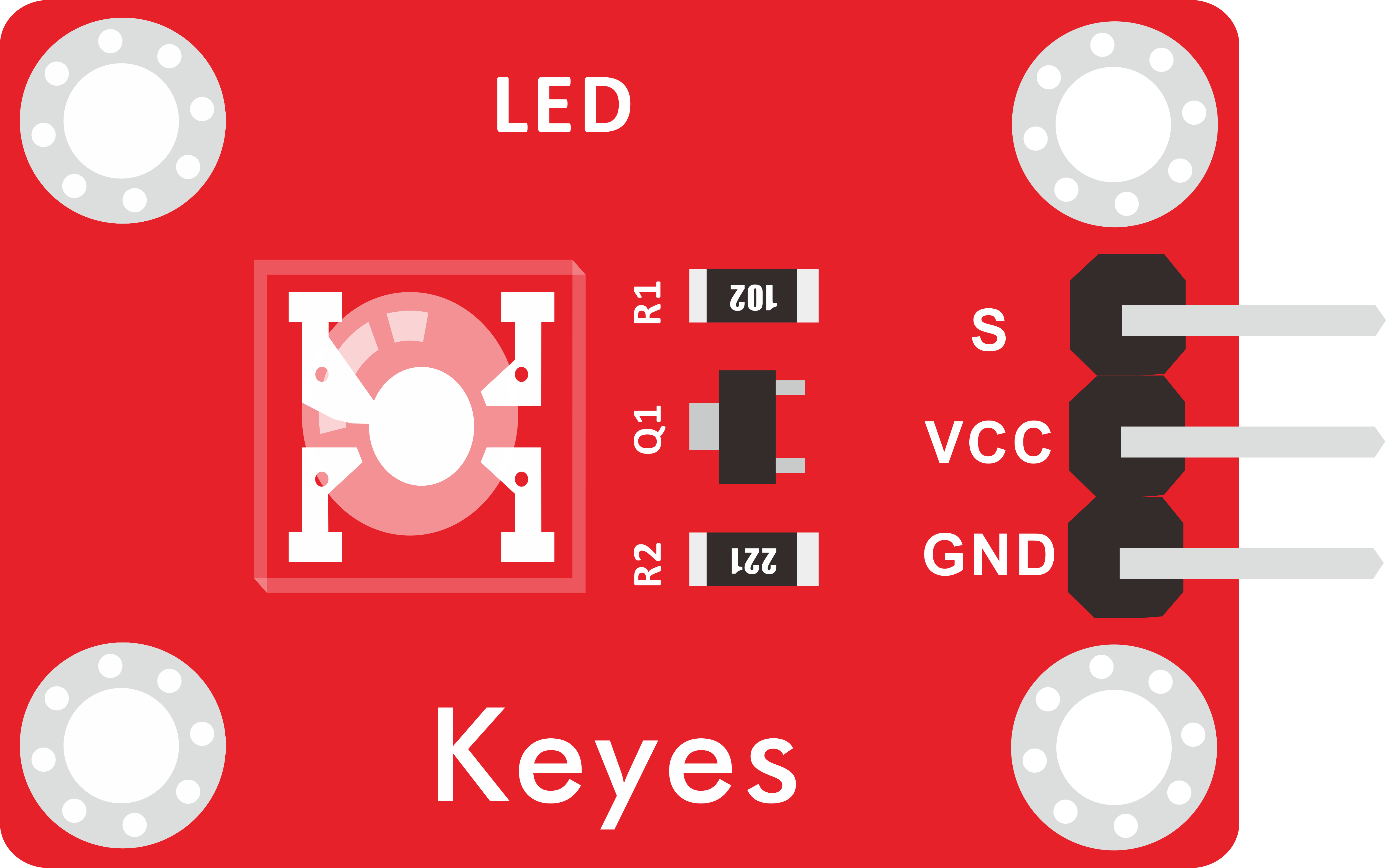

keyes 草帽LED白发红模块*1

Keyes connectors 循迹传感器*1

../../../_images/image329.png

../../../_images/image422.png

../../../_images/image513.png

../../../_images/image613.png

XH2.54转PH2.0 5P 连接线*1

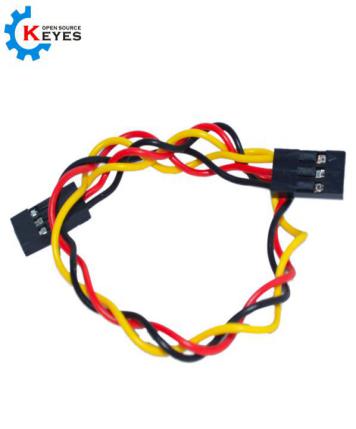

3Pin 双母头杜邦线*1

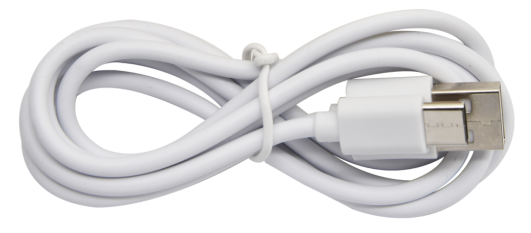

USB线*1

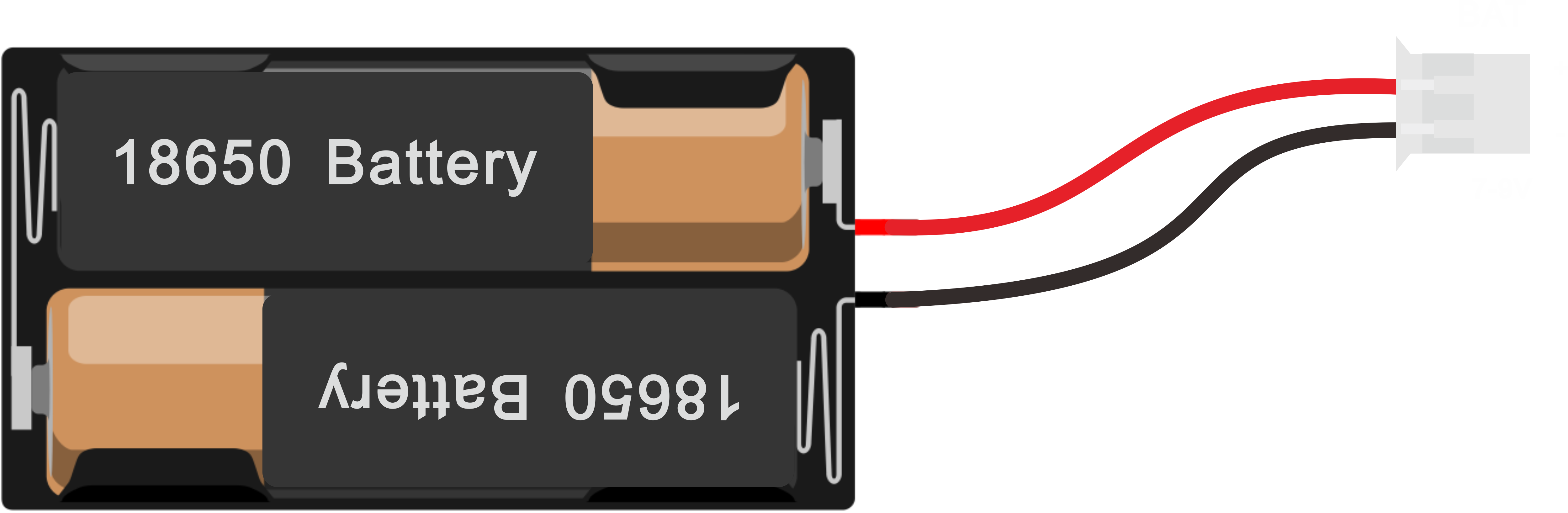

18650双节电池盒*1
(电池 *2自配)

../../../_images/image811.png

../../../_images/image94.jpg

../../../_images/image1013.png

../../../_images/image1113.png

(4)接线图:#

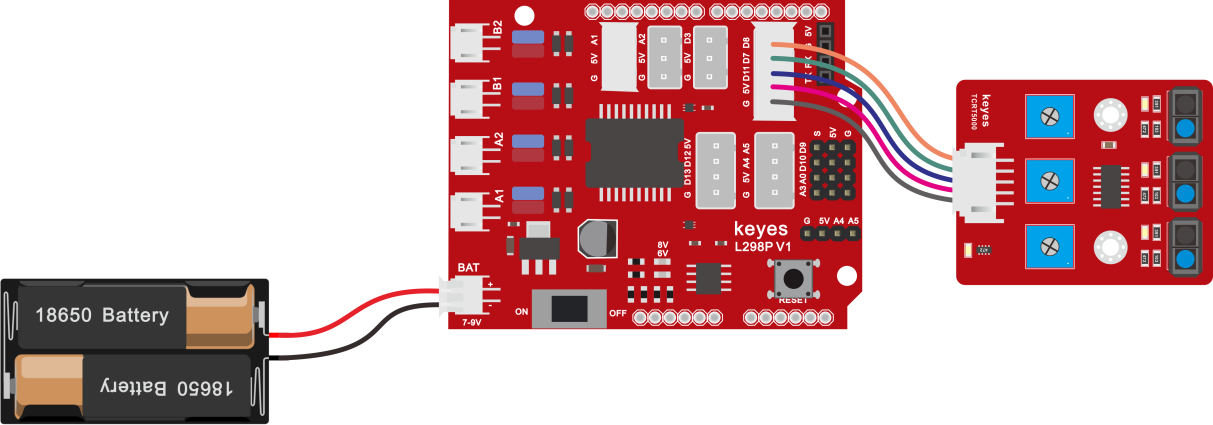

循迹传感器接扩展板的D11、D7、D8引脚(左11,中7,右8)。

(5)项目代码:#

也可以自己通过拖动代码块来编写代码程序,操作步骤如下:

点击“变量”模块,找到并拖出方块,再点击“数学”模块,拖出

然后将item变量名修改为L_val、M_val、R_val,变量类型下拉选择“int”:。

(2)点击“串口”模块,找到 并拖出指令方块放入 方块中。

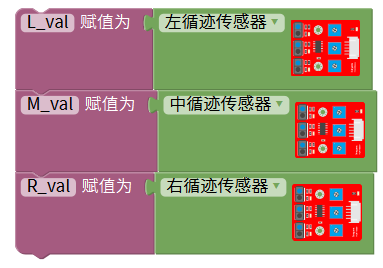

点击“变量”模块,找到并拖出指令方块 ,在点击“Keyes智能小车”里面的“4WD智能小车”选择 ,复制两次,再分别点击下拉三角形按钮选择“中循迹传感器”和“有循迹传感器”,然后放入对应的变量中:

(4)再点击“串口”模块,找到 并拖出指令方块。

(5)点击“变量”模块,找到并拖出指令方块 放入指令方块 中,再在“文本”模块中找到 ,将“hello”改为“ ”(两个空格),是用于换行打印。

(6)点击“Control”模块,找到并拖出方块,延时时间1000毫秒改成100毫秒。

(6)项目结果:#

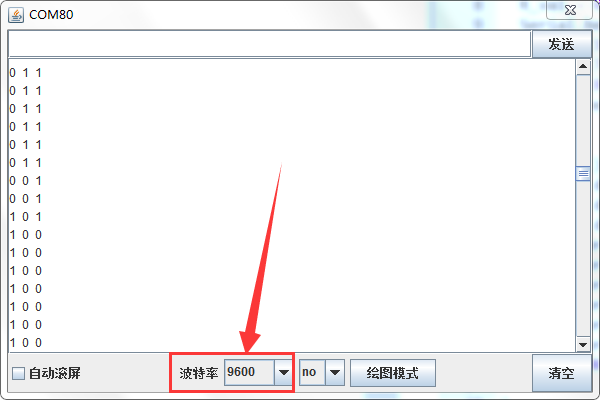

上传代码带开发板,打开串口监视,可以看到左中右三个循迹传感器的状态,如果我们用白纸去遮挡传感器,传感器的状态都是0。在没有接收到信号的时候,三个传感器都是高电平状态,显示的数值是1。

(7)项目拓展:#

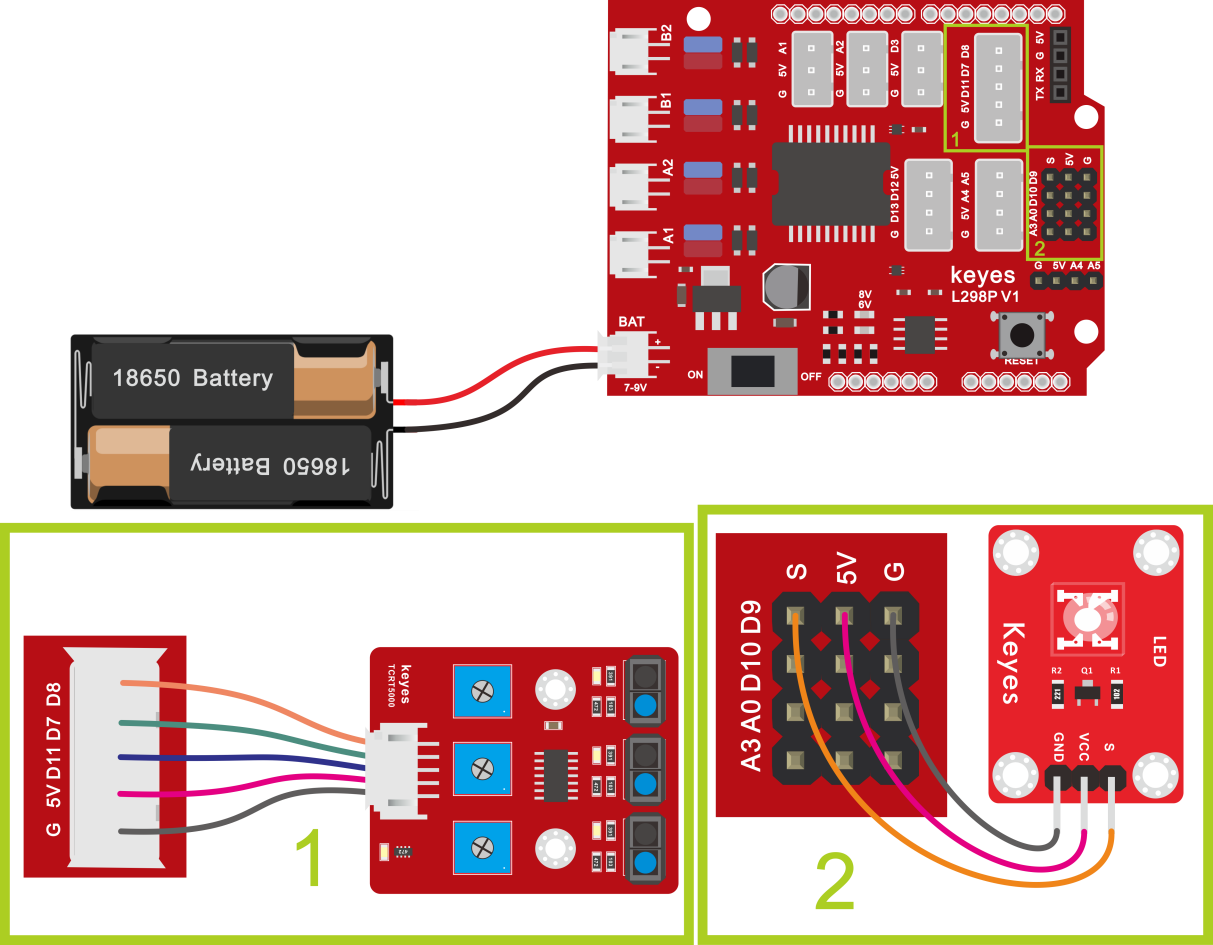

上面我们了解了循迹传感器的工作原理,接下来我们在第9脚接上一个LED 灯,然后通过读取循迹传感器的状态,来控制LED的亮和灭。如下图接线:

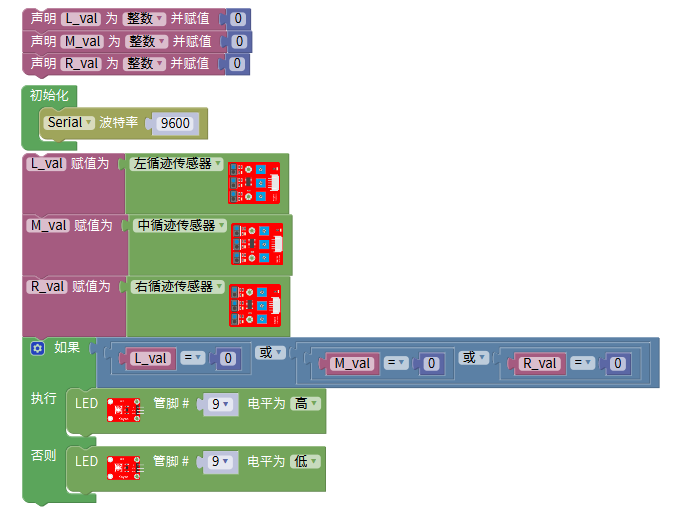

我们开始来编写代码:

上传代码到开发板,用我们的手去一个个的靠近传感器,我们看看LED灯的状态发生了改变没有?当我们用手去遮挡循迹传感器的时候,我们可以看到LED灯亮起来了。
