第04课 舵机控制#
（1）项目介绍：#
舵机是一种位置伺服的驱动器，主要是由外壳、电路板、无核心马达、齿轮与位置检测器所构成。其工作原理是由接收机或者单片机发出信号给舵机，其内部有一个基准电路，产生周期为20ms，宽度为1.5ms 的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。

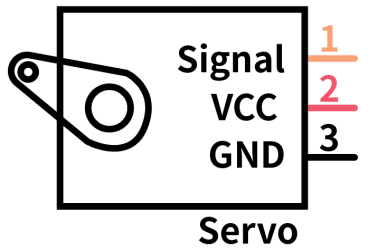

舵机有很多规格，但所有的舵机都有外接三根线，分别用棕、红、橙三种颜色进行区分，由于舵机品牌不同，颜色也会有所差异，棕色为接地线，红色为电源正极线，橙色为信号线。

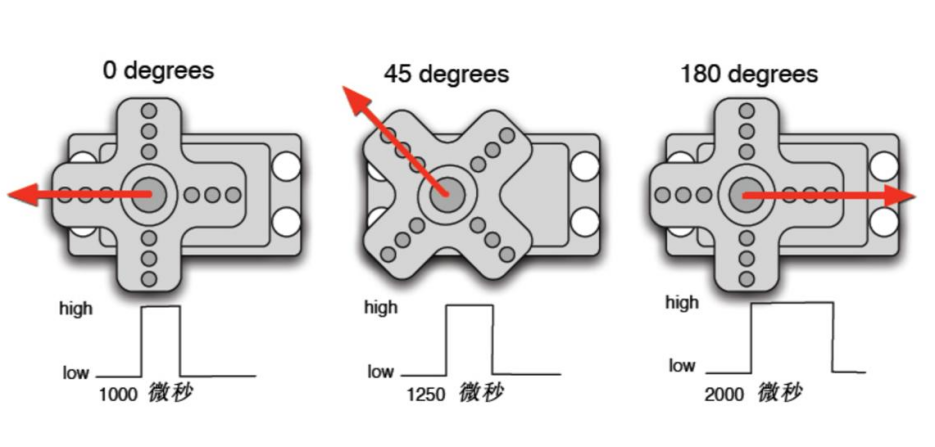

舵机的转动的角度是通过调节PWM（脉冲宽度调制）信号的占空比来实现的，标准PWM（脉冲宽度调制）信号的周期固定为20ms（50Hz），理论上脉宽分布应在1ms到2ms 之间，但是，事实上脉宽可由0.5ms 到2.5ms 之间，脉宽和舵机的转角0°～180°相对应。

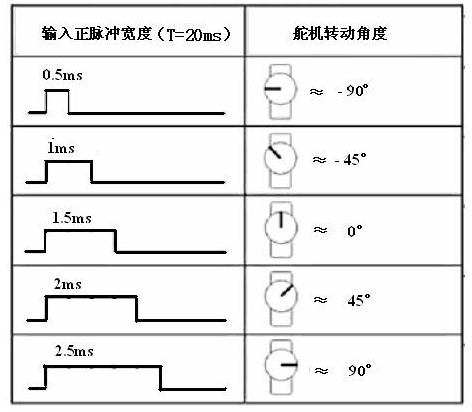

对应的舵机角度值如下:
（2）舵机参数：#
工作电压：DC 4.8V〜6V
可操作角度范围：大约 About 180°(在 500→2500 μsec)
脉波宽度范围：500→2500 μsec
空载转速：0.12±0.01 sec/60（DC 4.8V） 0.1±0.01 sec/60（DC 6V）
空载电流：200±20mA（DC 4.8V） 220±20mA（DC 6V）
停止扭力：1.3±0.01kg·cm（DC 4.8V） 1.5±0.1kg·cm（DC 6V）
停止电流：≦850mA（DC 4.8V） ≦1000mA（DC 6V）
待机电流：3±1mA（DC 4.8V） 4±1mA（DC 6V）
（3）项目组件：#

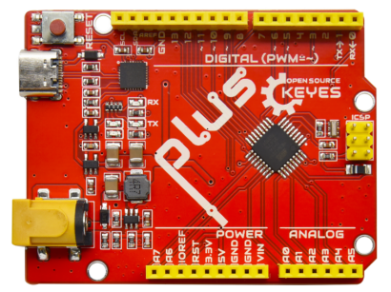

keyes PLUS 开发板*1 |

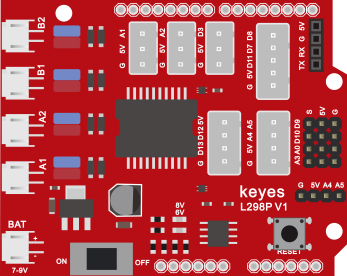

Keyes brick L298P 电机驱动扩展板 V1*1 |

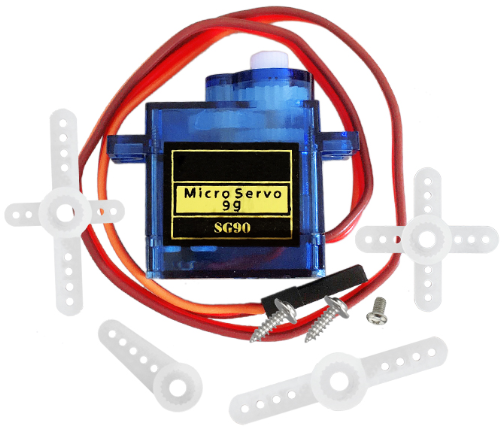

keyes SG90 9G舵机*1 |
|---|---|---|
|
|
|

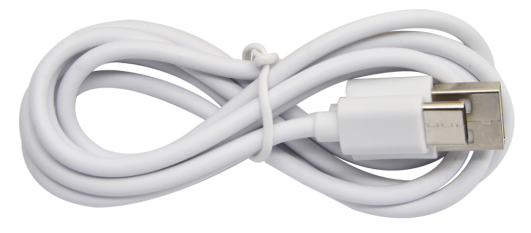

USB线*1 |
USB线*1 |

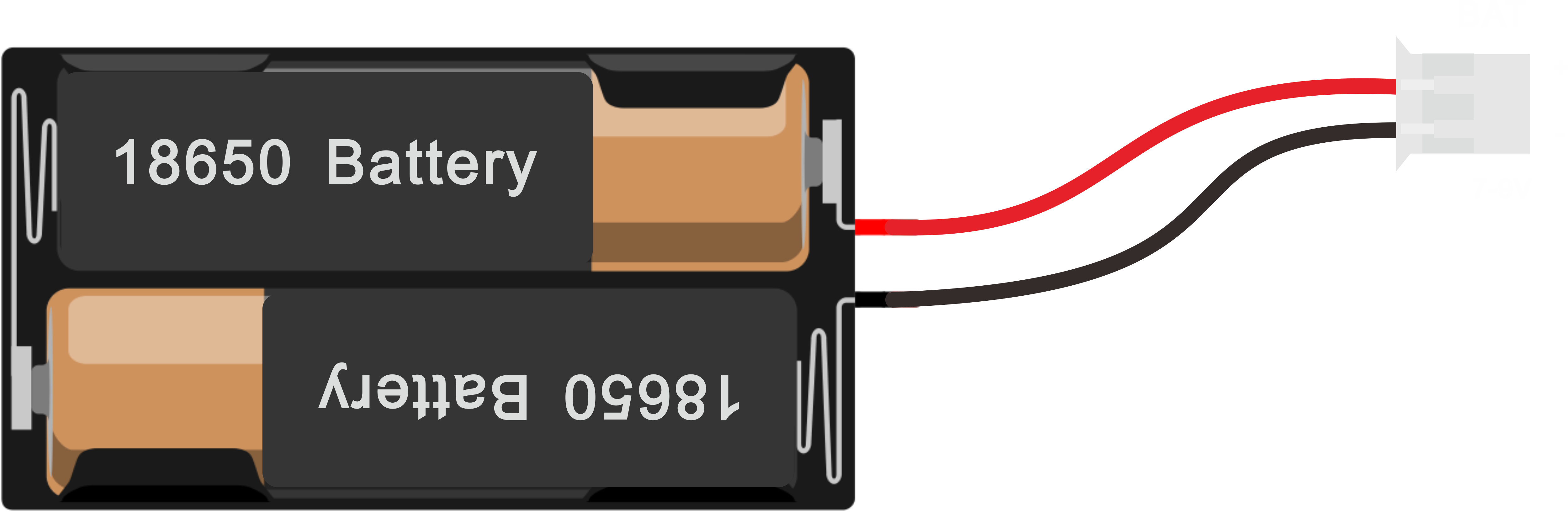

18650双节电池盒*1 |
|
|
|

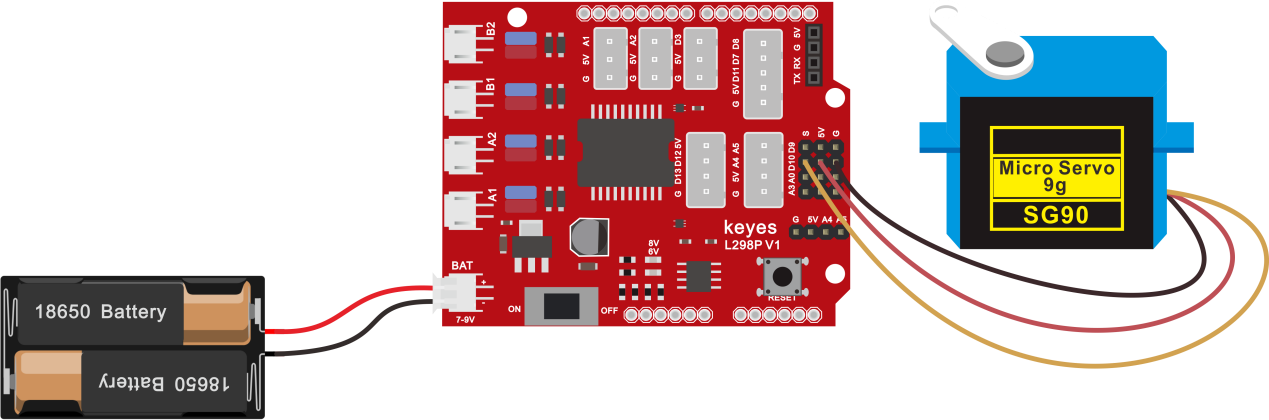

（4）接线图：#
接线注意：舵机连接到G（GND）、V（VCC）、10，舵机的棕色线是与Gnd(G)相连，红色线与5v(V)相连，橙色线是与数字10相连的。接舵机的时候必须要外接供电，因为驱动舵机的电流要求比较大，一般峰值的情况下接近1A，开发板的电流远远不够。如果不接外接电源，很有可能烧坏开发板。

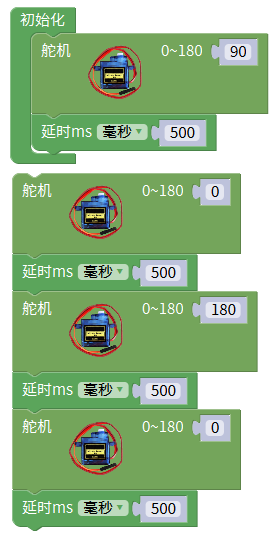

（5）项目代码#
①初始化 |
|
|---|---|
③设置舵机角度为0°，延时为500ms |
|
④设置舵机角度为180°，延时为500ms |
|
⑤设置舵机角度为0°，延时为500ms |
|
在上传代码成功，我们可以看到舵机在0°到180°角度范围来回摆动。
