项目十四 LCD1602显示#

1.项目介绍

Keyes I2C 1602 LCD模块是可以显示2行，每行16个字符的液晶显示器模块。液晶显示器显示蓝底白字，自带I2C通信模块，使用时只需连接单片机I2C通信接口，大大节约了单片机资源。最初的1602 LCD需要7个IO端口来启动和运行，而Keyes I2C 1602 LCD模块内置Arduino IIC/I2C接口，节省了5个IO端口。和Arduino液晶库文件兼容，用起来很简单。

LCD非常适合打印数据和显示数字。可以显示32个字符(16x2)。在Keyes I2C 1602 LCD模块的背面有一个蓝色的电位器，可以转动电位器来调整对比度。连接时请注意，LCD的GND和VCC不能接反，否则会损坏LCD。

2.模块相关资料

工作电压：DC5V
工作电流：< 130mA
I2C地址：0x27
工作环境温度：0°C ~ 45°C（推荐）
控制接口：I2C
驱动芯片：PCF8574T

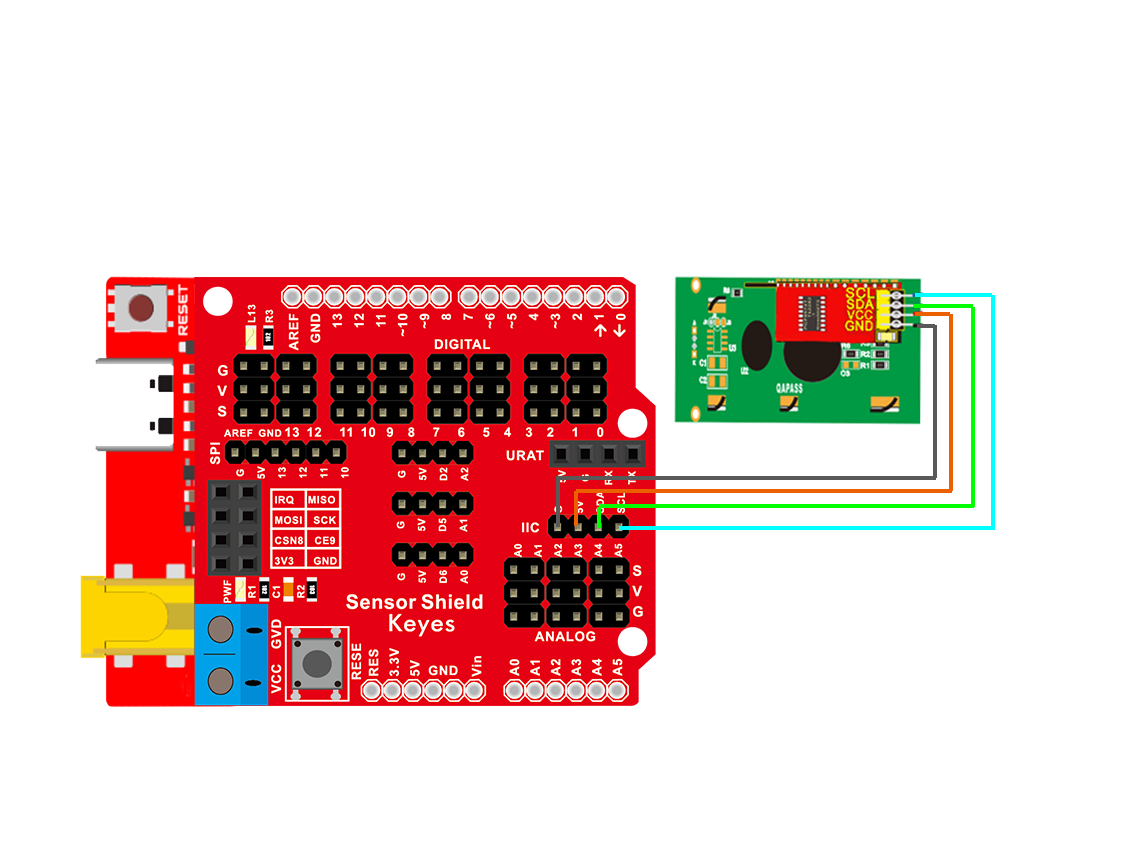

GND	一个接地的引脚
VCC	一个连接到+5V电源的引脚
SDA	一个连接到SDA（或A4）的引脚，用于IIC通信
SCL	一个连接到SCL（或A5）的引脚，用于IIC通信
背光（蓝底白字）
可调对比度
