项目五 太阳能与USB充电锂电池电源模块

1.实验介绍：

本模块集成一片充放电芯片，通过PH2.0MM接口可以外接可充电电池，我们使用了单节锂电池。模块有一个micro USB充电口与一个太阳板充电口，通过任意一个口都可以对外接的锂电池进行充电。模块上也集成一个升压模块，可将电池电压升到6.6V。通过3P黄色弯排针G、V脚可以输出6.6V电压，排针的S脚可以读取电阻1/2分压后的电池电压，模块上的拨动开关就是3P弯针6.6V的电压输出开关。

2.模块规格参数：

充电接口	Micro USB 与 HP2.0MM太阳能板接口
太阳能板接口输入电压	4.4-6V
电池恒压充电值	4.15-4.24V
最大充电电流	800mA
输出接口	3 P 2.54mm 弯针排针
输入电压	6.6V
最大输出电流	1A
外接电池	单节锂电池
环保属性	ROHS

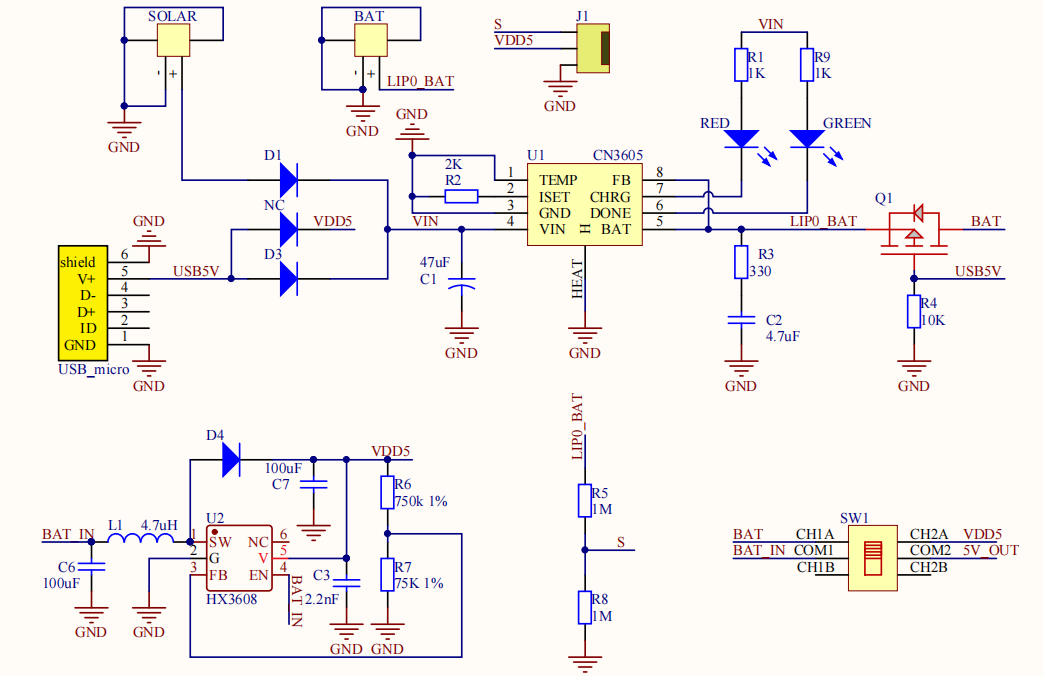

3.模块的原理图

4.模块的简单功能

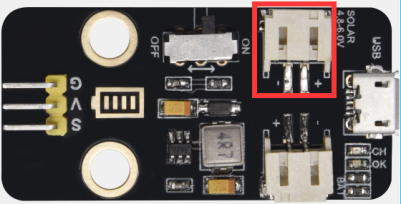

SOLAR4.8-6.0V端是接太阳能板，太阳能通过太阳能板转化成电能，是电源输入端。

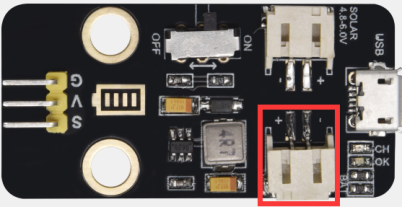

BAT端是接电池盒（可充电电池）的，是电源输出端，给电池充电，可将电能储存在电池内。

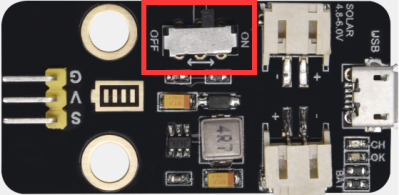

这个拨动开关是电源开关，拨到ON端是接通外接单节锂电池，这样单节锂电池的电压通过模块升压到6.5V从G、V引脚流向Plus开发板，给开发板供电；反之，拨到OFF端是断开外接单节锂电池的电流。

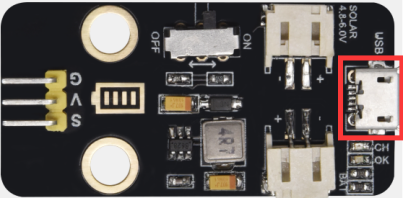

通过microUSB线连接到USB接口和电脑是可以给外接单节锂电池充电的。
