1. 产品介绍#
1.1 产品介绍#

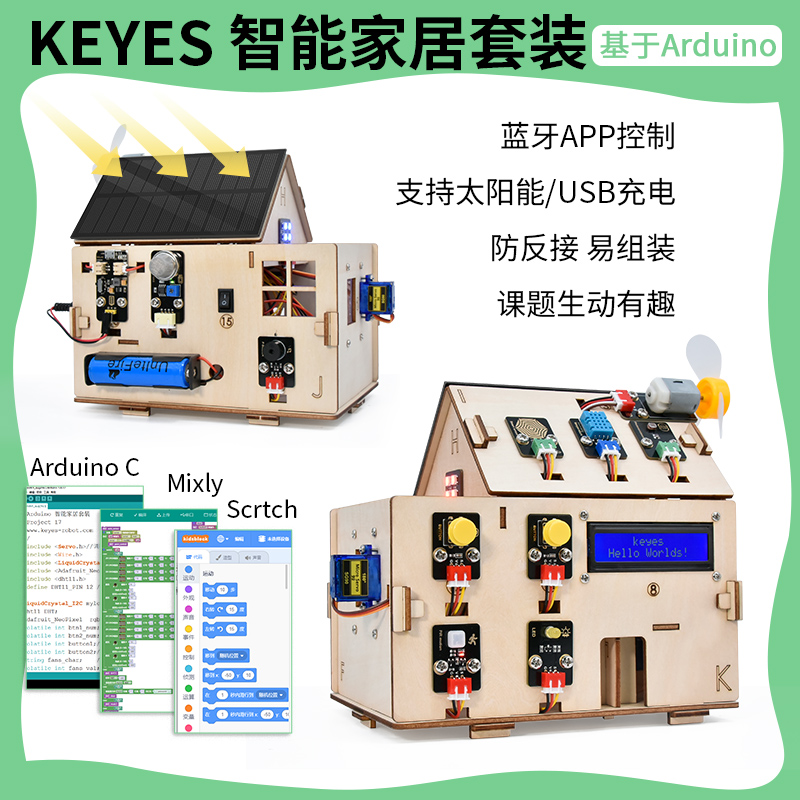

智能家居是未来的发展趋势。通过远程智能化技术来控制设备的方式已越来越贴近于人们的生活。智能家居也越来越受大家的喜爱和重视，而智能家居系统就是以提高家庭居住环境为目的的，它融合了计算机，网络通信，自动控制等现代科学技术，Arduino 智能家居除了能远程操控之外，还可以实现自动控制功能：窗帘自动切换，下雨自动关窗，天黑自动打开灯等；供电系统使用太阳能方式给锂电池进行充电；进而形成的集功能性的、智能性、服务性为一体的舒适实用、安全便利、绿色环保的智能系统。
Arduino智能家居套件我们提供有Arduino C/Mixly和Scratch图形编程的教程，满足不同年龄段的人。跟随我们享受DIY的乐趣！
1.2 产品特点#
本产品集成了舵机开关门窗、温湿度检测功能、人体红外功能、LCD显示功能和蓝牙控制等功能。智能家居的无源蜂鸣器，可以发声警报；光敏传感器和水滴传感器可以检测光照强度和下雨情况；WS2812 RGB模块，可以显示不同颜色；小风扇的速度可以通过PWM信号调节；
本产品通过太阳能充电板给开发板供电，安装接线和拆装电池时，注意线和电池的正负极，务必不要把电池的正负极接反（产品使用18650电池，需自备）。
1.3 产品参数#
连接器端口输入：DC 6V—9V
太阳能充电板输出电压：6.5V
最大输出电流：800mA
最大功率：5.2W
工作温度范围：0-50℃
环保属性：ROHS
1.4 产品清单#
序号 |
名称 |
备用量 |
图片 |
|---|---|---|---|
1 |
Keyes Plus 开发板 |
1 |
|
2 |

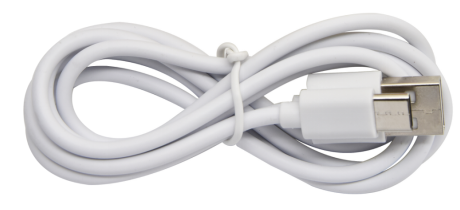

TYPE C数据线 |
1 |
|
3 |
keyes 传感器扩展板 |
1 |
|
4 |

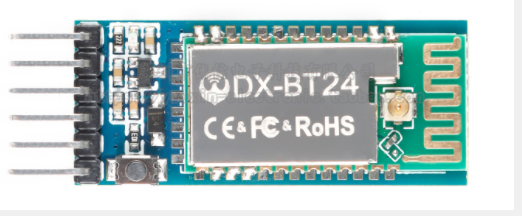

BT-24 蓝牙模块 |
1 |
|

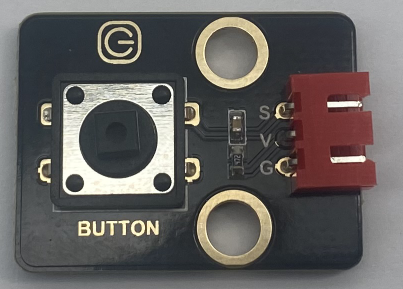

5 |
Keyes单路按键模块 |
2 |
|
6 |
按键帽 |
2 |
|

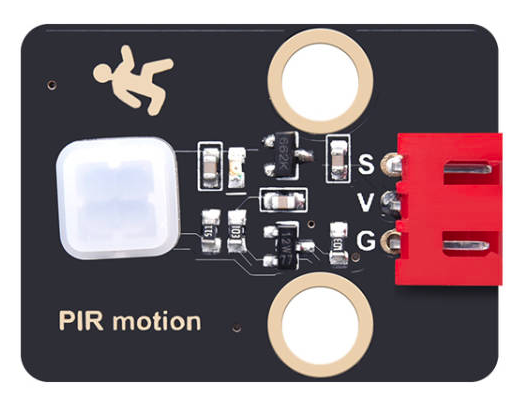

7 |
Keyes 人体红外热释传感器 |
1 |
|

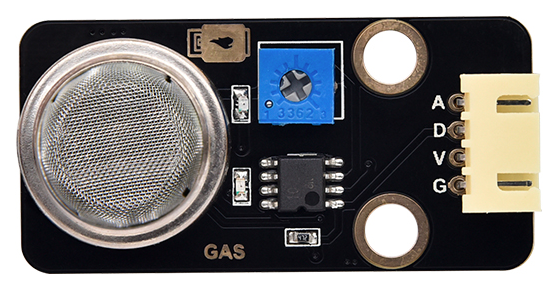

8 |
Keyes MQ-2模拟气体传感器 |
1 |
|
9 |

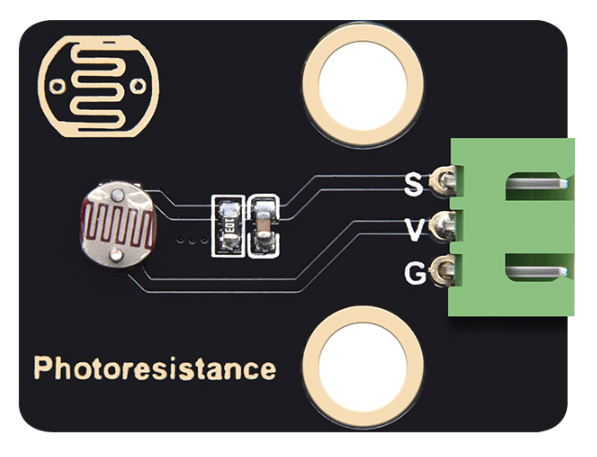

Keyes 光敏电阻传感器 |
1 |
|

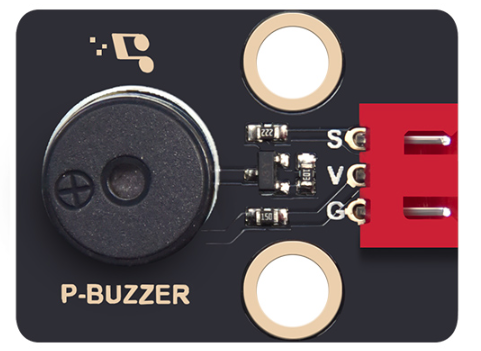

10 |
Keyes 无源蜂鸣器模块 |
1 |
|
11 |

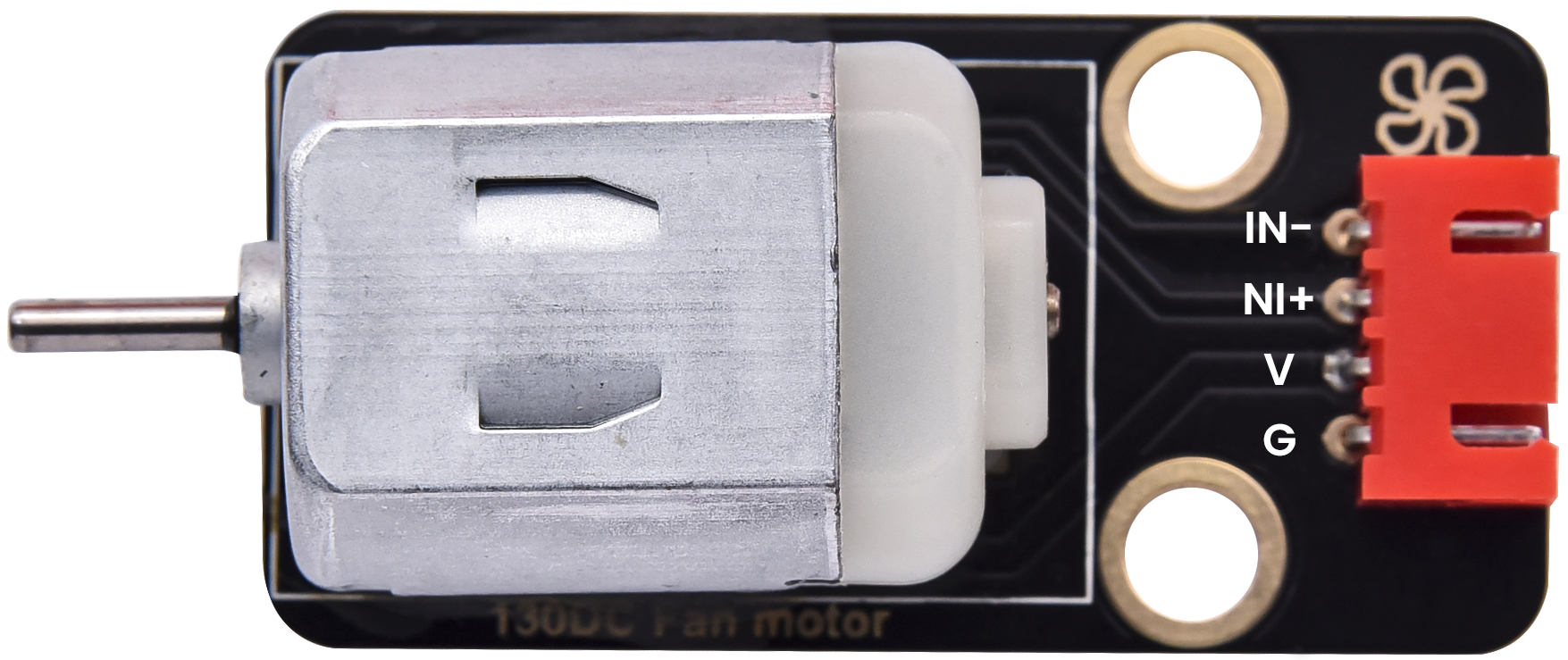

keyes 130电机模块 |
1 |
|
12 |

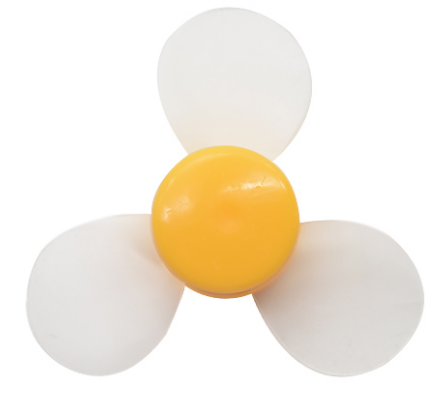

扇叶 |
1 |
|
13 |

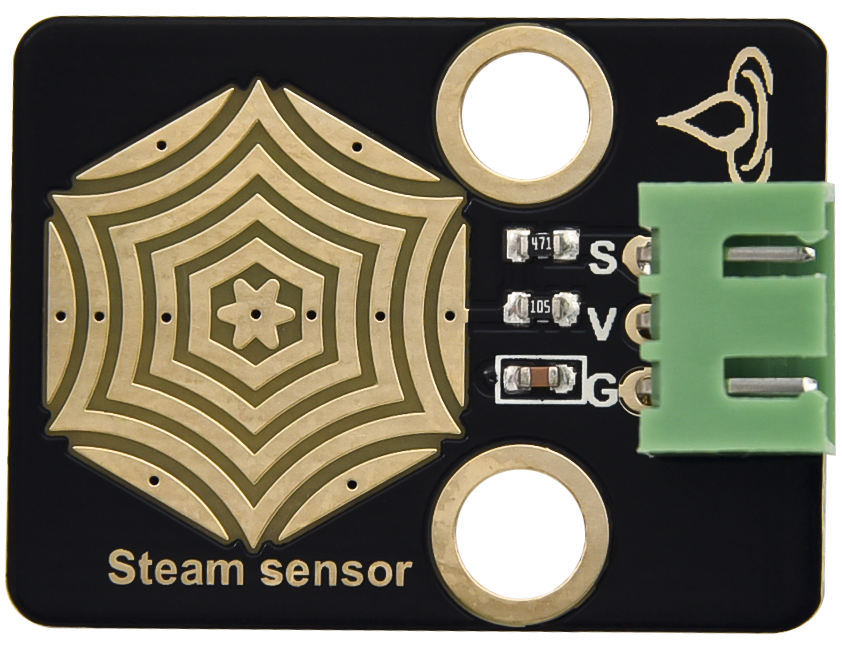

keyes水滴传感器 |
1 |
|
14 |

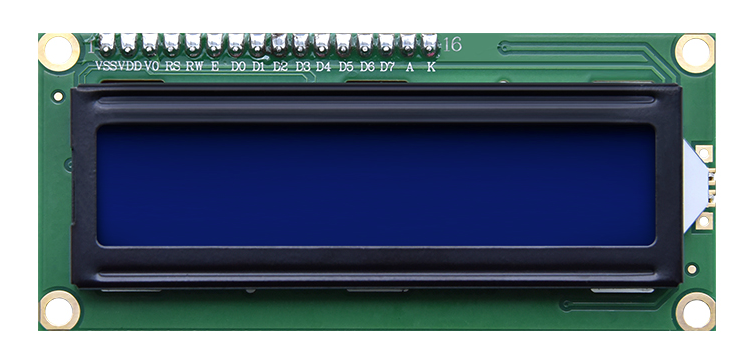

Keyes LCD1602屏 |
1 |
|
15 |

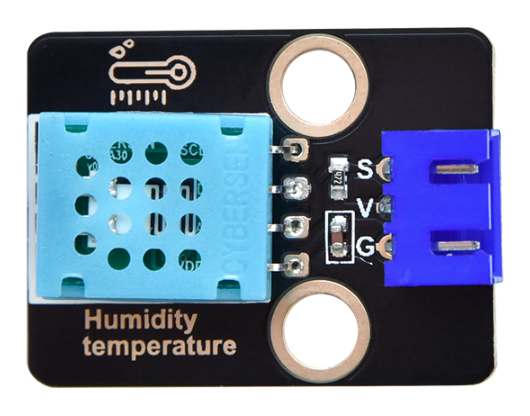

Keyes 温湿度传感器 |
1 |
|
16 |

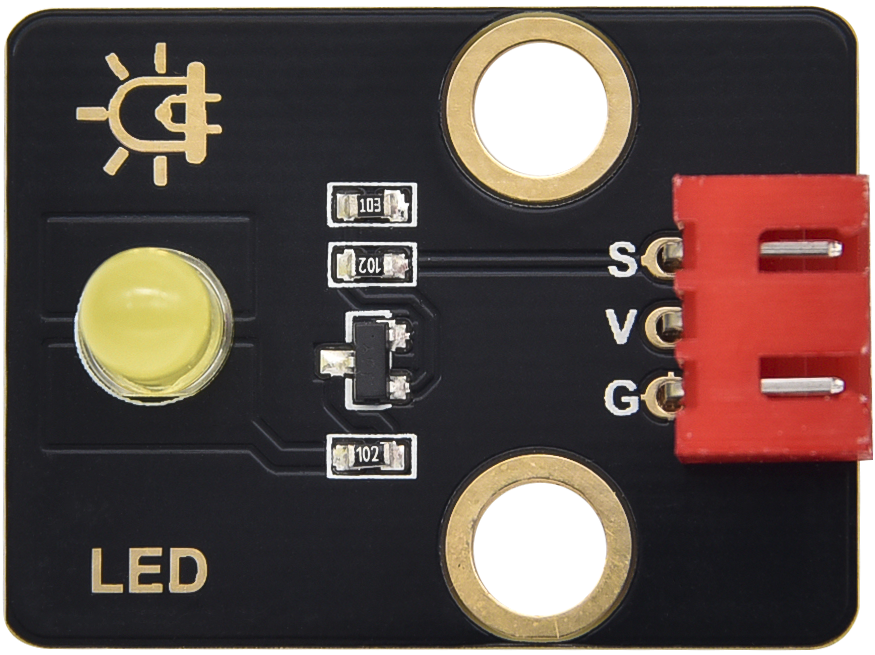

keyes LED模块 |
1 |
|
17 |

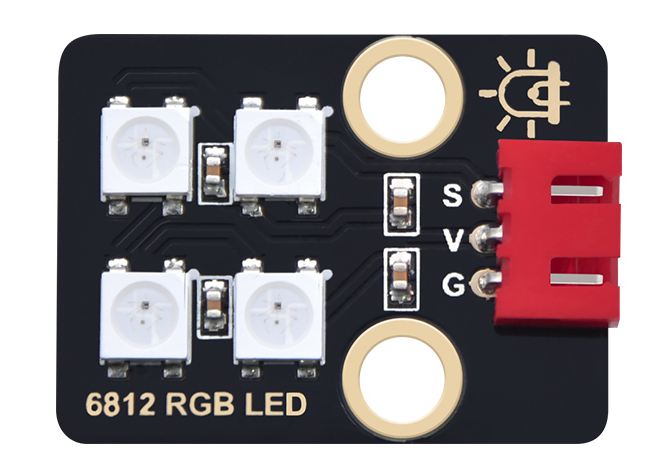

Keyes 6812 RGB模块 |
1 |
|
18 |

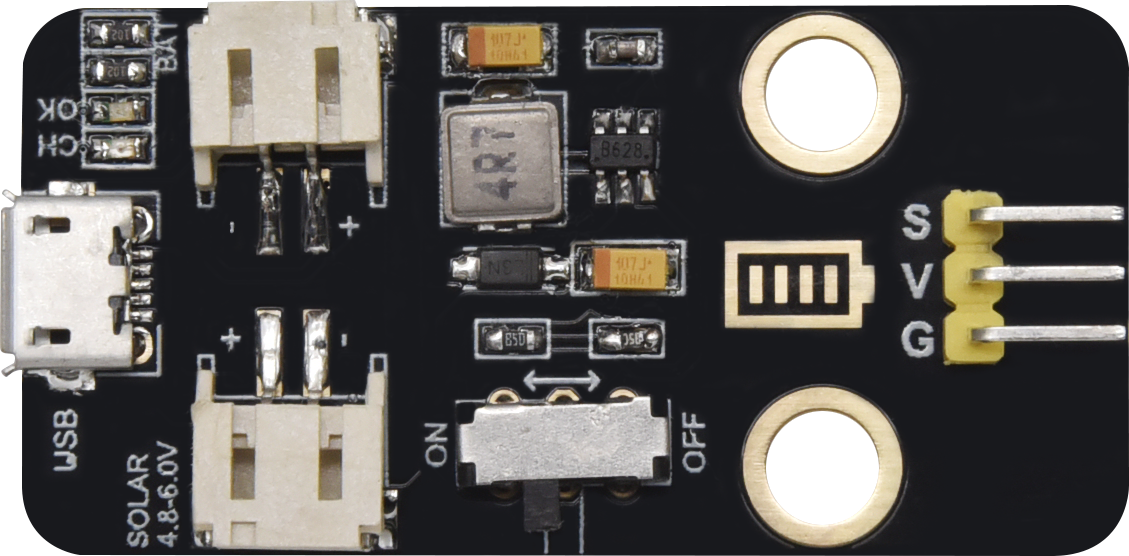

太阳能与USB充电锂电池电源模块 |
1 |
|
19 |

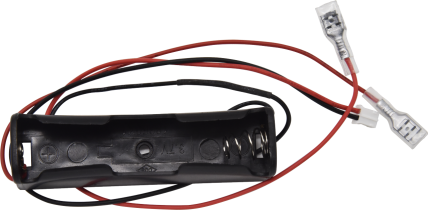

microbit智能家居电池盒 |
1 |
|
20 |

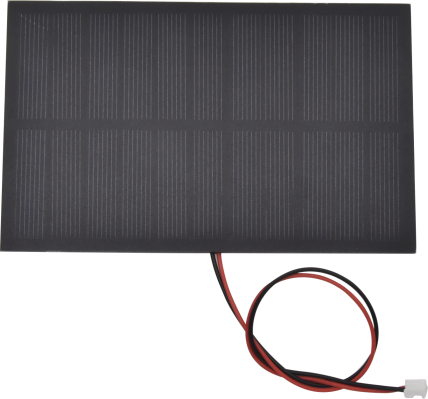

太阳能电池板 |
1 |
|
21 |

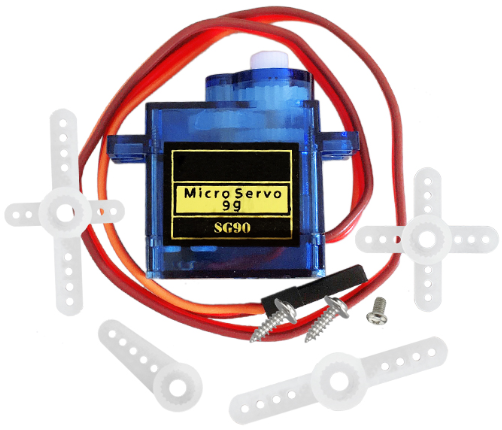

SG90 180度舵机 |
1 |
|
22 |
十字螺丝刀 |
1 |
|
23 |

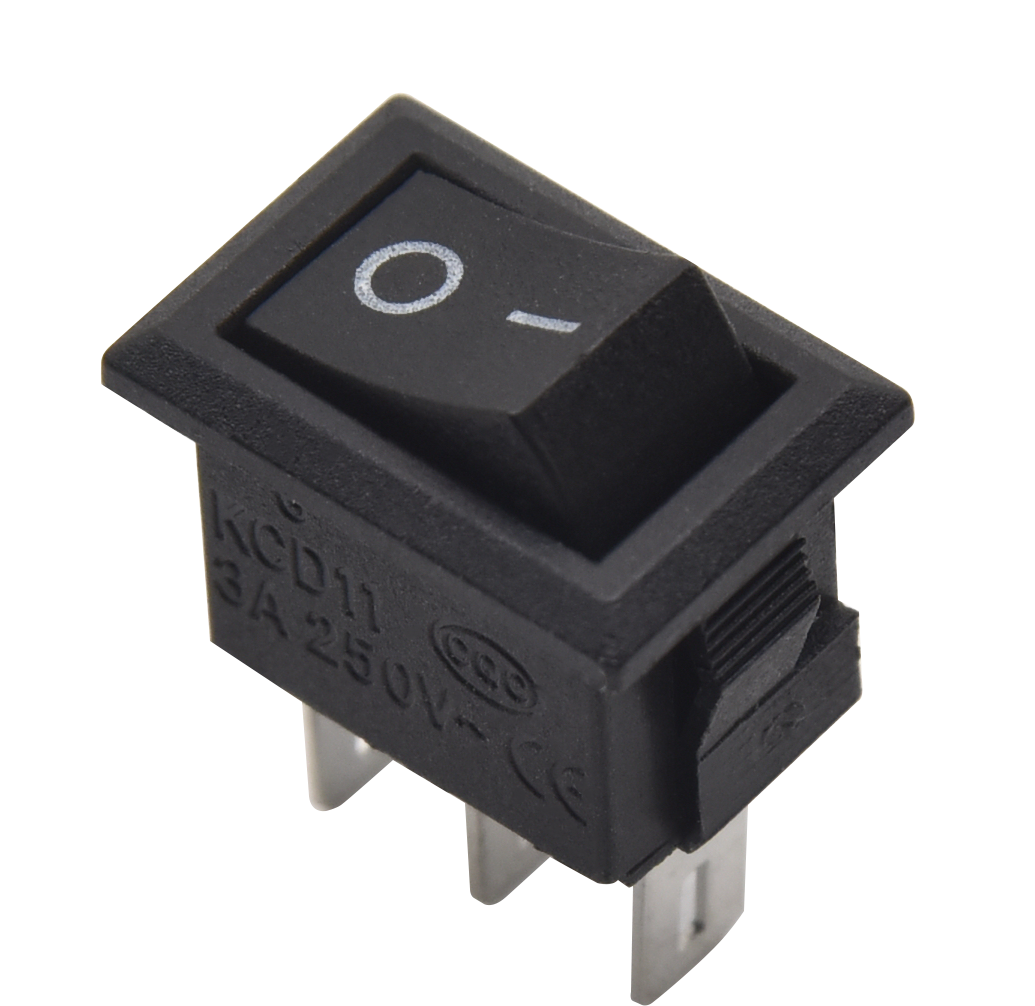

船型开关 |
1 |
|

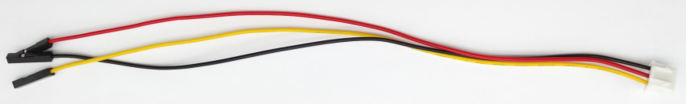

24 |
3P转杜邦母单连接线 |
10 |
|
25 |

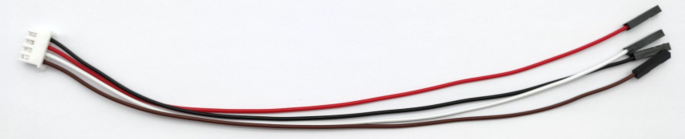

4P转杜邦母单连接线 |
3 |
|
26 |
M3*8MM 平头螺钉 |
2 |
|
27 |

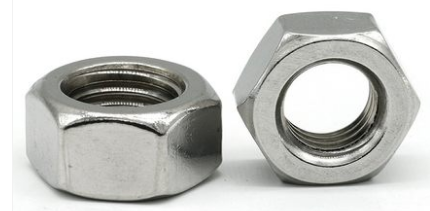

M2 镀镍螺母 |
5 |
|
28 |
M3 镀镍螺母 |
6 |
|
29 |
M4 镀镍螺母 |
26 |
|
30 |

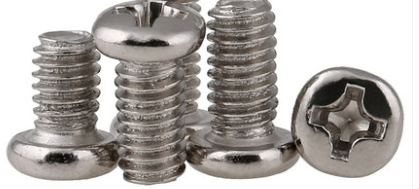

M2*12MM 圆头螺钉 |
5 |
|
31 |
M3*10MM 圆头 十字螺钉 |
9 |
|
32 |
M4*8MM 圆头 十字螺钉 |
26 |
|
33 |
M3 镀镍 自锁螺母 |
5 |
|
34 |
M1.4*6MM 圆头十字螺钉 |
8 |
|
35 |
M3*10MM 双通铜柱 |
5 |
|
36 |
M3*6MM 圆头 十字螺钉 |
9 |
|
37 |
M1.2*4MM 圆头 十字 自攻 螺丝头 |
4 |
|

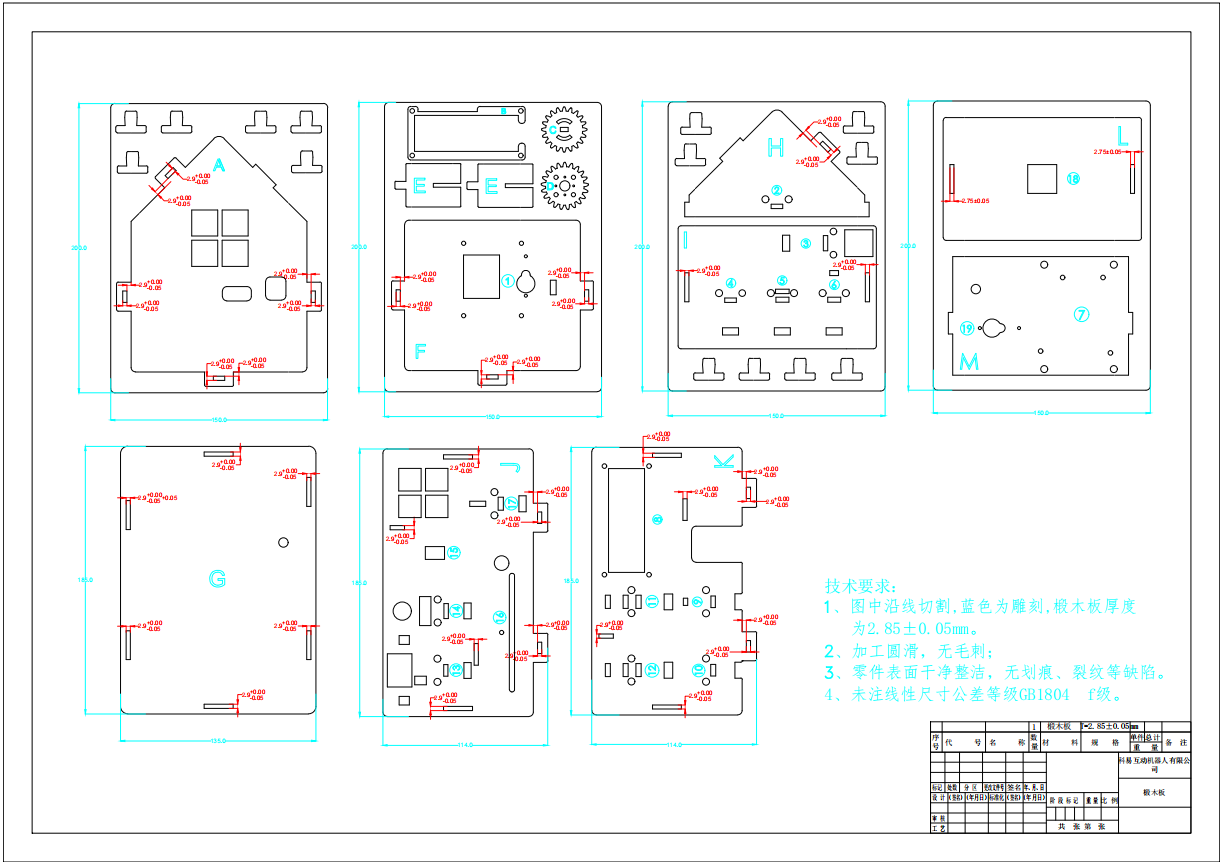

38 |
椴木板 |
1 |
|
39 |

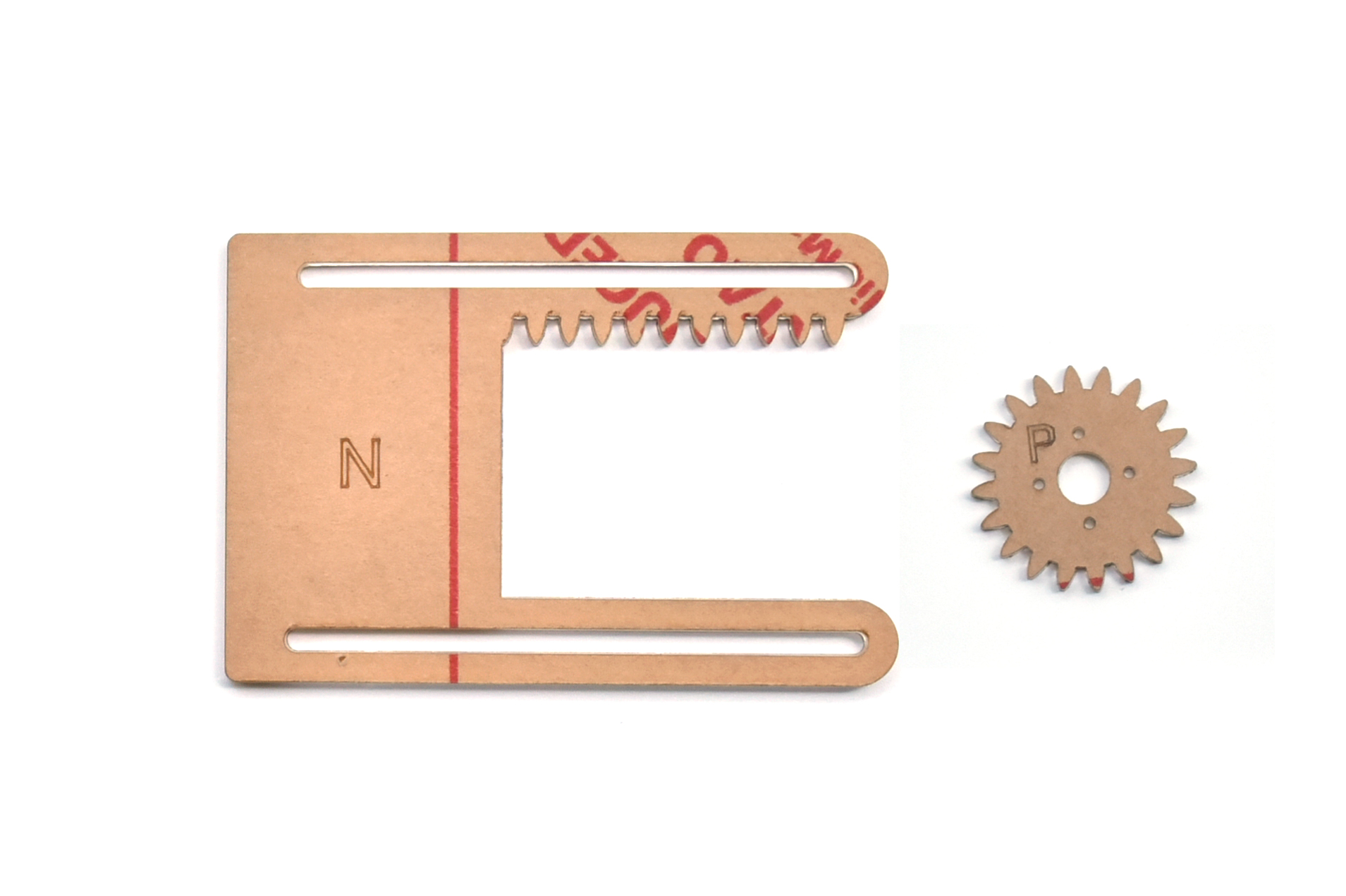

智能家居亚克力板 两片 |
1 |
|
40 |
十字扳手 M2、M3、M4螺母 |
1 |
|
41 |
2.0*40MM 十字螺丝刀 |
1 |
|
42 |

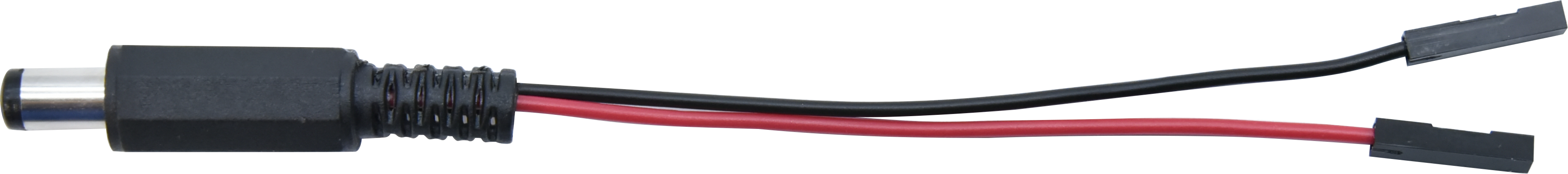

DC头连接线 |
1 |
|

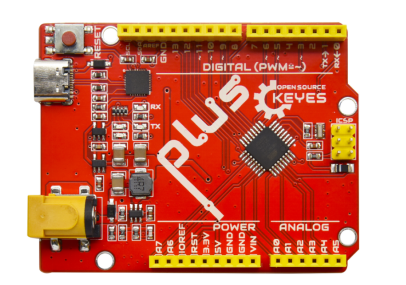

1.5 主板介绍#
（1）说明
在开始所有的项目之前，我们首先要了解下面这片arduino uno Plus开发板，因为这个智能家居的核心就是这个开发板。
UNO Plus开发板是我们最新推出的一款易用型开源控制器，硬件上与Arduino UNO相比并没有大的变动。外观上我们将蓝色换成了红色，给你们一种新的体验。硬件上，我们用ATMEGA328P-AU代替了8U2，使用type-c接口，外观美观正反面都可以接。
（2）规格参数
微控制器 |
ATmega328P-PU |
|---|---|
工作电压 |
5V |
外接电压端口输入电压 |
DC7-12V |
数字引脚 |
14 (D0-D13) (其中包含6个PWM输出口) |
PWM引脚 |
6 个(D3, D5, D6, D9, D10, D11) |
模拟输入引脚 |
6 个(A0-A5) |
每个I / O引脚的直流电流 |
20 mA |
3.3V引脚的直流电流 |
50 mA |
5V引脚的直流电流 |
最大2A |
Flash Memory |
32 KB（其中引导程序使用0.5 KB） |
SRAM |
2 KB (ATmega328P-PU) |
EEPROM |
1 KB (ATmega328P-PU) |
时钟频率 |
16 MHz |
LED按键 |
D13 |

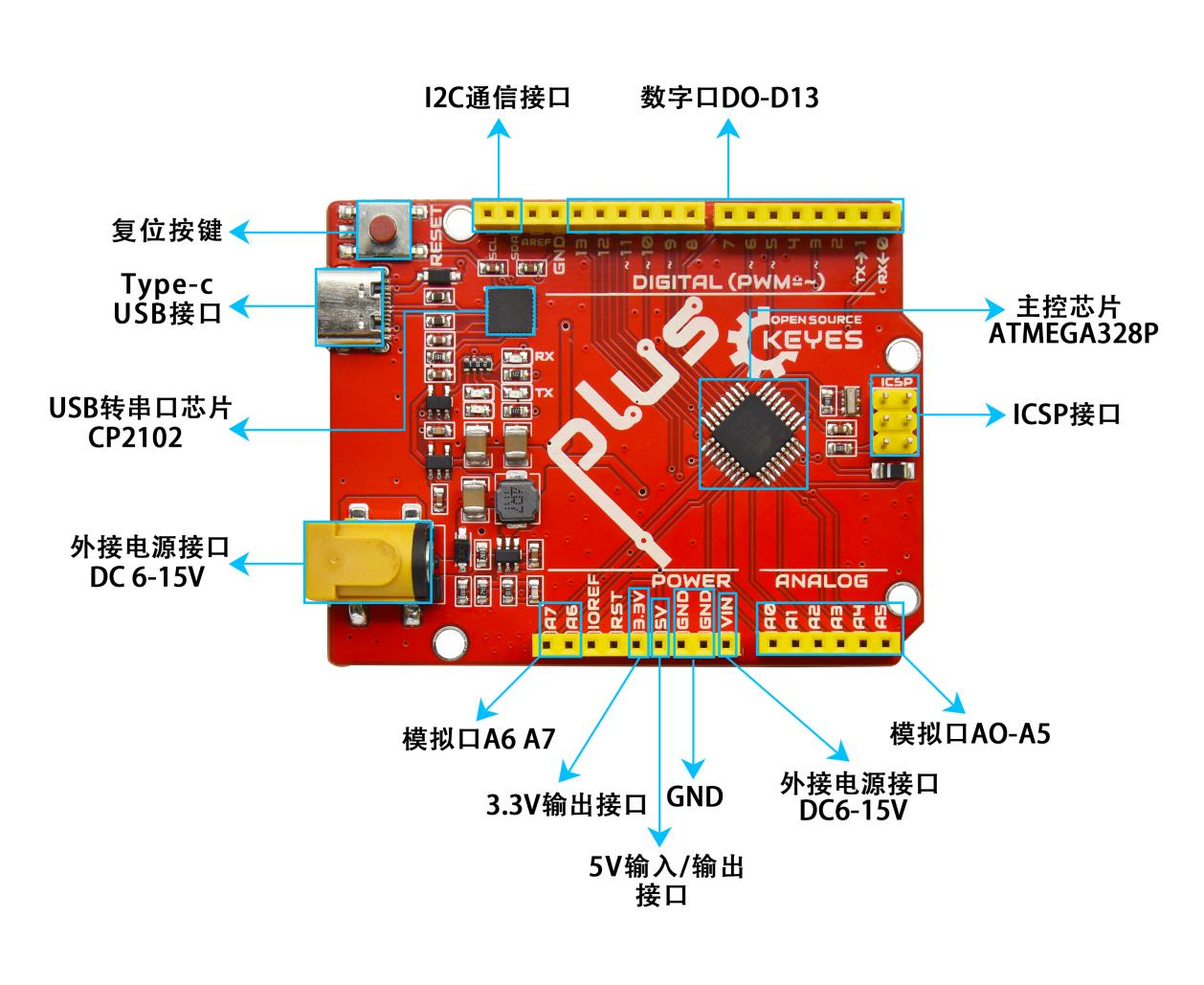

（3）各个接口和主要元件说明
串口通信接口：D0为RX、D1为TX
PWM接口（脉宽调制）：D3 D5 D6 D9 D10 D11
外部中断接口：D2(中断0)和D3 (中断1)
SPI通信接口：D10为SS、D11为MOSI、D12为MISO、D13为SCK
IIC通信端口：A4为SDA、A5为SCL

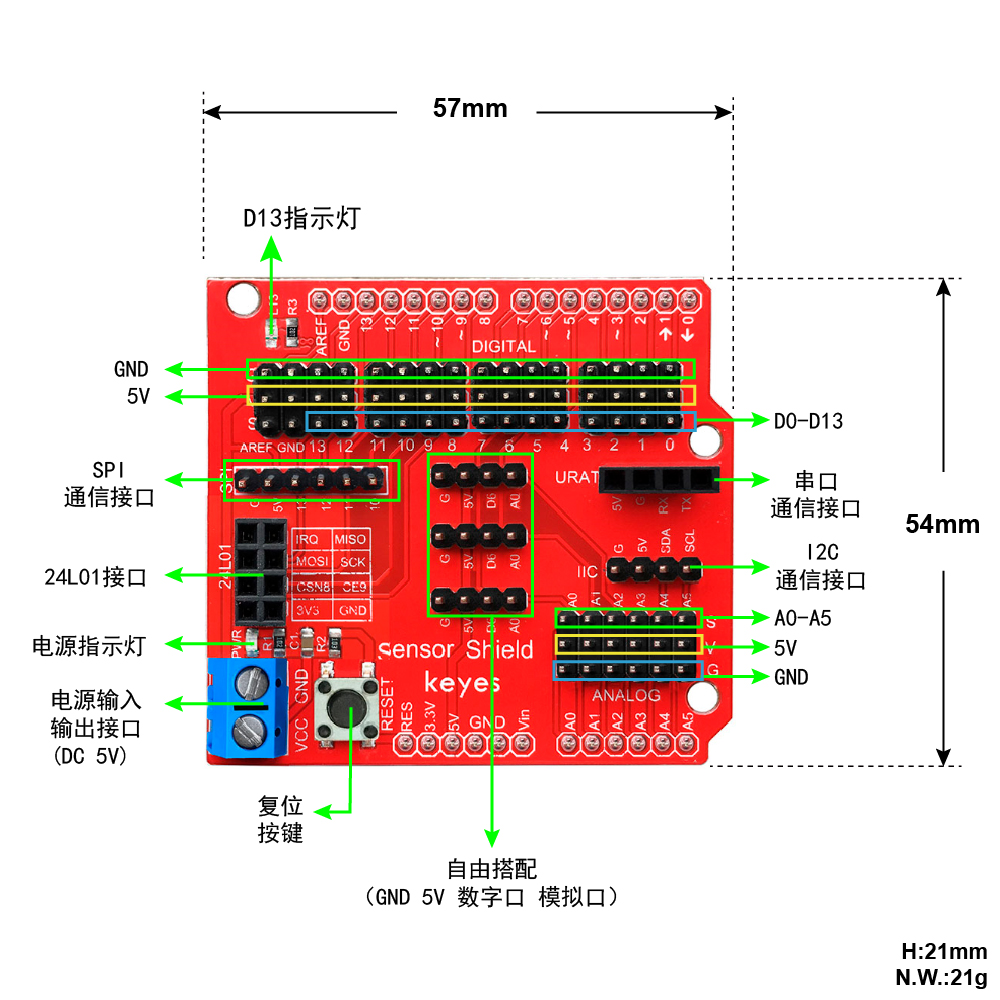

1.6 扩展板介绍#

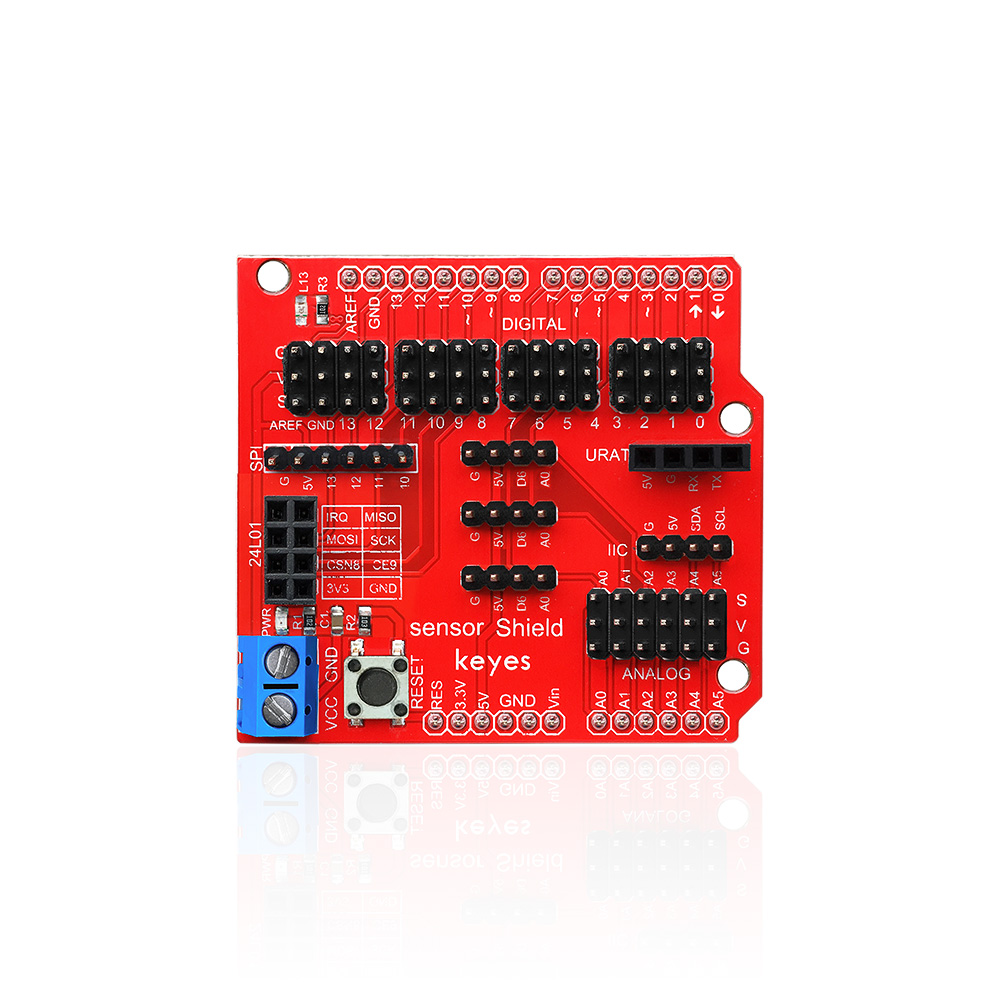

keyes传感器扩展板是与uno Plus开发板配合使用的，它将uno Plus开发板全部数字口与模拟口以舵机线序形式扩展出来，还特设IIC接口、串口通信接口、SPI通信接口、NRF24L01无线模块通信接口等接口。不必为繁琐复杂电路连线而头疼了，这款传感器扩展板真正意义上的将电路简化，能够很容易地将常用传感器连接起来，仅需要一种通用3P或4P连接线就可以把连接上传感器。
