项目四 无源蜂鸣器播放音乐#
1.项目介绍
本实验用无源蜂鸣器播放音乐，无源蜂鸣器是通过PWM脉冲宽度调制脉冲进而调节音调，PWM比较多用于调节LED灯的亮度或者调节无源蜂鸣器的频率，或者是电机的转动速度，电机带动的车轮速度也就能很容易控制了，在玩一些Arduino机器人时，更能体现PWM的好处。
音乐除了要“唱的准”，还要“节奏对”，每一个音符的持续时间，就是节拍啦。我们可以用延时多少来设置节拍的，例如：1拍，1秒即1000毫秒；1/2拍，0.5秒即500毫秒；1/4拍，0.25秒即250毫秒；1/8拍，0.125秒即125毫秒….，我们可以试一试组合不同的音调和节拍，看看会有什么不同的效果。

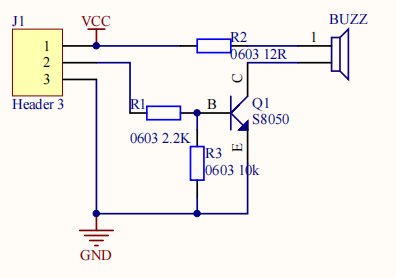

2.模块相关资料
工作电压：3.3-5V（DC）
电流：50MA
工作温度：-10摄氏度 到 +50摄氏度
尺寸：31.6mmx23.7mm
接口：3PIN接口
输入信号：数字信号（方波）
3.实验组件
控制板 * 1 |
扩展板 * 1 |
USB线*1 |
无源蜂鸣器模块 |
3P 转杜邦线母 *1 |
|---|---|---|---|---|
|
|
|
|
|

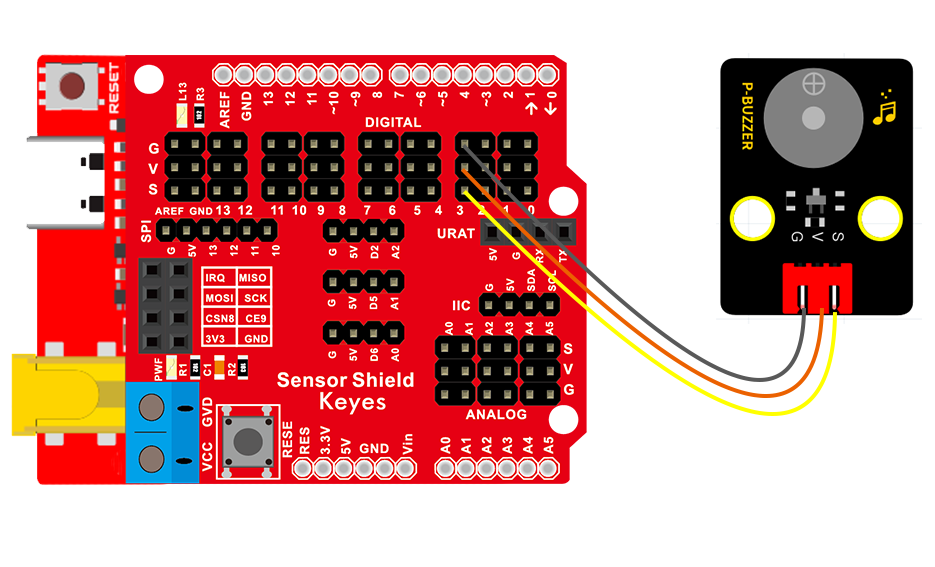

4.模块接线图
5.测试代码
/*
Keyes Arduino智能家居套装
第4课 无源蜂鸣器
http://www.keyes-robot.com
*/
void setup()
{
pinMode(3, OUTPUT); //设置3为输出
}
void loop()
{
tone(3,392); //控制引脚3输出模拟值为262的脉冲
delay(125); //延迟125毫秒
tone(3,392);
delay(125);
tone(3,440);
delay(250);
tone(3,392);
delay(250);
tone(3,532);
delay(250);
tone(3,494);
delay(500);
tone(3,392);
delay(125);
tone(3,392);
delay(125);
tone(3,440);
delay(250);
tone(3,392);
delay(250);
tone(3,587);
delay(250);
tone(3,532);
delay(500);
tone(3,392);
delay(125);
tone(3,392);
delay(125);
tone(3,784);
delay(250);
tone(3,659);
delay(250);
tone(3,532);
delay(250);
tone(3,494);
delay(250);
tone(3,440);
delay(250);
tone(3,392);
delay(125);
tone(3,392);
delay(125);
tone(3,330);
delay(250);
tone(3,262);
delay(250);
tone(3,587);
delay(250);
tone(3,532);
delay(500);
}
6.实验结果
上传代码到开发板，就会听到无源蜂鸣器播放这首“生日快乐歌”了
7.代码说明
在音乐中有两个重要的因素：音调和节拍
在音乐课上，老师教过我们唱“1（Do）、2（Re）、3(Mi)、4(Fa) 、5(Sol) 、6(La) 、7(Si)”是音乐当中的唱名，就对应了音调中的C、D、E、F、G、A、B这些音名。
1（Do） 2（Re） 3(Mi) 4(Fa) 5(Sol) 6(La) 7(Si)
C D E F G A B
比如程序 tone(3,262););的意思是让引脚3输出模拟值为262的脉冲，即对应音调1（D0）;同理2（Re）、3(Mi)、4(Fa) 、5(Sol) 、6(La) 、7(Si)的音调分别对应输出模拟值为294，330，349，196，440，494的脉冲。
频率（音调）高低判断时先看后面的数字，数字越大，音调越高，数字相同时看前面的字母，从C到B频率（音调）越来越高；而节拍是音符延时时间，数值越大，延时时间越长。这里我按照“生日快乐歌”来设计了音调和节拍，我们先来看它的简谱：
节拍是指每个音符持续的时间。音谱中不带线的一个音符就是一拍，延时1000毫秒，而带一条下划线的音符节拍是不带线音符节拍的1/2，带两条下划线的音符节拍是不带线音符节拍的1/4（动画：根据对话圈出相应的音符和标注）。
例如：第一个音符下面有两条线，所以就是1/4拍，延时250毫秒。
