项目二呼吸灯#

1.项目介绍

前面课程中，我们详细的介绍了通过测试代码控制LED亮灭，实现闪烁的效果。这节课我们使用PWM来控制LED亮度不断地变化，模拟我们呼吸的效果。

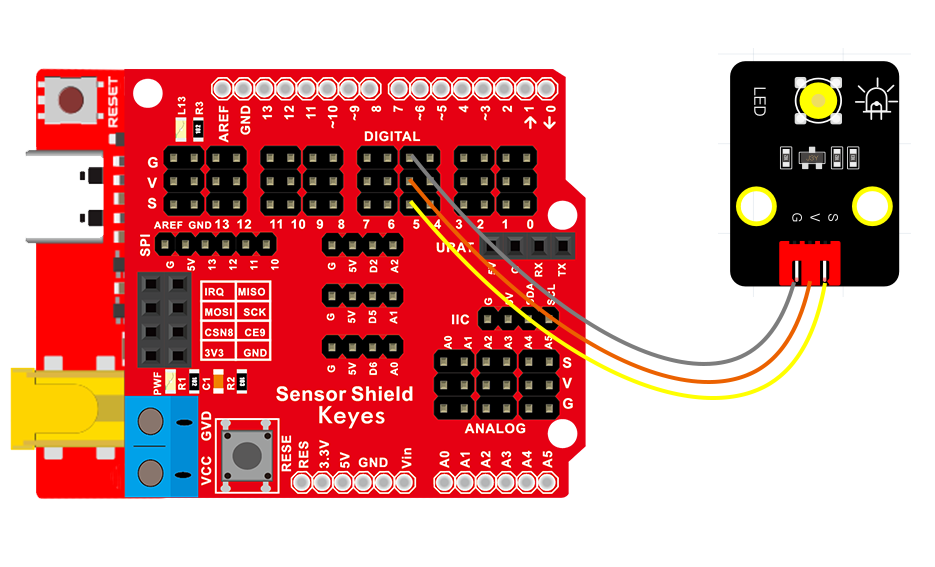

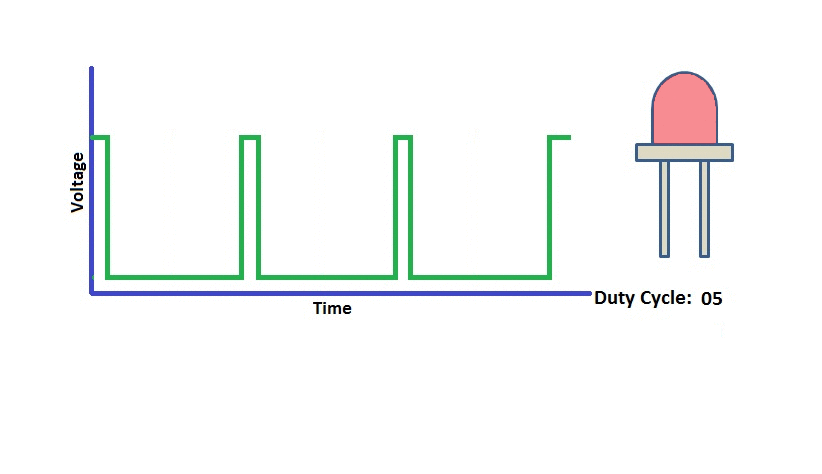

PWM是使用数字手段来控制模拟输出的一种手段。使用数字控制产生占空比不同的方波（一个不停在高电平与低电平之间切换的信号)来控制模拟输出。一般来说端口的输出电压只有两个0V与5V。如果想要改变灯的亮度怎么办呢个？有同学说串联电阻，对，这个方法是正确的。但是，如果想要得到不同的亮度，且在不同亮度之间来回变动怎么办呢？不可能不停地切换电阻吧。这种情况下就需要使用PWM了，那它是怎么控制的呢？

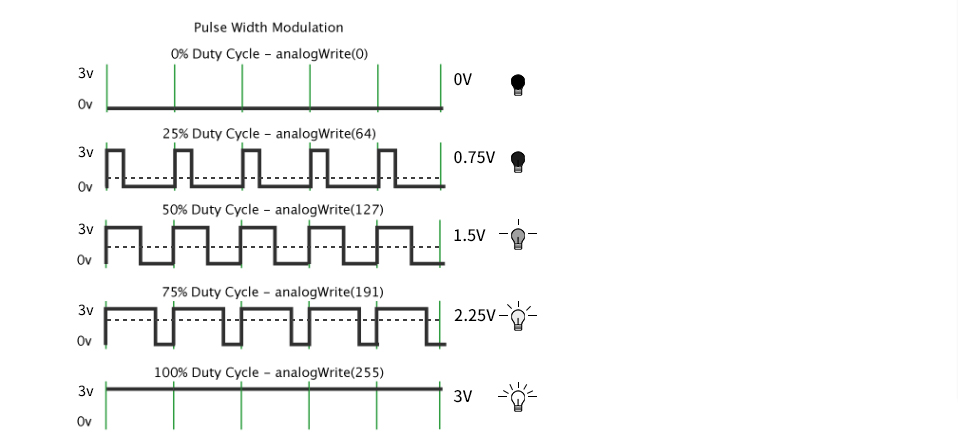

对于keyes UNO PLUS开发板的数字端口电压输出只有高与低两个，对应的就是0V与5V的电压输出，可以把低电平定义为0，高电平定义为1，1秒内让keyes UNO PLUS开发板输出500个0或者1的信号。如果这500个全部为1，那就是完整的5V，如果全部为0，那就是0V。如果010101010101这样输出，刚好一半，端口输出的平均电压就为2.5V了。这个和放映电影是一个道理，咱们所看的电影并不是完全连续的，它其实是每秒输出25张图片。在这种情况下，人的肉眼是分辨不出来的，看上去就是连续的了。PWM也是同样的道理，如果想要不同的电压，就控制0与1的输出比例控制就可以了。当然这和真实的连续输出还是有差别的，单位时间内输出的0,1信号越多，控制的就越精确。（输出电压=（开启时间/脉冲时间）*最大电压值）

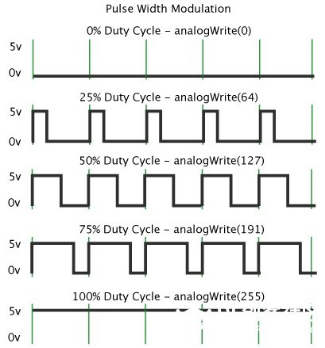

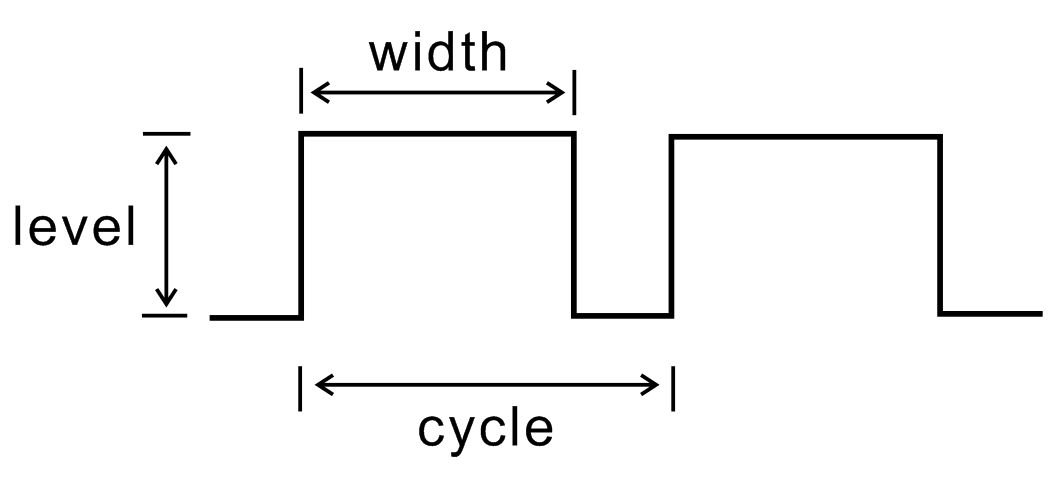

在下图中，绿线之间代表一个周期，其值也是PWM频率的倒数。换句话说，如果keyes UNO PLUS开发板的PWM频率是500Hz，那么两绿线之间的周期就是2毫秒。
