项目一 LED闪烁

1.项目介绍

前面我们已经组装好了智能家居。接下来的项目我们就要由简单到复杂，一步一步探索Mixly的世界了。LED，即发光二极管的简称。由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成。当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光。因化学性质又分有机发光二极管OLED和无机发光二极管LED。

为了实验的方便，我们将LED发光二极管做成了一个LED模块，在这个项目中，我们用一个最基本的测试代码来控制LED，亮一秒钟，灭一秒钟，来实现闪烁的效果。你可以改变代码中LED灯亮灭的时间，实现不同的闪烁效果。LED模块信号端S为高电平时LED亮起，S为低电平时LED熄灭。

2.模块相关资料

工作电压:	DC 3.3-5V
工作电流：	< 20mA
最大功率：	0.1W
控制接口:	数字口（数字输入）
工作温度：	-10°C ~ +50°C
LED显示颜色：	黄色

3.实验组件

控制板 * 1	扩展板 * 1	USB线 * 1	LED模块*3P	转杜邦线母 *1

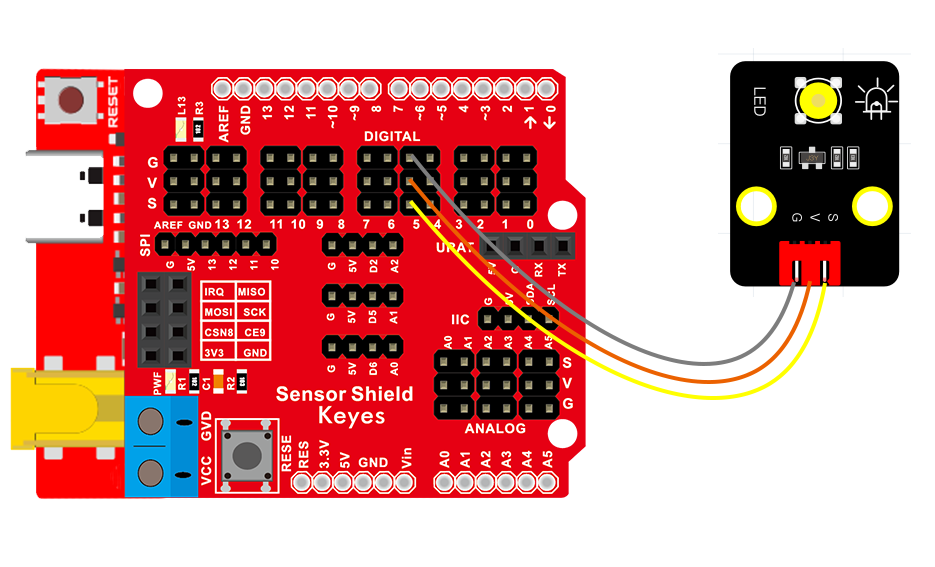

4.模块接线图

注意：这里体现的是实验使用到的模块接线图，若前面已经组装好智能家居并不用拆掉。

5.实验程序

通过拖动代码块来编写代码程序，操作步骤如下：

①在事件栏里拉出“Arduino启动”模块。

②在引脚栏拖出设置引脚输入/输出模块

③在控制栏拖出无限循环模块

④在引脚栏拖出设置引脚高低电平模块，设置管脚为5，电平为高，点亮LED。

⑤在控制栏目里拖出延时模块，设置为1秒

⑥在引脚栏拖出设置引脚高低电平模块，设置管脚为5，电平为低，熄灭LED。

⑦再来一个延时1秒

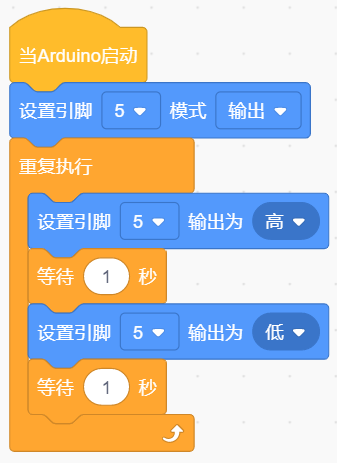

完整的代码如下

6.实验结果

将再将船型开关上的“1”端按下，同时黄色LED亮1秒，灭1秒，循环交替。

7.实验扩展

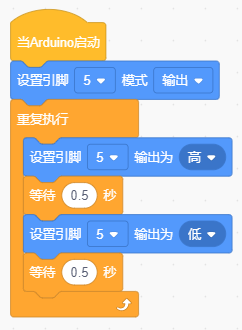

前面我们控制了LED 的闪烁，我们来拓展一下思路，我们要改变LED 灯闪烁的频率,把延时改成0.5秒。代码如下：

8.代码说明

	启动程序，启动程序下的代码块只运行一次
	设置引脚5为输出模式
	延时1000毫秒
	重复执行：程序下的代码块重复执行
	引脚5输出高电平，点亮LED灯
	延时1S
	引脚5输出低电平，熄灭LED灯
