项目十四 LCD1602显示

项目十四 LCD1602显示#

1.项目介绍

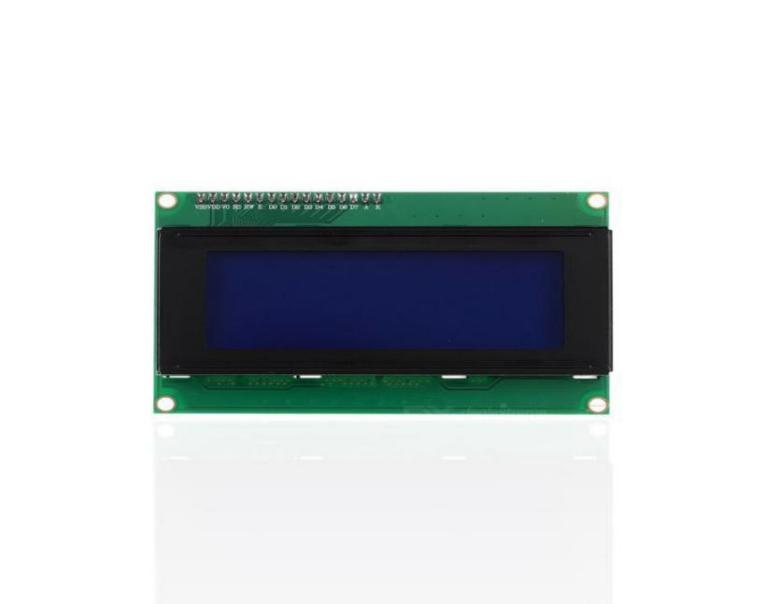

Keyes I2C 1602 LCD模块是可以显示2行，每行16个字符的液晶显示器模块。液晶显示器显示蓝底白字，自带I2C通信模块，使用时只需连接单片机I2C通信接口，大大节约了单片机资源。最初的1602 LCD需要7个IO端口来启动和运行，而Keyes I2C 1602 LCD模块内置Arduino IIC/I2C接口，节省了5个IO端口。和Arduino液晶库文件兼容，用起来很简单。

LCD非常适合打印数据和显示数字。可以显示32个字符(16x2)。在Keyes I2C 1602 LCD模块的背面有一个蓝色的电位器，可以转动电位器来调整对比度。连接时请注意，LCD的GND和VCC不能接反，否则会损坏LCD。

2.模块相关资料

工作电压：

DC5V

I2C地址：

0x27

控制接口：

I2C

工作电流：

<130mA

工作环境温度：

0°C ~ 45°C（推荐）

驱动芯片：

PCF8574T

3.实验组件

控制板 * 1

扩展板 * 1

Keyes LCD1602模块* 1

4P 转杜邦线母*1

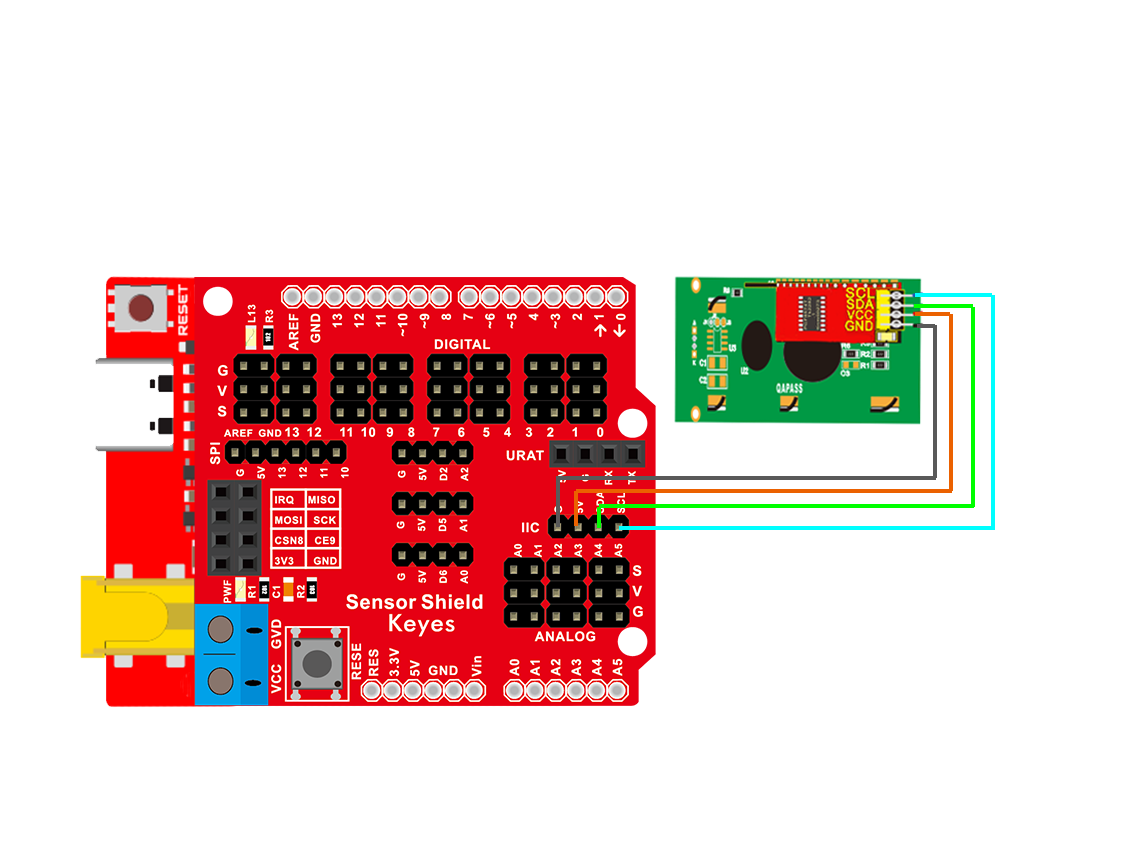

4.模块接线图

5.拖动代码块编写程序：

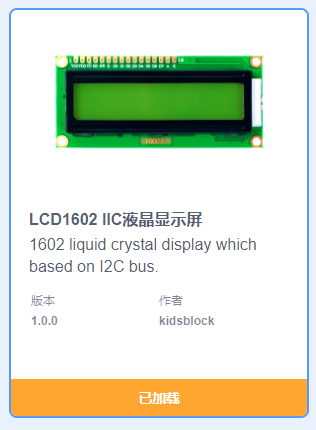

点击左下角添加LCD1602代码块

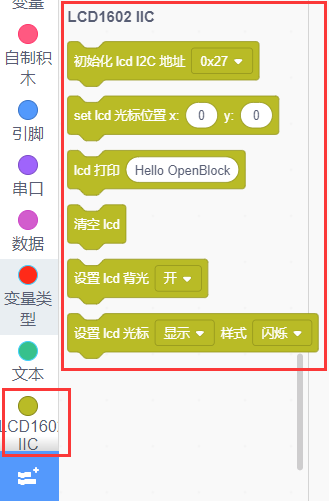

寻找代码块

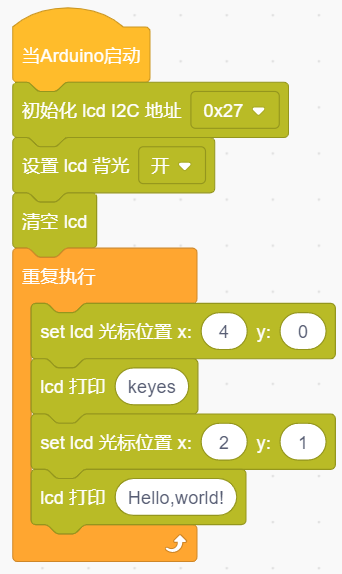

完整的代码如下

6.实验结果

上传好程序，打开Arduino智能家居的电源开关,LED1602显示屏第一行显示keyes；第二行显示Hello,world!

7.代码说明

LCD IIC地址为0x27

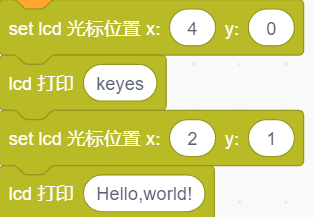

LED1602显示屏第一行显示keyes第二行显示Hello,world!
