项目十三 XHT11温湿度传感器#

1.项目介绍

XHT11温湿度传感器（XHT11完全兼容DHT11）是一款含有已校准数字信号输出的温湿度复合传感器，其精度：湿度±5%RH，温度±2℃；量程：湿度20-90%RH，温度0~50℃。XHT11温湿度传感器应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性和卓越的长期稳定性。XHT11温湿度传感器包括一个电阻式感湿元件和一个NTC测温元件，非常适用于对精度和实时性要求不高的温湿度测量场合。

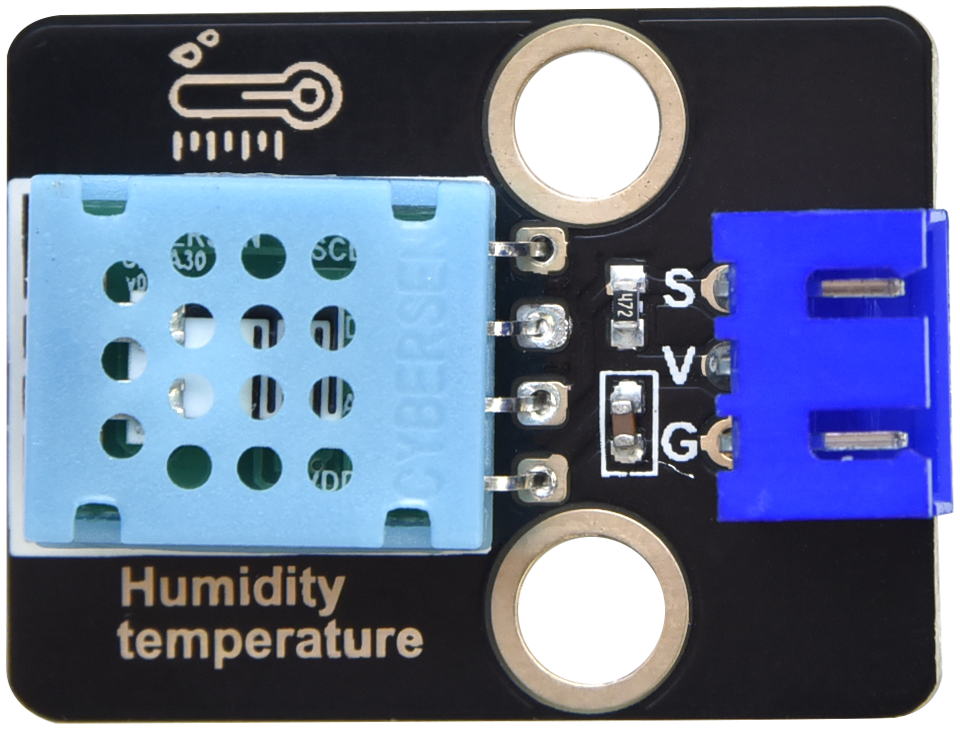

XHT11有三个引脚，分别为V，G，和S。S为数据输出的引脚，使用的是串行通讯。

2.模块相关资料

工作电压：	3.3V-5V（DC）
最大工作电流：	50mA
最大功率：	0.25W
控制接口：	数字双向单总线
温度范围：	0-50℃（±2℃）
湿度范围：	20-90%RH（±5%RH）
工作温度：	-25℃~+60℃

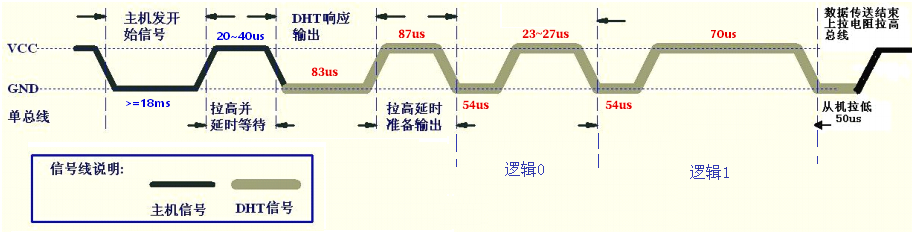

XHT11温湿度传感器的单总线格式定义：

名称	单总线格式定义
起始信号	微处理器把数据总线（SDA）拉低一段时间至少 18ms（最大不得超过30ms），通知传感器准备数据。
响应信号	传感器把数据总线（SDA）拉低 83µs，再接高 87µs以响应主机的起始信号。
湿度	湿度高位为湿度整数部分数据，湿度低位为湿度小数部分数据
温度	温度高位为温度整数部分数据，温度低位为温度小数部分数据，且温度低位Bit8 为 1 则表示负温度，否则为正温度。
校验位	校验位＝湿度高位+湿度低位+温度高位+温度低位
