项目十七 智能家居完整版课程#
1.项目介绍
前面已经安装了智能家居套件的结构部分和学习了各传感器和模块的使用方法，在最后这个综合的实验中，我们来实现智能家居的所有功能。
2.实验主要组件
控制板 * 1 |
扩展板 * 1 |
USB线*1 |
LED模块 |
6812模块 |
|---|---|---|---|---|
|
|
|
|
|
无源蜂鸣器模块 |
Keyes 光敏电阻传感器*1 |
Keyes130电机模块*1 |
180度舵机*2 |
Keyes水滴水蒸气传感器模块*1 |
|
|
|
|
|
Keyes人体红外热释传感器 |
KeyesMQ2传感器*1 |
KeyesXHT11传感器*1 |
Keyes LCD1602模块* 1 |
BT-24蓝牙*1 |
|
|
|
|
|
Keyes按键*2 |
充电模块*1 |
4P 转杜邦线母若干 |
3P 转杜邦线母若干*1 |
|
|
|
|
|

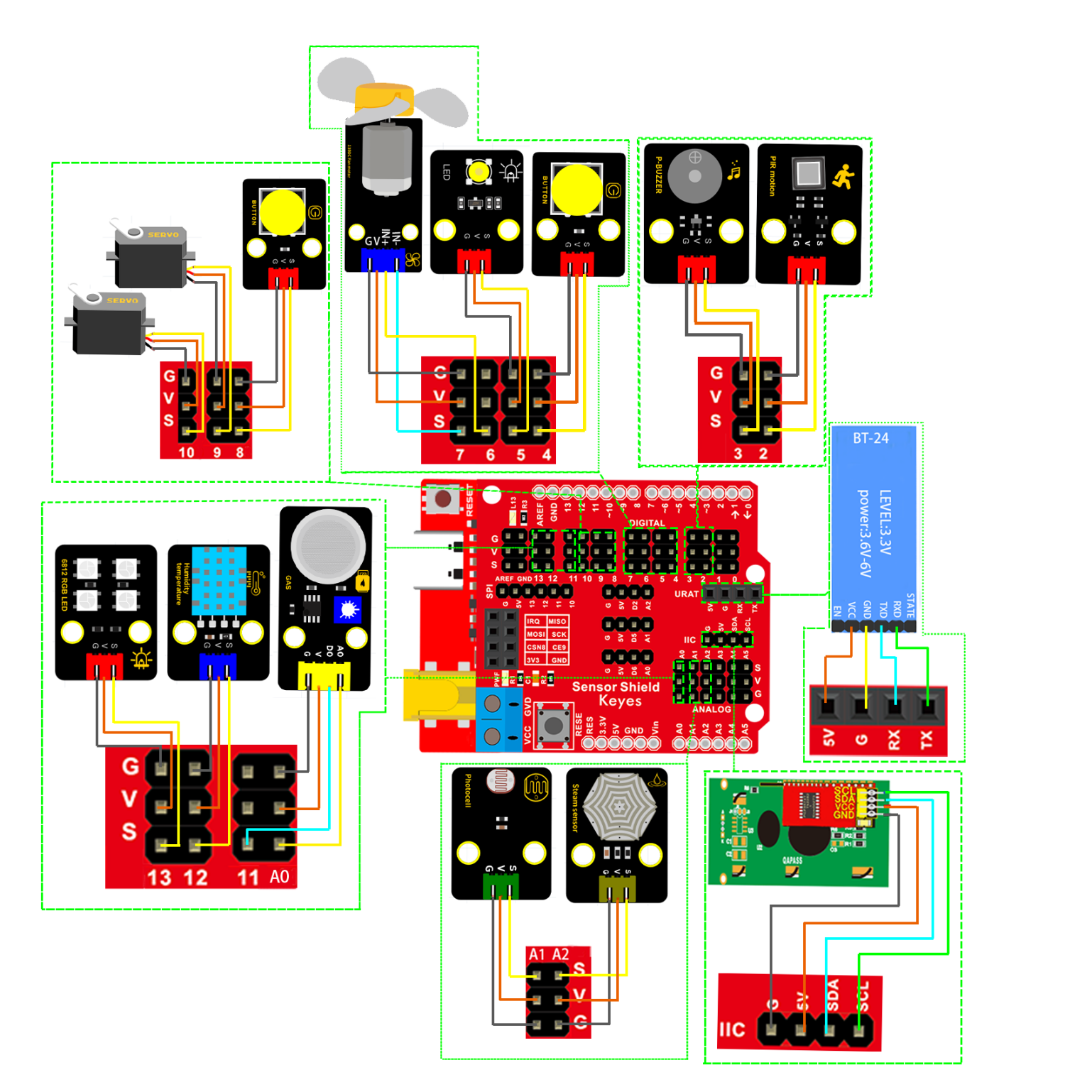

3.接线图
传感器模块名称 |
|
|---|---|
人体红外传感器模块 |
G/V/S |
无源蜂鸣器模块 |
G/V/S |
按键传感器模块1 |
G/V/S |
黄色LED模块 |
G/V/S |
小风扇模块 |
GND/VCC/IN+/IN- |
按键传感器模块2 |
G/V/S |
控制门的舵机1 |
棕色线/红色线/橙色线 |
控制窗的舵机2 |
棕色线/红色线/橙色线 |
MQ-2烟雾传感器模块 |
GND/VCC/D0/A0 |
XHT11模块 |
G/V/S |
GRB灯模块 |
G/V/S |
LCD1602显示屏模块 |
GND/VCC/SDA/SCL |
光敏传感器模块 |
G/V/S |
水蒸气传感器模块 |
G/V/S |
BT-24蓝牙模块 |
5V/G/RX/TX |

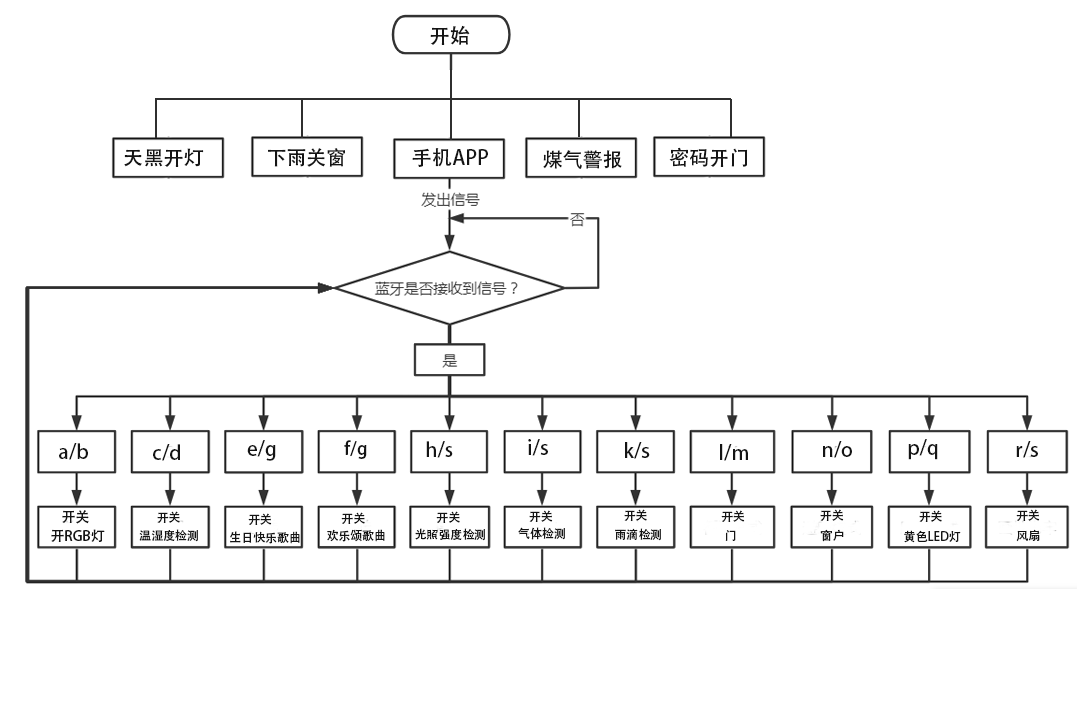

4.流程图
5.实验代码
由于程序比较大，这里就不贴出来了，请打开我们提供的程序查看。
6.代码说明
(1)在上传代码时，不能连接蓝牙模块，需要把蓝牙模块取下，否则整个程序代码上传不成功。上传测试代码成功后再插上蓝牙模块，配对，连接APP。
(2)APP的下载和使用参考第16课
7.实验结果

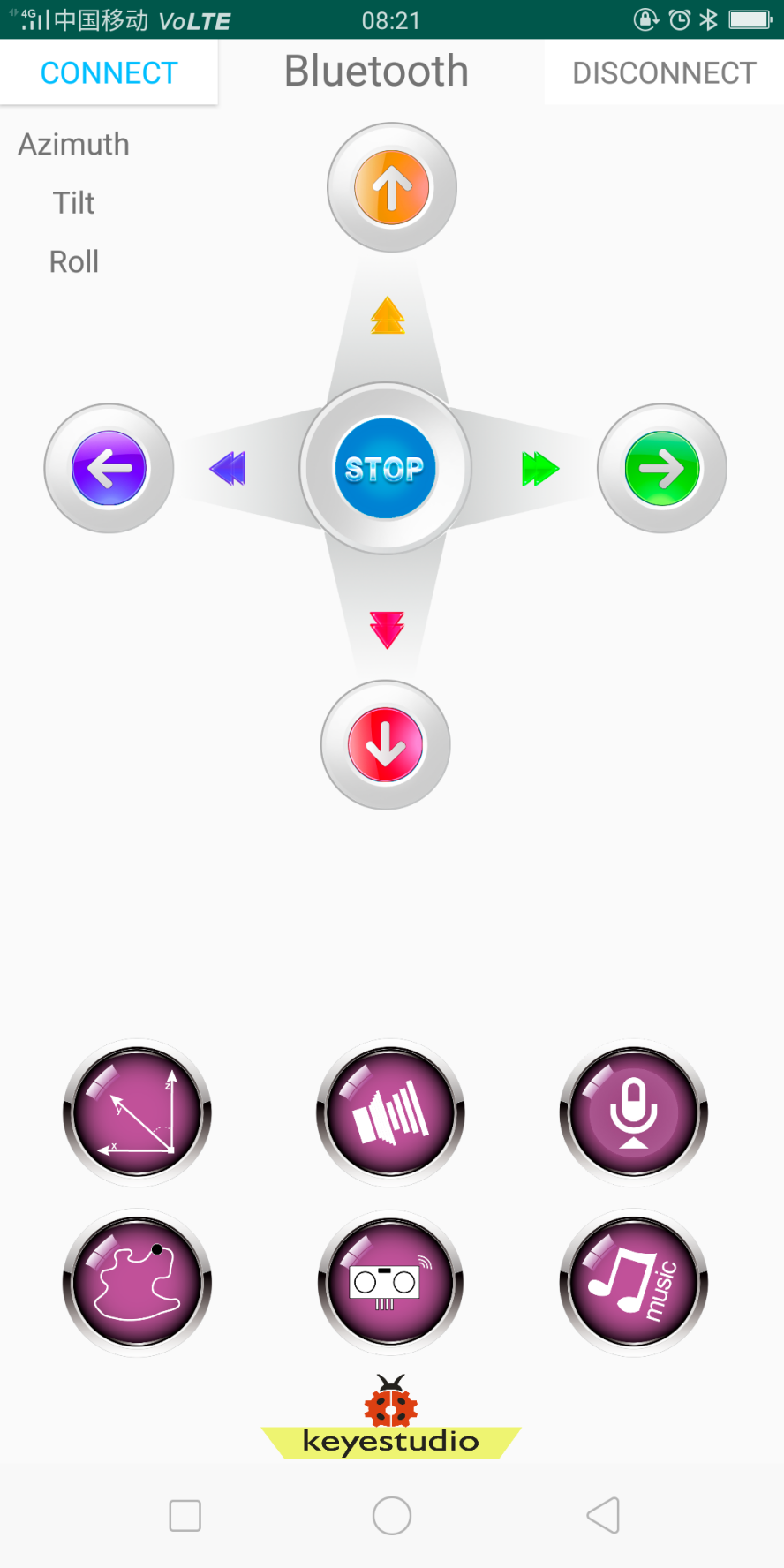

组装好智能家居，上传好上面的实验程序，太阳能电源板的开关拨到ON位置，按下船型开关的1,打开手机APP连接好蓝牙，按下APP的功能按键就可以控制智能家居了，功能如下：
(1)
按钮:
按钮:
按钮:
控制字符：点一下发送 “a”；再点一下发送“b”。功能：点一下，开启门前的RGB灯；再点一下，关闭门前的RGB灯。
按钮:
点一下发送 “c”；再点一下发送“d”。功能：点一下，LCD屏显示温湿度；再点一下，进入输入密码开锁模式。
按钮:
控制字符：按住发送 “e”；松开发送“g”。功能：点一下，播放一次生日快乐歌曲。
按钮:
控制字符：按住发送 “f”；松开发送“g”。功能：点一下，播放一首欢乐颂音乐。
按钮:
控制字符：点一下发送 “h”；再点一下发送“S”。功能：点一下，开始接收光敏传感器检测到的数据，light处显示检测到的数据；再点一下，关闭光敏传感器。
按钮:
控制字符：点一下发送 “i”；再点一下发送“S”。功能：点一下，开始接收气体传感器检测到的数据，gas处显示检测到的数据；再点一下，关闭气体传感器。
按钮:
控制字符：点一下发送 “j”；再点一下发送“S”。这里没有功能，可自行扩展其他其他传感器。
按钮:
控制字符：点一下发送 “k”；
再点一下发送“S”。功能：点一下，开始接收水蒸气传感器检测到的数据water处显示检测到的数据；再点一下，关闭水蒸气传感器。
按钮:
控制字符：点一下发送 “l”；再点一下发送“m”。功能：点一下，开启门；再点一下，关闭门。
拖动条:
控制字符：拖动拖动条松开时发送“t 50#”，字符‘t’表示起始字符；数字50表示舵机1的角度；字符‘#’表示终止字符。功能：拖动条，控制门的转动大小，就是控制舵机1的角度，door处显示拖动条对应的值。
按钮:
控制字符：点一下发送 “n”；再点一下发送“o”。功能：点一下，开启窗户；再点一下，关闭窗户。
拖动条:
无功能
按钮:
控制字符：点一下发送 “p”；再点一下发送“q”。功能：点一下，开启室内LED；再点一下，关闭室内LED。
拖动条:
控制字符：拖动拖动条松开时发送“v 100#”，字符‘v’表示起始字符；数字100表示led2的PWM值；字符‘#’表示终止字符。功能：拖动条，控制室内LED的亮度，led2处显示拖动条对应的PWM值。
按钮:
控制字符：点一下发送 “r”；再点一下发送“s”。功能：点一下，开启小风扇；再点一下，关闭小风扇。
拖动条:
控制字符：拖动拖动条松开时发送“w 153#”，字符‘w’表示起始字符；数字153表示小风扇的PWM值；字符‘#’表示终止字符。功能：拖动条，控制小风扇的转速，fans处显示拖动条对应的PWM值。
（2）煤气警报：当MQ2气体传感器检测到煤气泄漏时（数值>700，这里可以用打火机气体测试）,蜂鸣器发声警报，小于100时停止发声。
