项目二 呼吸灯#
1.项目介绍

前面课程中,我们详细的介绍了通过测试代码控制LED亮灭,实现闪烁的效果。这节课我们使用PWM来控制LED亮度不断地变化,模拟我们呼吸的效果。
PWM是使用数字手段来控制模拟输出的一种手段。使用数字控制产生占空比不同的方波(一个不停在高电平与低电平之间切换的信号)来控制模拟输出。一般来说端口的输出电压只有两个0V与5V。如果想要改变灯的亮度怎么办呢个?有同学说串联电阻,对,这个方法是正确的。但是,如果想要得到不同的亮度,且在不同亮度之间来回变动怎么办呢?不可能不停地切换电阻吧。这种情况下就需要使用PWM了,那它是怎么控制的呢?
对于keyes UNO PLUS开发板的数字端口电压输出只有LOW与HIGH两个,对应的就是0V与5V的电压输出,可以把LOW定义为0,HIGH定义为1,1秒内让keyes UNO PLUS开发板输出500个0或者1的信号。如果这500个全部为1,那就是完整的5V,如果全部为0,那就是0V。如果010101010101这样输出,刚好一半,端口输出的平均电压就为2.5V了。这个和放映电影是一个道理,咱们所看的电影并不是完全连续的,它其实是每秒输出25张图片。在这种情况下,人的肉眼是分辨不出来的,看上去就是连续的了。PWM也是同样的道理,如果想要不同的电压,就控制0与1的输出比例控制就可以了。当然这和真实的连续输出还是有差别的,单位时间内输出的0,1信号越多,控制的就越精确。(输出电压=(开启时间/脉冲时间)*最大电压值)

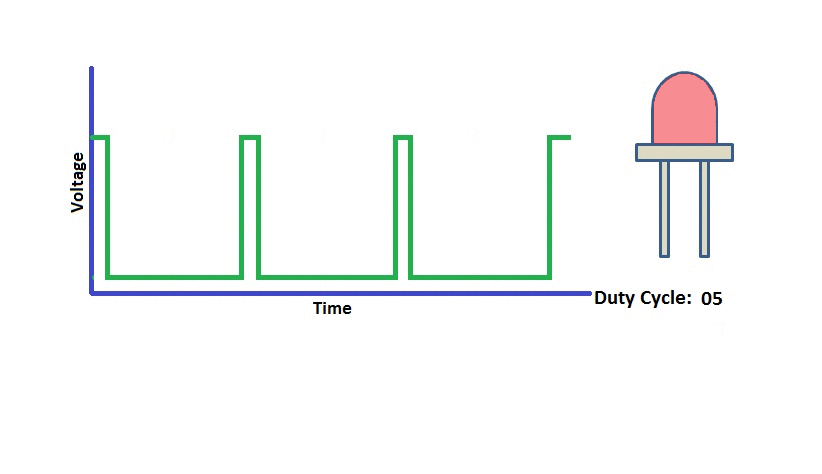

在下图中,绿线之间代表一个周期,其值也是PWM频率的倒数。换句话说,如果keyes UNO PLUS开发板的PWM频率是500Hz,那么两绿线之间的周期就是2毫秒。

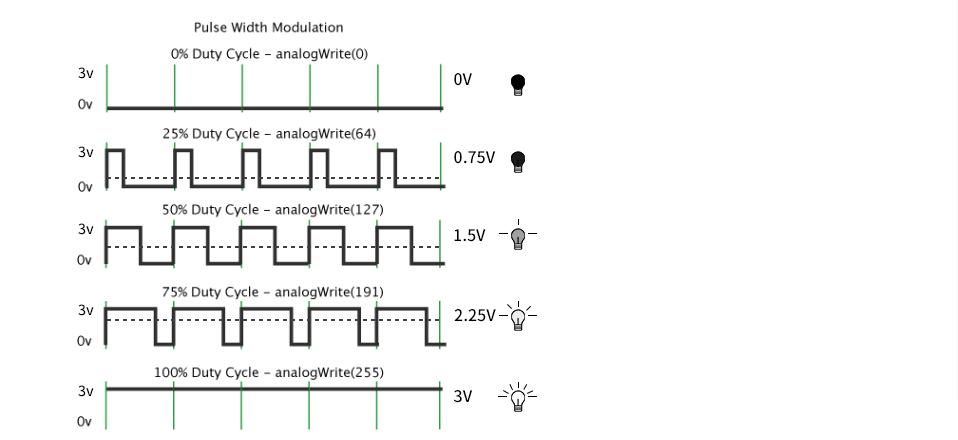

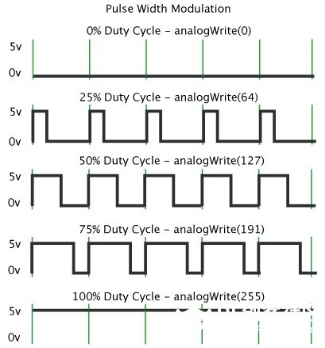

analogWrite()命令中可以操控的范围为0-255,analogWrite(255)表示100%占空比(常开),analogWrite(127)占空比大约为50%(一半的时间)。


脉冲宽度调制(PWM)有多种应用:灯亮度调节、电机调速、发声等。 以下是PMW的四个基本参数:
脉冲宽度的振幅(最小/最大)
脉冲周期(1秒内脉冲频率的倒数)
电压水平(如:0V-5V)
keyes UNO PLUS开发板的PMW接口:D3 D5 D6 D9 D10 D11
2.模块相关资料

工作电压: DC 3.3-5V
工作电流: < 20mA
最大功率: 0.1W
控制接口: 数字口(数字输入)
工作温度: -10°C ~ +50°C
LED显示颜色: 黄色
3.实验组件
控制板 * 1 |
扩展板 * 1 |
USB线*1 |
LED模块*1 |
3P转杜邦线母 *1 |
|---|---|---|---|---|
|
|
|
|
|

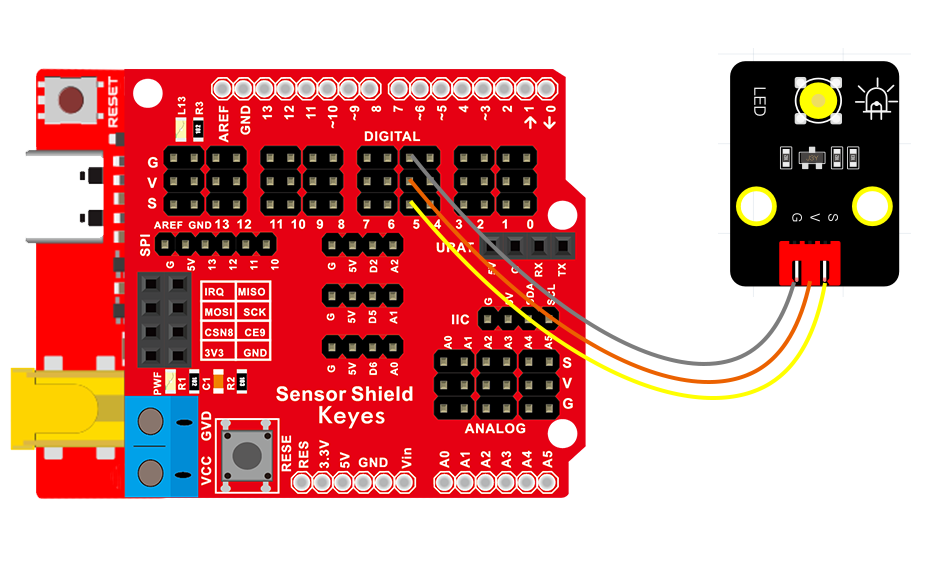

4.模块接线图

注意:这里体现的是实验使用到的模块接线图,若前面已经组装好智能家居并不用拆掉。
5.测试代码
/*
Keyes Arduino智能家居套装
第二课 呼吸灯
www.keyes-robot.com
*/
int ledPin = 5; //定义LED引脚
void setup ()
{
pinMode (ledPin, OUTPUT); // 设置引脚为输出模式
}
void loop ()
{
for (int value = 0; value<255; value = value + 1)
{ //从0到255,每次加1
analogWrite (ledPin, value);
delay (5); // 延时 5MS
}
for (int value = 255; value>0; value = value-1)
{ //从0到255,每次减1
analogWrite (ledPin, value);
delay (5); // 延时 5MS
}
}
6.实验结果
将再将船型开关上的“1”端按下,黄色LED灯逐渐变暗。然后又逐渐变亮,循环交替,如人体呼吸一样。
7.代码说明
pinMode(LED, OUTPUT); 设置引脚为输出模式
int value = 0; value<255; value = value +1 value从0到255,每次加1
analogWrite (ledPin, value); ledPin为PWM口,value是要输出的PWM值(0~255)
