项目七 光控灯

项目七 光控灯#

1.项目介绍

在这个套件中,有一个Keyes DIY电子积木光敏电阻传感器,这是一个常用的光敏电阻传感器,它主要采用光敏电阻元件。该电阻元件电阻大小随着光照强度的变化而变化,该传感器就是利用光敏电阻元件这一特性,搭建电路将电阻变化转换为电压变化。光敏电阻传感器可以模拟人对环境光线的强度的判断,可广泛应用于各种光控电路,如对灯光的控制、调节等场合,也可用于光控开关。

实验中,我们将传感器信号端(S端)输入到arduino系列单片机的模拟口,感知模拟值的变化,在串口监视器上显示出对应的模拟值,当小于某个值时点亮LED灯。

2.模块相关资料

工作电压:

DC 3.3-5V

工作电流:

< 20mA

最大功率:

0.1W

控制接口:

输出信号:模拟信号

工作温度:

-10°C ~ +50°C

3.实验组件

控制板 * 1

扩展板 * 1

USB线* 1

3P 转杜邦线母* 2

黄色LED模块* 1

Keyes 光敏电阻传感器*1

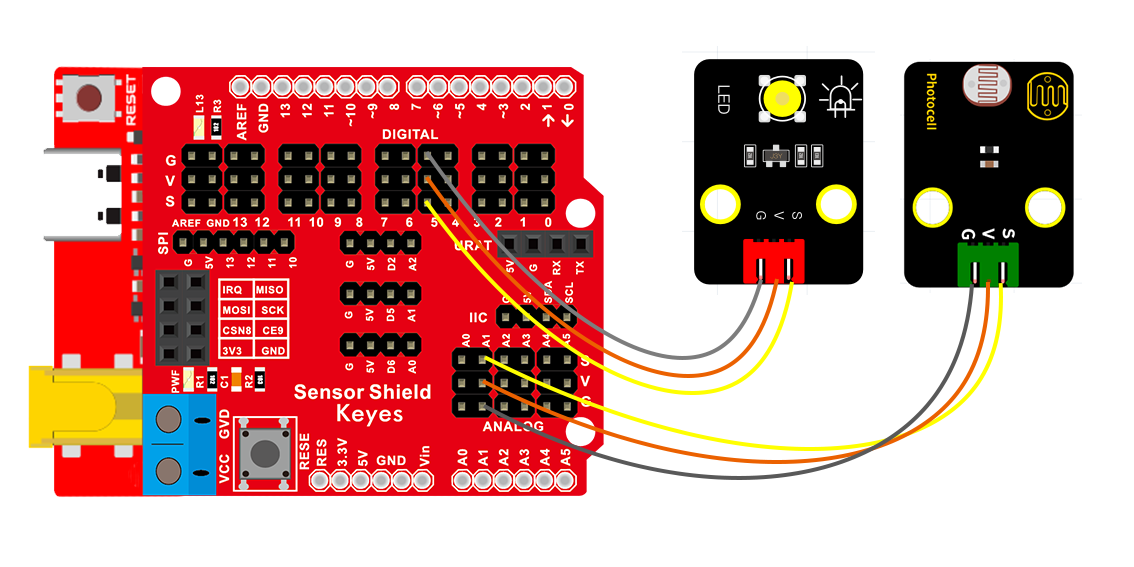

4.模块接线图

5.实验代码

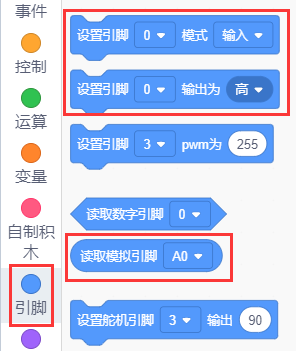

拖动代码块编写程序:

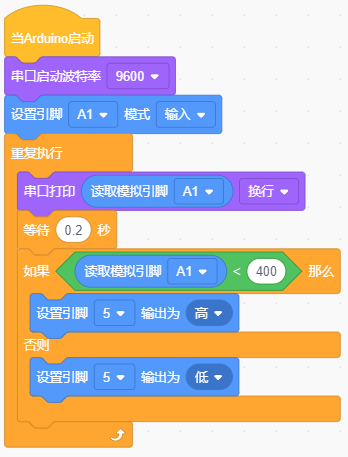

完整代码如下

6.实验结果

按照上图接好线,上传好程序,利用USB线上电后,点击设置波特率为9600,我们看到在串口显示器中打印出光敏传感器测到的值,光敏电阻传感器测到的值小于等于400时,则黄色LED亮;反之,黄色LED不亮。

7.代码说明

  1. 这个代码块从指定的模拟引脚A1 读取值。 Arduino 板包含一个多通道、10 位模数转换器。 这意味着它会将0 和工作电压(5V 或 3.3V我们这里是5V)之间的输入电压映射为 0 和 1023 之间的整数值。例如,在 Arduino UNO 上,这会产生以下读数之间的分辨率:5 伏/1024 单位即每单位 0.0049 伏(4.9 mV)。在基于 ATmega 的板卡(UNO、Nano、Mini、Mega)上,读取模拟输入大约需要 100 微秒(0.0001 s),因此最大读取速率约为每秒 10,000 次。

2.A1:要读取的模拟输入引脚的名称(大多数板上的A0到A5,我们plus板上的A0到A7,Mega2560上的A0到A15)。函数返回值为引脚上的模拟读数。虽然它受限于模数转换器的分辨率(0-1023 为 10 位或 0-4095 为 12 位)。
